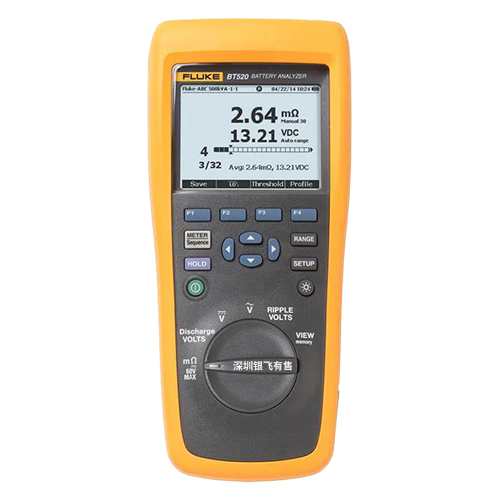

Fluke BT520ANG电池分析仪功能介绍
Fluke BT520ANG 电池分析仪交货清单包括:
电池分析仪主机Fluke BT520ANG一台
4 线测试探针(组)
BTL10 基本测试导线(组)
带适配器的 TL175 TwistGuard™ 测试导线
带延长器和弯角尖端的 BTL20ANG 智能测试探头(无温度传感器)
带延长器的 BTL20 智能测试探头(无温度传感器)
BP500 锂离子电池
BC500 交流充电器
mini-USB 电缆
肩带
腰带
磁性挂带
FlukeView® 电池管理软件
便携软包
备用保险丝 (2)
电池标签
零欧姆校准电阻器
Fluke BT500 系列蓄电池内阻分析仪主要特性是:
专门用于测量所有类型的后备电池。作为理想的测试工具,它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试。作为理想的测试工具,它能实现对于后备电池应用的各个蓄电池和电池组的维护、故障诊断和性能测试。直观的用户界面、紧凑的设计和坚固的结构是取得优秀性能、测试结果和可靠性的保障;拥有广泛的电池测试功能,包括直流电压和内阻的同步采集,连接片电阻测试以及使用集成了红外测温系统的互动式手柄对温度进行同步测量。
主要测量值 – 电池内阻、直流和交流电压、直流和交流电流、纹波电压、频率和温度。
序列测量模式 – 电池组的自动或手动序列测试,具有包括电压、电阻和温度的自动测量存储功能(使用 BTL21 智能测试探头),无需在每次需要保存测量值时按下按钮。
全面记录 - 所有测量值在测试过程中自动捕捉,并可以在仪器上查看后再下载随时进行分析。Fluke BT500 系列蓄电池内阻分析仪降低测试复杂性、简化工作流程和直观的用户界面让电池测试变得新台阶的简单。
电压和电阻阈值
电压 | 电阻 | |||
> 电压下限 | < 电压下限 | < 参考值 | > 参考值和参考值 x(1+警告值%) | > 参考值 x(1+失效值) |
通过 | 失败 | 通过 | 警告 | 失败 |
利用 Fluke 电池分析仪,用户可以快速而轻松地定义测量的上下阈值或容限范围。在测试过程中,将测量值与预定义的阈值自动进行比较,每次测量后生成“通过”、“失败”或“警告”指示。最多可以存储 10 组阈值,并且阈值指示的确定取决于以下条件:
Fluke 电池管理软件
Fluke 电池管理软件简单易用,让用户可以快速而轻松地将数据从电池分析仪导入 PC。测量数据和电池档案信息通过管理软件进行存储和归档,并可用于对比结果、电导电阻读数之间切换结果,以及进行趋势分析。可使用所有测量数据、电池档案和分析信息轻松地生成报告。
快速查看保存的读数
档案管理
提供电池组柱状图,并由最终用户定义阈值
电池的历史趋势数据
多轮放电电压
快速生成报告
升级 Fluke 电池分析仪固件
在电导和内阻数值之间切换测量结果
Fluke 电池分析移动应用app
Fluke BT520 主要特点:(用于测量放置于电池机架中或狭小空间中的蓄电池)
除上述之外还包括
BTL20 智能测试探头组,配有长短探头和加长杆,并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器
带长和短弯角尖端探头延长器的 BTL20ANG 智能测试探头组(无温度传感器)
携带软包(大号)
Fluke BT521 主要特点:(专为需要包括温度测量功能的用户而设计)
除上述*之外还包括
BTL21 智能交互式测试手柄,配有长短探头和加长杆,并整合了提供可视和音频反馈的内置 LCD 显示屏和扬声器,以及每次测试时对电池负极进行温度测量的集成式红外温度传感器
带长和短弯角尖端探头延长器的 BTL20ANG 智能测试探头组(无温度传感器)
无线功能适用于 Fluke 电池分析移动应用 (Fluke BA Mobile)*
查看电池分析仪中的曲线图及相关测试结果
通过电子邮件发送曲线图和测试结果,采用 (.csv) 数据格式
* Fluke BT-521 不随附 BTL20
* 目前不兼容 Fluke Connect® 应用
文章来源于福禄克,深圳银飞公司有售Fluke BT520ANG电池分析仪Fluke BT500 系列蓄电池内阻分析仪功能介绍
量程 | 分辨率 | 精度 | BT510 | BT520 | BT520ANG | BT521 | BT521ANG | |
电池电阻/连接片电阻1 | 3 mΩ | 0.001 mΩ | 1% + 8 | ● | ● | ● | ||
1% +68 | ● | ● | ||||||
30 mΩ | 0.01 mΩ | 0.8% + 6 | ● | ● | ● | |||
0.8%+12 | ● | ● | ||||||
300 mΩ | 0.1 mΩ | 0.8% + 6 | ● | ● | ● | ● | ● | |
3000 mΩ | 1 mΩ | 0.8% + 6 | ● | ● | ● | ● | ● | |
VDC | 6 V | 0.001 V | 0.09% + 5 | ● | ● | ● | ● | ● |
60 V | 0.01 V | 0.09% + 5 | ● | ● | ● | ● | ● | |
600 V | 0.1 V | 0.09% + 5 | ● | ● | ● | ● | ● | |
1000 V | 1 V | 0.09% + 5 | ● | ● | ||||
VAC (45 Hz 到 500 Hz,800 Hz 滤波器) |
600 V | 0.1 V | 2% + 10 | ● | ● | ● | ● | ● |
频率(以 VAC 和 AAC 显示)2 | 500 Hz | 0.1 Hz | 0.5% + 8 | ● | ● | ● | ● | ● |
交流电压纹波(最大 20 KHz) | 600 mV | 0.1 mV | 3% + 20 | ● | ● | ● | ● | ● |
6000 mV | 1 mV | 3% + 10 | ● | ● | ● | ● | ● | |
ADC/AAC(使用 Fluke i410 配件) | 400 A | 1 A | 3.5% + 2 | ● | ● | |||
温度 | 0°C 至 60°C | 1°C | 2°C (4°F) | ● | ● | |||
数字万用表模式 | 每个带有时间标记的测量档位有 999 条记录 | |||||||
序列测量模式 |
最多可存储带有时间戳的100个档案和100个档案模板 (每个档案最多可存储 450 节电池数据) |
|||||||
1.该测量基于交流注入法。注入源信号小于 100 mA、1 kHz。 2.触发电平 VAC:10 mV,AAC:10 A |
||||||||
测量模式 | BT510 | BT520 | BT521 | |||||
电阻 (mΩ) | ● | ● | ● | |||||
电池电压 | ● | ● | ● | |||||
直流电压 | ● | ● | ● | |||||
交流电压和频率 (Hz) | ● | ● | ● | |||||
纹波电压 | ● | ● | ● | |||||
电池负极柱温度 (使用BTL21直式探头) |
● | |||||||
直流和交流电流(和频率) | ● | |||||||
万用表模式 | ● | ● | ● | |||||
序列测量模式 | ● | ● | ● | |||||
放电电压测量 | ● | ● | ● | |||||
自动测量保存 | ● | ● | ● | |||||
无线通信 | ● | |||||||
查看内存 | ● | ● | ● | |||||
一般技术指标 - 电池分析仪 | ||||||||
尺寸(高 x 宽 x 深) | 22 x 10.3 x 5.8 cm (9 x 4 x 2 in) | |||||||
重量 | 850 g (1.9 lb) | |||||||
屏幕尺寸 | 7.7 x 5.6 cm (3 x 2.2 in) | |||||||
接口 | USB mini | |||||||
保修年限 | 3 年 | |||||||
一般技术指标 - BTL20ANG 弯角测量探头 | ||||||||
长弯角探头(总体长度) | 242.2 cm (95.38 in) | |||||||
短弯角探头(总体长度) | 216.8 cm (85.38 in) | |||||||
总体跨度(线圈松弛) | 10.1 cm (4 in) | |||||||
总体最大跨度(线圈拉长) | 109.2 cm (43 in) | |||||||
BTL20ANG 探头尖端角度 | 与水平方向成 20 度 | |||||||
环境指标 | ||||||||
工作温度 | 0°C 至 40°C | |||||||
存放温度 | -20°C 至 50°C | |||||||
锂电池充电温度 | 0°C 至 40°C | |||||||
工作湿度 | 非冷凝 (<10°C) | |||||||
≤ 80% 相对湿度(10°C 至 30°C 时) | ||||||||
≤ 75% RH(30°C 至 40°C) | ||||||||
工作海拔 | 海拔 2000 米内 | |||||||
存放海拔 | 12,000 米海拔高度 | |||||||
IP 等级 | IP40 | |||||||
光线电波 | FCC A 级 | |||||||
振动要求 | MIL-PRF-28800F:2 级 | |||||||
跌落测试要求 | 1 米跌落 | |||||||
温度系数 | 高于 28°C 或低于 18°C 时,摄氏度增加指定精度的 0.1 倍 | |||||||
符合安全标准 | 600 V CAT III | |||||||
EMC | IEC 61326 | |||||||
ROHS | 中国,欧洲 | |||||||
防护等级 2 | 污染等级 II | |||||||
电池合规 | UN38.3 | |||||||
UL2054 | ||||||||
IEC62133 | ||||||||
2 G 根据 IEC68-2-26、25 G 和 29 |
