深度解读：Bird美国鸟牌3129A数字无线电频率功率监测显示屏，Bird3129A型号数字显示屏专门为BPME系列广播射频功率监控器定制设计的高端远程监控解决方案，它不仅全方位呈现了BPME的核心运行性能参数，而且独具匠心地集成了供电功能，持续为BPME电子组件输送稳定的直流电能。在核心特性方面，3129A显示屏采用了一块清晰易读的单行20字符液晶显示器（LCD），并搭载了LED背光系统，显著提升了视觉体验及阅读便利性。屏幕布局科学合理，双分区设计使得正向功率值与反射功率或匹配度测量数据得以同时独立展现。在与BPME设备成功建立通信链路时，显示屏的末位数字右下角巧妙配置了一个闪烁的指示灯，直观传达了当前通信状态。3129A Display Digital RF Power Monitor Display 3129A Digital Display is a remote monitor panel that displays the status of the BPME, Broadcast RF Power Monitor and provides power to the BPME electronics.

Features

• A single line display divided into two fields.
• Displays forward power, and either reflected power or the match measurement. An indicator in the lower right of the last digit blinks on and off to indicate communication with the BPME, RF Power Monitor.
• Displays match measurements as VSWR, Rho, Return Loss, or efficiency.
• Supplies DC power to the BPME.
• Displays the BPME alarm status.
• Provides an electrical interface for the discrete outputs from the BPME.
• Provides a serial interface to connect a PC to the BPME.

此款显示屏全面涵盖了多种匹配测量显示模式，如VSWR、驻波比的另一种表达形式Rho、回波损耗以及效率测量，从而为操作者提供了多维度、立体化的监测视图。尤为值得一提的是，3129A显示屏能够实时反馈BPME的报警状况，并直接供给所需电源，确保用户能够迅速应对任何可能出现的问题情况。

3129A显示屏构建了完善的电气接口体系，包含用于接收BPME离散信号输出的接口，以及一个内建的RS-232串行接口，该接口使用公头DB-9连接器，遵从RS-232通信协议，设定波特率为9600bps，无奇偶校验，数据位8位，停止位1位，无握手过程，从而轻松实现与个人电脑的远程控制和详尽的数据分析。

3129A显示屏具有以下技术参数：

• 产品型号标识：3129A Display
• 应用领域：BPME广播射频功率监控专用显示屏
• 显示单元规格：20字符液晶显示屏搭配LED背光源
• 串行通信接口：配备符合RS-232标准的公头DB-9连接器，波特率设定为9600 bps，采用8N1格式（即8位数据、无奇偶校验、1位停止位）
• 功率报警并行接口：采用公头DB-15连接器进行连接
• 远程计算机连接：通过母头DB-9连接器实现RS-232串行通信，同样遵循上述规范
• 电源需求：兼容115/230 VAC交流电压，频率50/60 Hz，电流消耗0.6A
• 电源线插头配置：针对北美市场采用300 VAC、18 AWG、10 A、3芯（含接地线）的SVT型电源线；国际版本则是H05VV-F型线缆，额定电压300 VAC，线径1.00 mm²，最大电流10 A，同样是3芯（含地线）设计

在严苛的环境适应性测试中，3129A显示屏展现出卓越的稳定性，工作温度范围覆盖-10°C至+50°C（相当于+14°F至122°F），而存储温度范围更是拓展至-40°C至+80°C（即-40°F至176°F）。不仅如此，该显示屏能够在95% ±5%相对湿度（非冷凝条件）及海拔高度达3000米（10,000英尺）的环境中保持正常运行。

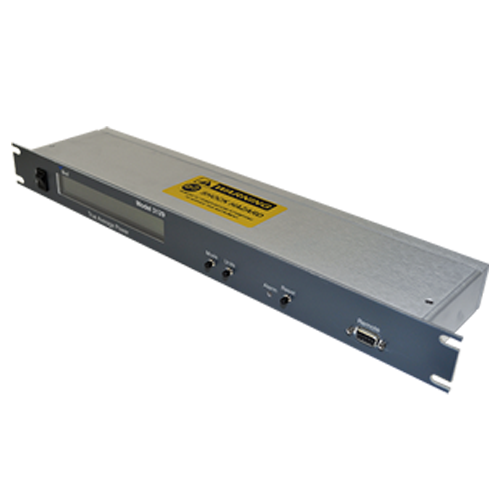

外观与安装设计上，3129A显示屏采用紧凑型1U机架式结构，尺寸精准至19英寸（宽）x 1.75英寸（深）x 5英寸（高）（转换为毫米单位则为483毫米 x 44毫米 x 127毫米），整体重量轻便，不超过10磅，因此非常适合在广播中心以及其他专业场合的机架空间中安装部署。

总之，3129A数字射频功率监控显示屏凭借其精湛的数据显示能力、强大的通信接口整合性能以及高度可靠的环境耐受力，为BPME系列广播射频功率监控器提供了强有力的支持，极大地提升了用户对广播设施设备的管理效能和维护便捷性，从而成为行业中的理想之选。
