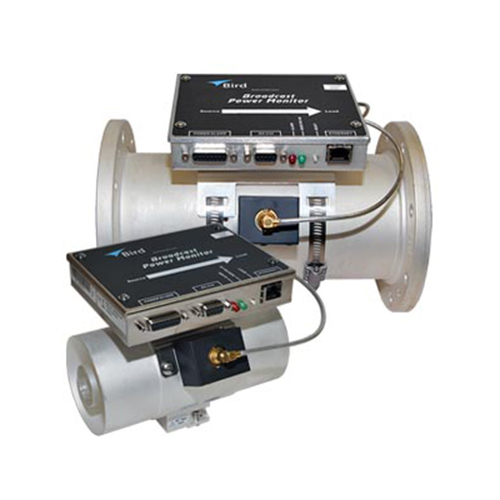

Bird美国鸟牌BPME系列广播级射频功率监测器
Bird美国鸟牌BPME系列广播级射频功率监测器，不仅是一款普通的“基础型”功率与VSWR监测工具，其真正价值在于其深入细致的功能规划与设计。这款设备针对广播行业的复杂需求特别定制，搭载了高度人性化的网页界面远程监控系统，使得无论身处何地，都能轻松实现对广播射频功率的实时掌控。此外，BPME系列还整合了强大的数据记录功能，有助于用户追踪设备运行状态的历史趋势，及时识别潜在问题，从而简化日常运维流程，有效保护并维护广播设备资产的长期稳定性和健康运行状态，为广播业务的安全可靠保驾护航。While BPME Series, Broadcast RF Power Monitors provide the usual power and VSWR monitoring, the units are much more than just a ‘comfort’ meters. One of the chief factors that sets the BPME apart is the depth of its functionality. From remote monitoring via a user-friendly web interface to data logging capabilities, the BPME gives users a range of functions designed to make their jobs easier, while protecting the health of their investment.In addition, the RF test port enables users to verify spectral compliance for applications such as IBOC or HDTV at the point in the transmission line where it matters most! The enhanced functionality of BPME puts complete analog and digital broadcast monitoring at the user’s fingertips through user-friendly, around-the-clock, remote access from any web-enabled device. This 24/7 access ensures that problems are detected and dealt with easily and promptly-before they escalate into more costly situations.
BPME系列广播级射频功率监测器独特优势
- 集成功率监测系统：将正向与反射元件集成到RF检测/控制电路中，增强了系统的稳定性并提供了更宽广的动态范围。
- 频率/频道现场配置功能：具备灵活的频道调整能力，满足现场多变的需求。
- 内置以太网与RS-232接口：面向未来，支持远程监控、控制操作，即时报警通知，实现全天候无忧管理。
- 内置RF测试端口：能够进行合规性测试（如IBOC或HDTV），并在传输线最关键点实时监控频谱、调制、频率及射频包络性能，确保广播信号符合规范要求。
- 数据记录功能：系统可自动记录并分析趋势和异常情况，提前发现潜在故障，有效防止问题升级导致高昂维修成本。
BPME系列广播级射频功率监测器正向功率范围
| 管线尺寸 | 功率代号 | 甚高频（45-230 兆赫） | 超高频 (470-890 MHz) |
|---|---|---|---|
| 7/8" |
低 中 高 |
5 瓦 - 500 瓦 20 瓦 - 2000 瓦 50 瓦 - 5000 瓦 |
2.5 瓦 - 250 瓦 10 瓦 - 1000 瓦 25 瓦 - 2500 瓦 |
| 1-5/8" |
低 中 高 |
20 瓦 - 2000 瓦 80 瓦 - 8 千瓦 200 瓦 - 20 千瓦 |
5 瓦 - 500 瓦 20 瓦 - 2000 瓦 50 瓦 - 5000 瓦 |
| 3-1/8" |
低 中 高 |
50 瓦 - 5000 瓦 200 瓦 - 20 千瓦 500 瓦 - 50 千瓦 |
25 瓦 - 2500 瓦 100 瓦 - 10 千瓦 250 瓦 - 25 千瓦 |
| 4-1/16" 和 4-1/2" |
低 中 高 |
100 瓦 - 10 千瓦 400 瓦 - 40 千瓦 1000 瓦 - 100 千瓦 |
40 瓦 - 4 千瓦 150 瓦 - 15 千瓦 400 瓦 - 40 千瓦 |
| 6-1/8" |
低 中 高 |
200 瓦 - 20 千瓦 800 瓦 - 80 千瓦 2000 瓦 - 200 千瓦 |
80 瓦 - 8 千瓦 300 瓦 - 30 千瓦 750 瓦 - 75 千瓦 |
BPME系列广播级射频功率监测器产品规格
| 产品参数 | 详细说明 |
|---|---|
| 型号编号 | BPME系列 |
| 产品名称 | 广播射频功率监测器 |
| 测量类型 | 在线、真实平均功率 |
| 峰值平均比 | 10 dB |
| 耦合器定向性 | 最小26 dB |
| 精度 | ±读数的5% |
| 报警功能 |
VSWR过高/过低 无/低正向功率 高正向功率 |
| 输出方式 | SPDT继电器触点 |
| 显示选项 |
BPME PC软件 3129 1RU显示屏 |
| 远程接口 |
- 以太网：10BASE-T 或 100BASE-TX（自适应），符合IEEE 802.3 Ethernet Version 2.0标准 - 协议：ARP, UDP/IP, TCP/IP, Telnet, ICMP, SNMP, DHCP, BOOTP, TFTP, Auto IP, HTTP - 安全性：256位加密 |
| 串行接口 | RS-232，9600波特率，无校验，8位数据，1位停止位，无握手 |
| 工作温度 | 0至+50°C（32至122°F） |
| 存储温度 | -20至+80°C（-4至176°F） |
| 湿度 | 95% ± 5%（最大值，非凝结） |
| 海拔高度 | 最高可达10,000英尺（3,048米） |
| 尺寸 | 基于射频线段部分 |
| 重量 | 基于射频线段部分 |
| 校准周期 | 每年一次 |
文章来源Bird美国鸟牌，深圳银飞公司有售BPME系列广播级射频功率监测器
