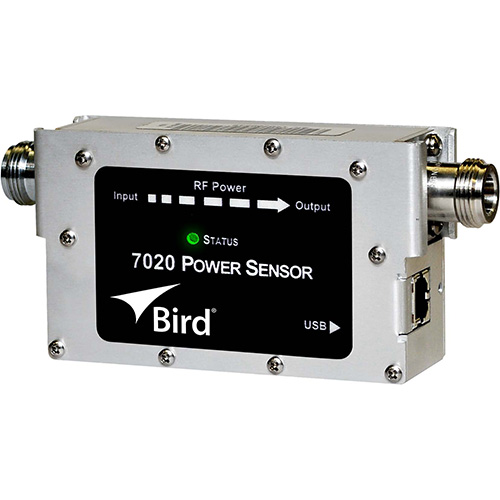

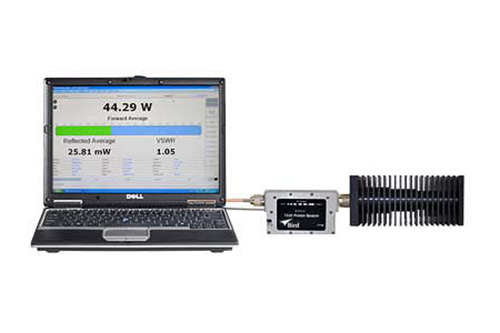

美国鸟牌Bird 7020系列高性能宽频段精确无线射频功率测量工具
美国鸟牌Bird 7020系列高性能宽频段精确无线射频功率测量工具是一款专为在宽广频率范围内提供精确功率测量而设计的经济型、易用功率测量解决方案。该系列产品特色在于无需定向耦合器，实现即插即用，并能与多种显示设备完美融合，结合Virtual Power Meter (VPM3) 应用程序进行控制操作。7020系列功率传感器能在25 MHz至1.0 GHz或350 MHz至4.0 GHz的频段内精确测量正向和反射的真实平均功率以及电压驻波比(VSWR)，这对于快速识别系统故障并最大程度减少停机时间至关重要。其精度达到±4%，并且在使用寿命期间无需现场校准，从而增强技术人员的现场测量信心。传感器还能够在被测设备(DUT)在线运行时有效地执行监控和维护任务。The Bird 7020 series is a budget-friendly, user-centric power measurement solution engineered to deliver precision measurements over a broad frequency span, ranging from 25 MHz to 1.0 GHz or 350 MHz to 4.0 GHz. It accurately measures forward and reflected true average power and voltage standing wave ratio (VSWR), enabling swift identification of system issues and minimizing downtime. With an accuracy rating of ±4% and no requirement for on-site recalibration during its lifetime, the 7020 series sensors instill confidence in field operations and provide effective monitoring and maintenance even when the device under test (DUT) remains in service. Supporting a variety of interfaces and applications across multiple communication standards, this series features USB connectivity, rapid response times, and robust environmental adaptability, making it a reliable choice for diverse RF environments.
Bird 7020系列在技术规格层面：
- 7020系列功率传感器具有高精度测量能力，正向功率读数误差在±4%内，叠加0.05 W的不确定性，极端温度下额外增加3%不确定度，最小可测功率为5.0 W。此外，它还具有12 dB的最大峰值/平均比、0.1 dB的最小插入损耗、不超过1.10的插入VSWR，以及从1.15至99.9的VSWR范围。传感器拥有50欧姆的阻抗标称值，响应时间为100毫秒，460 MHz时无源互调(PIM)等级为-130 dBc，直接性为28 dB。
Bird 7020系列接口配置上：
- 7020系列采用N型母头RF连接器，通过USB 2.0 Type 'B'接口与具备“SeaLATCH”锁定功能的USB线缆相连，显示数据。官方推荐一年进行一次校准，校准过程可追溯至美国国家标准与技术研究院(NIST)。传感器由USB主机供应5 VDC电源，在配合VPM3软件时电流消耗为35 mA，并允许用户通过USB端口进行固件更新以保持较好的性能。
Bird 7020系列环境适应性和物理特性方面：
- 7020系列功率传感器能在-30°C至60°C的温度范围内工作，储存温度范围为-40°C至80°C；湿度在非凝露状态下最高达95%；能在海拔15,000英尺(4,572米)的高度运作；尺寸为4.8英寸x 2.6英寸x 1.3英寸(122毫米x 66毫米x 32毫米)，重约1磅(0.45千克)。该传感器已取得CE认证，符合RoHS标准，并通过欧洲EMC指令(2004/108/EC)的电磁兼容性测试，满足Mil-PRF-28800F第3级冲击和振动要求。
7020系列标准配件包含了SeaLATCH USB电缆、Virtual Power Meter应用软件VPM3以及相关使用手册。针对不同功率和频率需求，推出了多个型号可供选择。例如，7020-1-030301型号覆盖25 MHz至1.0 GHz频率范围，功率测量范围从0.5 W至500 W（在1 GHz时按对数刻度降至100 W），并与Bird的SA-XT系列设备和5000-NG数字功率表兼容。7020系列各型号功率传感器的主要差异在于其功率测量范围和适用的频率区间。其中，7020-1-030301型号专注于较低频率范围，测量25 MHz至1.0 GHz间的功率；而7020-1-010101和7020-1-020101型号则分别对应350 MHz至4.0 GHz（后者扩展至4.2 GHz）的较高频率段，两者功率测量范围同为0.15 W至150 W。
Bird 7020系列应用领域：
- WPS 措施：模拟蜂窝、数字蜂窝、3G、4G、Tetra、APCO/P25、集群、CDMA、TDMA、WCDMA、GSM、交通、战术国家力量、雷达、航空电子设备、船舶、LMR、模拟广播、数字广播、GSM、 GPRS、EDGE、UMTS、HSDPA、蓝牙、消防、GPS、NPSPAC、寻呼、Project 25、公共安全、远程信息处理、公用事业、WIMAX 和 WLAN。
- 执行的测量：前向和反射
- 执行的计算： VSWR 和真实平均功率
Bird 7020系列各型号功率传感器参数：
| 型号编号 | 频率范围 (MHz) | 功率范围 (W) | 最小正向功率 (W) | 精度 (@35°C) | 插入损耗 (dB) | 插入VSWR | 驻波比范围 | 响应时间 (s) | 方向性 (dB) | 工作温度范围 (°C) | 存储温度范围 (°C) | 工作高度 (m) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 7020-1-030301 | 25 - 1000 |
0.5 - 500 (1 GHz时降至100 W) |
5.0 | ±4% + 0.05 W | ≤ 0.1 dB | ≤ 1.10 | 1.15 - 99.9 | 0.03 | ≥28 | -30 ~ +60 | -40 ~ +80 | 4572 |
| 7020-1-010101 | 350 - 4000 | 0.15 - 150 | 5.0 | ±4% + 0.05 W | ≤ 0.1 dB | ≤ 1.10 | 1.15 - 99.9 | 0.03 | ≥28 | -30 ~ +60 | -40 ~ +80 | 4572 |
| 7020-1-020101 | 350 - 4200 | 0.15 - 150 | 5.0 | ±4% + 0.05 W | ≤ 0.1 dB | ≤ 1.10 | 1.15 - 99.9 | 0.03 | ≥28 | -30 ~ +60 | -40 ~ +80 | 4572 |
- 所有型号均支持USB 2.0 Type-B接口，带有"SeaLATCH"锁定功能的USB线缆
- 提供Virtual Power Meter (VPM3)软件进行数据记录与分析
- 推荐每年校准一次，校准结果可追溯至NIST
- 符合CE、RoHS标准，通过MIL-PRF-28800F第3级冲击和振动测试
- 电源：由USB主机提供的5Vdc，电流消耗35mA
- 支持固件现场升级
- 阻抗：50Ω（标称值）
所有7020系列型号均标配N型母头RF连接器、USB 2.0 Type 'B'接口及带有“SeaLATCH”锁止功能的USB线缆，全面支持Bird的Virtual Power Meter (VPM3)软件，方便数据记录和分析。按照建议，这些传感器应每年进行一次工厂校准，确保校准结果可追溯至NIST，以保障测量准确性。用户可根据实际所需的频率范围和期望的最大功率测量上限，选择合适的7020系列功率传感器型号。
