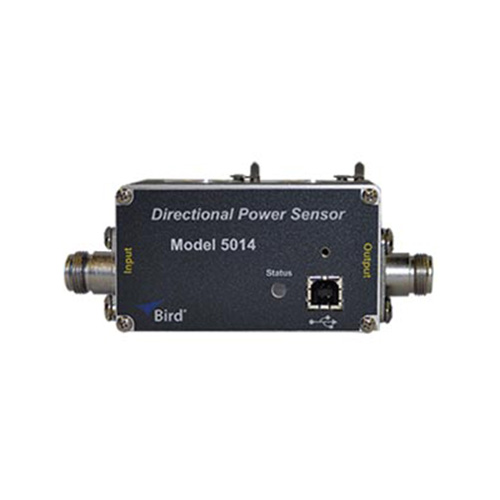

Bird5014定向射频功率传感器采用USB连接器的专业测量工具
Bird品牌5014定向射频功率传感器是一款采用USB连接器的专业测量工具，专为在广泛的频率和功率范围内精确测定射频信号而设计其在当今市场上的灵活性独树一帜。Bird 5014双插槽Thruline®设计的传感器能够适应多种Bird Elements元件，用户可以根据不同的频率范围和功率等级需求定制配置。通过选择多样化的现场可更换输入/输出射频连接器类型（例如N型、BNC型、HN型以及7/16 DIN等），Bird 5014适用于各种应用场合，确保了极高的通用性和便捷性。当与Bird 5000-NG数字功率计或Windows兼容的VPM3软件及射频计应用程序配合使用时，可以轻松实现对真实平均功率和/或峰值功率的高精度测量。这些测量结果具有权威性，其精度可追溯至美国国家标准与技术研究所（NIST）的标准。尽管功能强大且精确度极高，Bird 5014射频功率传感器的价格却相对经济实惠，只需几百美元即可获得原本需要数千美元才能达到的可靠射频功率测量性能，大大降低了用户的成本投入。The Bird 5014 RF Power Sensor is the most flexible RF sensor on the market today. With this Dual-Socket, Thruline® sensor, you may select from a wide range of Bird Elements to tailor the unit to your needs over a wide range of frequencies and power levels. Also, select field changeable input and output RF connectors from dozens of types including (N, BNC, HN, 7/16 DIN). Operate your sensor our Bird 5000-NG Digital Power Meter or via a computer with our windows compatible VPM3 Software and RF Meter App.The DPS measures True Average Power and/or Peak Power with exceptional accuracy that is traceable to National Institute of Standards and Technology (NIST). It is also a highly economical RF power measurement tool offering reliable results for hundreds, not thousands of dollars.
Bird 5014定向射频功率传感器具有以下关键特点：
频率范围与功率范围：其工作频率范围广泛，具体范围取决于所使用的元件，通常覆盖2 MHz至1000 MHz；功率测量范围也根据所选元件从满量程125 mW到高达1 kW。双插座Thruline设计：提供多种可互换的Bird Elements选择，用户可根据实际需求定制适合不同频率和功率水平的测量方案。
连接器多样性：支持多种现场可更换的输入和输出射频连接器类型，如N型、BNC型等，以满足不同应用场景的需求。
高精度测量：对于真实平均功率，该传感器在15至35°C（59至95°F）条件下保证读数的±5%准确度，在-10至50°C（14至122°F）时则为±7%。峰值功率的测量误差则控制在满量程的±8%以内。
优良性能指标：插入电压驻波比（VSWR）仅为1.05:1，适用于0.45至1000 MHz频率范围（带N型连接器）。方向性方面，典型值可达30 dB，所选元件的不同而有所变化。
脉冲参数处理能力：有效测量各种脉冲宽度，包括但不限于100 MHz下800 µs的最小脉冲宽度，具有较高的重复速率峰值（至少15 pps），以及极低的占空比要求（最小1 x 10^-4）。
动态范围：传感器具备16分贝的宽广动态范围，确保在各种信号强度下的可靠测量。
响应速度与稳定性：传感器具有快速稳定的特性，稳定时间小于2.5秒。
接口与供电：通过USB 1.1 B型连接器与主机设备（如Bird 5000-NG数字功率计或兼容Windows系统的VPM3软件）进行通信及供电。
环境适应性：可在-10至+50°C的工作温度和-40至+75°C的存储温度范围内正常运行，并能在湿度高达95%（非冷凝状态）的环境中保持性能稳定。
尺寸与重量：传感器体积紧凑，尺寸为2.3英寸x2.1英寸x3.5英寸（高x宽x深），不包含连接器部分的重量约为1.12磅（0.51千克）。
Bird 5014定向射频功率传感器应用领域
- 测量：标准元素；真实平均正向功率、真实平均反射功率、峰值检测元件；峰值正向功率
- 计算： VSWR、回波损耗、反射系数
| 产品规格 | 详细信息 |
|---|---|
| 编号 | Bird5014 |
| 项目名称 | 定向射频功率传感器 |
| 频率范围 | 取决于元件，2 MHz 至 1000 MHz |
| 功率范围 | 取决于元件，满量程 125 mW 至 1 kW |
| 阻抗 | Ω50欧姆 |
| 峰均比（PAPR） | 10 dB（最大值），带 DPM 元件 |
| 准确性 - 真实平均功率 |
- 读数的 ± 5%（15 至 35 °C） - 读数的 ± 7%（-10 至 50 °C） |
| 准确性 - 峰值功率 | 满量程的 ± 8% |
| 插入电压驻波比(VSWR) | 1.05:1，从 0.45 到 1000 MHz（带 N 型连接器） |
| 方向性 | 30 dB（典型值），准确值取决于所选元件 |
| 脉冲参数 |
- 脉冲宽度： • 100 MHz：800 µs（最小值） • 26 至 99 MHz：1.5 µs（最小值） • 2 至 25 MHz：15 µs（最小值） - 重复速率峰值：15 pps（最小值） - 占空比：1 x 10^-4（最小值） |
| 动态范围 | 16分贝 |
| 稳定时间 | < 2.5 秒 |
| 电源 | 通过电缆连接从主机仪器供电 |
| 接口 | USB 1.1，B 型连接器 |
| 连接器类型 | N 型（母头），通常提供 |
| 温度范围 |
工作：-10 至 +50 °C（14 至 122 °F） 存储：-40 至 +75°C（-40° 至 167°F） |
| 湿度 | 95%（最大），非冷凝 |

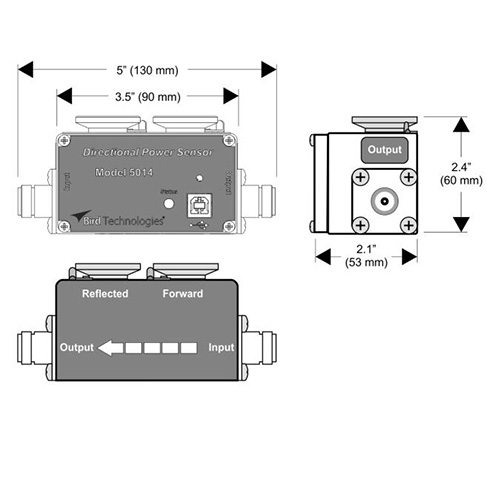

| 尺寸 |
2.3 英寸 x 2.1 英寸 x 3.5 英寸（高 x 宽 x 深） (58 x 53 x 89 毫米)，不包括连接器 |
| 重量 | 1.12 磅（0.51 千克） |
