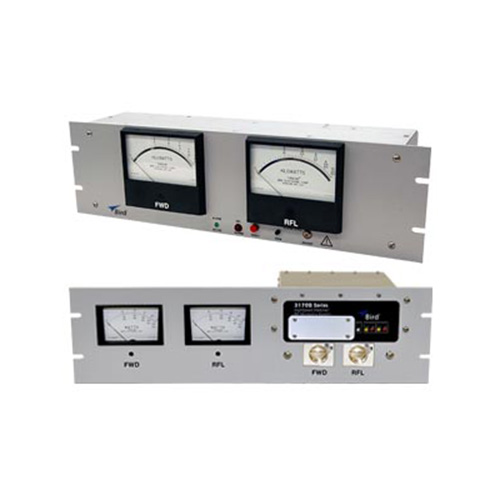

Bird 3128A 单载波RF功率监控报警器
Bird 3128A 单载波RF功率监控报警器是一款专为高效、精确监测和保护RF频率传输系统而设计的专业设备。通过将Bird 3128A监控器与Bird双端口直通线段以及适用于RF同轴线路的兼容元件相结合，用户可根据实际需求选择覆盖所需功率水平（100 mW至10 kW）和频率范围（450 kHz至1 GHz）的元件。在性能参数方面，3128A具有出色的插入VSWR特性，在使用N型连接器时，1000 MHz以下最大值为1.05，2700 MHz以下最大值为1.10，测量精度高达±5%全量程。仪表刻度盘可显示FWD和RFL两种模式下的功率读数，提供25 W、50 W、100 W三种功率等级，并拥有高灵敏度，仅为30 µA/1400 ohm。当检测到异常负载条件时，3128A能够快速响应，立即关闭发射机，启动用户可选的声报警器和红色LED闪烁报警指示。此外，还支持远程复位功能，允许用户远程重置声音和视觉警报，并可选择故障安全或非故障安全工作模式，且反射功率跳闸级别可调。
Bird 3128A 单载波RF功率监控报警器前端面板上设有复位按钮、反射功率限值显示按钮及隐藏式调节报警级别螺丝，后部面板则集成了丰富的接口选项，包括FWD/RFL直流信号输入（BNC接口）、DC电源/远程复位连接器、DPDT互锁继电器连接器、故障安全/非故障安全模式选择开关、报警蜂鸣器禁用、交流电源电压选择器、安全保险丝和IEC 320 AC插座等。产品附带两条25英尺长的直流电缆，如需其他长度，用户需另外订购。供电要求为115/230 VAC交流电，50/60 Hz，最大电流0.125 A；直流电源为9至16 VDC，最大电流1 A。本产品采用坚固耐用的灰色粉末涂层表面处理，尺寸规格为483 mm x 133 mm x 95 mm（宽x高x深），重量约为5磅（2.28 kg）。
| 特性 | 描述 |
|---|---|
| 产品编号 | Bird 3128A |
| 产品名称 | 单载波 RF 功率监控器（Wattcher） |
| 功率范围 | 使用 Bird® 插件元件，100 mW 至 10 kW |
| 频率范围 | 450 kHz 至 1 GHz |
| 插入 VSWR | N 连接器：1.05 max. (至 1000 MHz)，1.10 max. (至 2700 MHz) |
| 准确度 | ±5% 全量程 |
| 仪表刻度 | FWD 和 RFL：25 W, 50 W, 100 W |
| 仪表灵敏度 | 30 µA/1400 ohm |
| 报警系统 | 前面板蜂鸣器和红色 LED 灯 |
| 响应时间 | 激活正向 |
| 前面板控制 | 复位按钮、反射功率限值显示按钮、调节报警级别凹槽螺丝 |
| 后面板特性 |
- FWD/RFL 直流信号输入（BNC接口） - DC电源/远程复位连接器 - DPDT互锁继电器连接器 - 故障安全/非故障安全选择器 - 报警蜂鸣器禁用开关 - 交流电源电压选择器 - 安全保险丝 - IEC 320 AC插座 |
| 输入输出线缆 | 包含两条25 ft直流电缆 |
| 交流电源 | 115/230 VAC, 50/60 Hz @ 0.125A |
| 直流电源 | 9 to 16 VDC @ 1A |
| 连接器材质 | 灰色粉末涂层 |
| 尺寸（宽x高x深） | 19 in x 5.22 in x 3.75 in / 483 mm x 133 mm x 95 mm |
| 重量 | 5 lb (2.28 kg) |
| 必备配套产品 |
直通线段：4522-002-5 QC 连接器：两个 |
| 校准周期 | 元件来自表1、2、3、3A、4或6中的任意两个 |
使用Bird 3128A RF功率监控报警器时，需要配合Bird 4522-002-5型号的直通线段以及两个QC连接器进行安装，并在规定校准周期内选取来自表1、2、3、3A、4或6中的两个元件进行校准。这款高性能监控报警器凭借其卓越的精准度、灵活性和易用性，成为各类通信、广播及科研领域中不可或缺的RF功率管理工具。
文章来源Bird，深圳银飞公司有售Bird 3128A RF功率监控报警器
