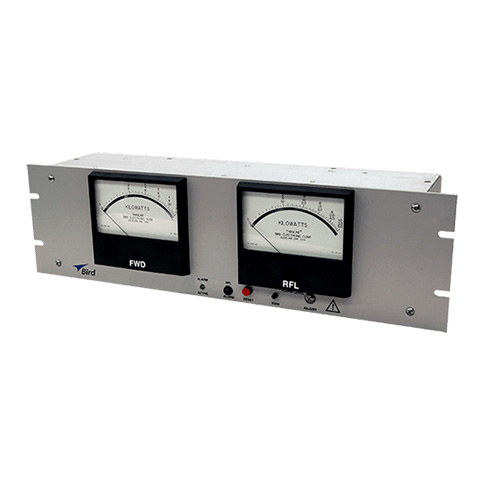

Bird3126A 单载波射频功率监视器|警报器。Bird3126A是一款高度精密且专业的单载波射频功率监控设备，专为确保和优化射频频率传输系统的安全稳定运行而精心设计。通过巧妙地将该功率监视器与Bird品牌的双端口直通线段整合，并搭配两个与RF同轴线规格精确匹配的测量元件，系统能够实时、精准地监测并控制射频信号在宽广功率范围（从300瓦至60千瓦）及广泛的频率区间（覆盖2 MHz至1 GHz）内的表现。其核心功能在于当检测到异常负载状况时，能迅速采取行动，如触发发射机关机以防止潜在损害，并同步启动用户可自定义的声光报警机制——前板蜂鸣器声音警告和醒目红色LED灯闪烁提示。此外，这款监视器还具备远程复位报警功能以及灵活可调的反射功率阈值设置选项，用户可根据实际需求选择故障安全或非故障安全模式，充分体现了产品的智能化与灵活性。同时，其后板接口丰富多样，包括直流信号输入、电源/远程复位连接器、互锁继电器等关键部件，旨在全方位保障通信系统的高效运作与长期稳定性。整体而言，Bird 3126A凭借其卓越的技术性能与人性化设计，在射频功率监控领域树立了新的行业创新。The 3126A Wattcher, RF Power Monitor/Alarm, is designed to protect and monitor your RF frequency transmission system by connecting the power meter to a Bird dual port thruline line section and two elements compatible with the RF coaxial line.The elements are selected by the user to cover the desired power levels and frequency ranges. Purpose and Function Abnormal loading conditions cause the transmitter to quickly shutdown, a user selectable audible alarm to sound, and an alarm LED to flash. Remote access is available for resetting audible and visual alarms. Fail-safe or non fail-safe modes are user selectable and the reflected power trip level is adjustable.

Bird3126A射频功率监视器|警报器核心技术与功能

• 用户自定义测量范围：用户可以根据实际应用需求选择适合的Bird插件元件，以覆盖从300瓦到60千瓦的宽广功率区间，同时支持的频率范围为2 MHz至1 GHz。
• 异常检测与响应：当监测到系统存在不正常的负载条件时，例如过载或欠载，此监视器能迅速作出反应，触发发射机自动关机，并启动可选的前板蜂鸣器声音警报和红色LED闪烁指示灯，提供直观且及时的警示信息。
• 远程控制与设置：用户可通过远程访问来重置听觉和视觉警报，并可自由选择故障安全模式（在达到设定阈值时立即切断电源）或非故障安全模式。此外，反射功率断开阈值是可调的，增强了设备的灵活性和适应性。

Bird3126A射频功率监视器|警报器技术参数

• 功率表刻度：正向功率量程包括5 kW, 30 kW, 60 kW；反射功率量程则有1.5 kW, 3 kW, 6 kW，均具有±5%满量程精度。
• 仪表灵敏度：100 µA/3000 Ω，确保了微小变化也能被准确捕捉。
• 控制面板：前面板设有复位按钮、反射功率限值显示按钮以及隐藏式螺丝调节报警级别，方便操作人员现场调整和管理。
• 后部接口与配置：后板上提供了FWD/RFL直流信号输入（采用BNC接口）、DC电源/远程复位连接器、DPDT互锁继电器连接器、故障安全/非故障安全模式切换开关、报警蜂鸣器禁用选项、交流电源电压选择器等丰富功能接口，并配有安全保险丝及IEC 320 AC插座，确保了设备的安全性和稳定性。
• 附件与电源：随附两条25英尺长的直流电缆，如需其他长度，可另行购买两根BNC公头电缆。电源方面，支持115/230 V交流电，50/60 Hz，最大电流0.125 A，直流电源供电范围为9至16 V，最大电流1 A。
• 外观与尺寸：采用耐用的灰色粉末涂层工艺处理，设备尺寸为宽度19英寸 x 高度5.2英寸 x 深度3.75英寸（483毫米 x 133毫米 x 95毫米），重量约为5磅（2.28千克）。

配套需求与校准：

• 为了充分发挥Bird 3126A的性能，需要配合使用不同尺寸的直通线段，包括1 5/8英寸、3 1/8英寸、4 1/16英寸或6 1/8英寸规格。同时，在进行校准时，需要选取两张表格中的相应元素，即来自1 5/8 B、3 1/8 B、4 1/16 B 或 6 1/8 B 表格的两个元件。

项目名称	描述
型号编号	3126A
产品名称	单载波Wattcher RF监视器
功率范围	使用Bird®插件元件时为300 W至60 kW
频率范围	2 MHz至1 GHz
插入VSWR精度	±5%满量程
表盘刻度（FWD）	5, 30, 60 kW
表盘刻度（RFL）	1.5, 3, 6 kW
仪表灵敏度	100 µA/3000 Ω
报警方式	前面板蜂鸣器和红色LED指示灯
响应时间	激活正向功率监测
前面板控制	复位按钮、反射功率限值显示按钮、调节报警级别旋钮
后面板特性	- FWD/RFL直流信号输入 (BNC接口) - DC电源/远程复位连接器 - DPDT互锁继电器连接器 - 故障安全/非故障安全选择器 - 报警蜂鸣器禁用功能 - AC线路电压选择器 - 安全保险丝 - IEC 320 AC插座
输入输出	包含(2)条25 ft. DC电缆，若需其他长度，请订购两根BNC (M)电缆
交流电源	115/230 V，50/60 Hz，最大电流0.125 A
直流电源	9至16 V，最大电流1 A
连接器类型	灰色粉末涂层工艺
尺寸（宽x高x深）	19 in x 5.2 in x 3.75 in / 483 mm x 13 mm³ x 95 mm
重量	5 lb (2.28 kg)
必备产品	直通线段：1 5/8 in, 3 1/8 in, 4 1/16 in, 或 6 1/8 in
校准周期所需元件	从1 5/8 B, 3 1/8 B, 4 1/16 B, 或 6 1/8 B 表格中选取两个元件

Bird 3126A单载波射频功率监视器集先进技术、灵活配置与全面安全防护于一身，精准监测射频信号功率及频率范围，确保通信系统高效稳定运行。通过与Bird双端口直通线段和RF同轴线兼容元件的无缝连接，它能够快速响应异常负载状况，提供用户可选的声光报警机制，并支持远程复位及阈值调节。其广泛的功率（300 W至60 kW）和频率（2 MHz至1 GHz）覆盖能力，加上故障安全/非故障安全模式切换等特性，使该监视器成为保障现代射频通信系统安全性和可靠性的理想解决方案。
