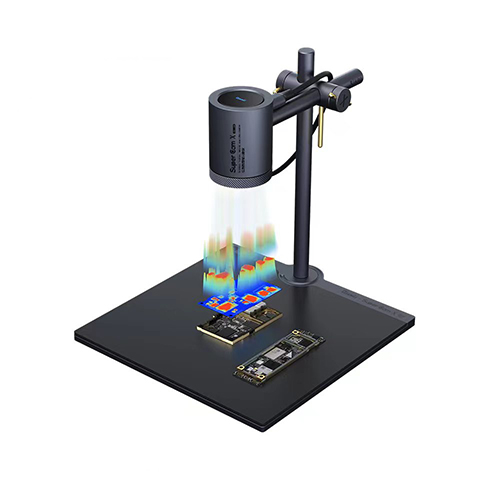

Qianl潜力公司Super Cam X红外热成像分析仪
Qianl潜力公司Super Cam X 3D红外热成像分析仪是Qianl潜力公司推出的一款代表了当今尖端科技水平的检测设备，它集成了先进的红外热成像技术，专为科研、工程、消防应急响应、环保监测及各类高端安全监控应用场景设计。Super Cam X能够以高帧率捕获和解析目标区域的红外辐射信息，生成高质量的热图像，并具备全幅测温与高精度温度测量功能，确保在各种复杂条件下进行有效且准确的热异常检测和分析。Super Cam X红外热成像分析仪是潜力创新自主研发的首款高精度红外测温设备，它运用尖端红外成像技术，并深度融合智能算法，在软件平台上即时展示待检测主板上各芯片、电阻、电容等电子元件的工作温度状况。此外，该仪器还能对主板热能分布的有效性和合理性进行深度剖析，其核心目标是通过精确解读温度数据来精准判断主板的实际运行效能。主要应用场景涵盖PCBA维修过程中的故障定位、设计阶段的散热合理性评估以及产品整体热力分布性能的评测等多个方面。
Super Cam X Infrared thermal imaging analyzing camera is the first independent developed high-resolutioninfrared thermal temperature measurement equipment from QIANLl. It adopts infrared thermal imagingtechnology and intelligent algorithms to display real-time operating temperature data of the components onthe PCBA(Printed Circuit Board Assembly), such as chipsets, resistors and capacitors, analyze and optimize themotherboard thermal field distribution. The function is mainly focus on PCBA troubleshooting and repair,temperature distribution design analysis and product temperature distribution evaluation.
Super Cam X Infrared thermal imaging analyzing camera is the first independent developed high-resolutioninfrared thermal temperature measurement equipment from QIANLl. It adopts infrared thermal imagingtechnology and intelligent algorithms to display real-time operating temperature data of the components onthe PCBA(Printed Circuit Board Assembly), such as chipsets, resistors and capacitors, analyze and optimize themotherboard thermal field distribution. The function is mainly focus on PCBA troubleshooting and repair,temperature distribution design analysis and product temperature distribution evaluation.
Super Cam X红外热成像分析仪产品特性：
- 一键速查：具备快速故障检测功能，只需一键操作，即可在短时间内精准定位故障点，有效提升工作效率，减少客户等待时间。
- 精准筛查与诊断：利用先进的红外热成像技术，能准确发现微小漏电、短路等疑难故障问题，大幅降低误判概率。
- 便捷环保：插电即用，无需使用传统的松香排查方法，避免接触含铅等重金属有毒化合物，保护用户身体健康。
- 多功能拓展：新增3D热场分析和区域温度曲线分析功能，支持硬件三脚架扩展，满足不同环境下的使用需求。
Super Cam X红外热成像分析仪主要特点：
- 快速定位：配备一键速查功能，实现对目标区域的快速定位和锁定。
- 实时记录：能够记录区域温度曲线变化，为后续分析提供详尽数据支持。
- 防静电设计：采用防静电硅胶材质，确保设备在使用过程中的安全性。
- 高分辨率与图像算法：拥有超高分辨率，同时支持抓拍、录像及图像算法解析，提高检测精度。

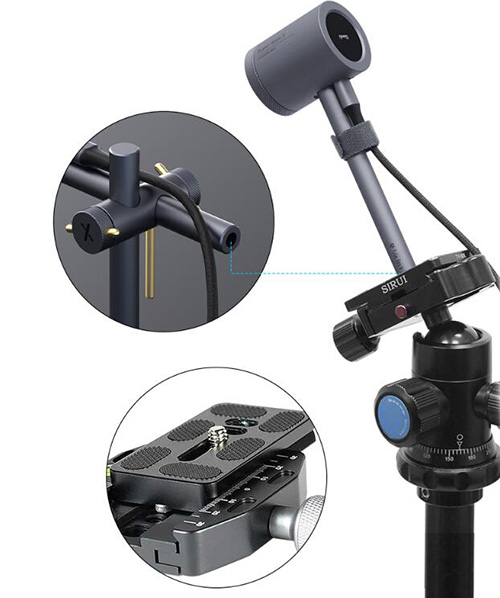

- 通用相机固定架与三角架接口：兼容市面上大部分相机支架和三角架，便于固定和调整角度。
- PC直连：通过Type-C或USB接口可直接连接电脑，方便数据传输和进一步分析处理。
- 精准对焦：内置精密对焦系统，保证拍摄出的热像图清晰、精确。
- 高温报警追踪：具备实时高温报警功能，并能追踪热点变化，有效预防潜在风险。
- 3D热场分布解析：深度解析并三维展示热场分布情况，为用户提供直观且全面的热像分析结果。
Super Cam X红外热成像分析仪产品参数：
| 红外参数 Thermal Parameter | 接口和显示功能 Interface&Display Function | ||
| 探测器类型Detector Type |
非制冷氧化钒探测器 Uncooled Vanadium Oxide Detector |
显示模式Display Mode | 红外热成像Infrared Thermal Imaging |
| 分辨率Resolution | 52000(260×200) | 接口类型Interface Type | USB Type C |
| 波长范围Wavelength Range | 7~14um | 图片储存格式 Picture Storage Format | JPG(640×480) |
| 镜头视角 Camera Angle | 42°×32° | 视频储存格式 Video Storage Format | MP4 |
| 帧频 Frame Frequency | 25Hz | 测温性能 Temperature Measurement Performance | |
| 物理特性 Physical Features |
测温功能 Temperature Measurement Function |
全幅测温 Full-scale Temperature Measurement |
|
| 支架尺寸 Bracket Size | 150mm×160mm×161.5mm |
测温距离 Temperature Measurement Distance |
2mm~∞ |
| 净重 Net Weight | 435g |
测温精度 Temperature Measurement Accuracy |
±5℃或±5% |
| 安装 Installation |
可拆卸安装 Removable installation |
测温范围 Temperature Measurement Range |
-20℃-120℃ |
| 电源 Power Supply | 使用环境 Application Environment | ||
| 输入电压 Input Voltage | 5VDC | 存放温度范围Storage Temperature Range | -15℃-+60℃ |
| 功耗 Power Consumption | <250mw | 湿度 Humidity | 95%相对湿度95%Relative Humidity |
Super Cam X红外热成像分析仪包装清单：
- Qianl潜力Super Cam X热成像分析仪主机
- 主机配套Camera*1
- 支架 Bracket*1
- 扳手 Allen Wrench*1
- 固定螺丝 Screw for bracket*1
- 底座 Base*1
- 数据线 USB Type-C cable*1
- 说明书 User guide*1
Qianl潜力公司精心研发的Super Cam X红外热成像分析仪，以其独树一帜的产品特性和深度集成的功能优势，在多元化专业应用场景中彰显出强大的技术实力和无限的应用潜能。作为一款高端热成像解决方案，Super Cam X在科研探索、工程技术评估、消防预警与救援指挥、环保监测以及各类安全防护措施实施等众多领域均表现出色，成功填补了市场对精确、高效、灵活热成像设备的需求空白。
