倾角变送器原理与应用全解析从核心原理到多元应用场景

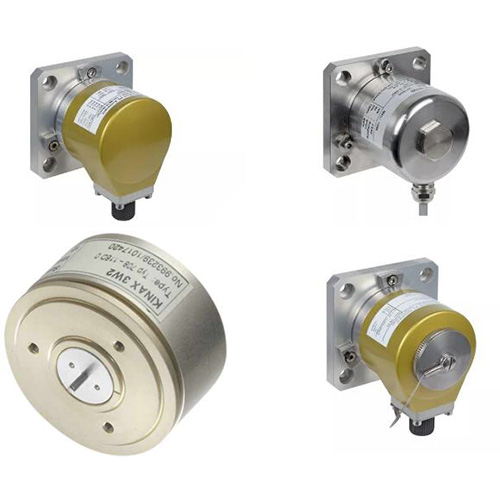

倾角变送器原理与应用全解析从核心原理到多元应用场景。倾角变送器作为一种至关重要的精密角度检测工具，专门用于高精度测量物体在不同应用场景下的倾斜角变化，其应用领域广泛涵盖了建筑施工的精准调平、机械控制系统的动态姿态监测、铁路工程的安全运维以及众多需要严格把控倾斜角度的行业。该设备的核心技术原理多元化，包括但不限于利用高灵敏度重力加速度传感器对地球重力场分量微小变化的敏锐捕捉，或是借鉴固体摆动元件随载体倾斜而产生的稳定力学响应机制，以及借助于先进的MEMS（微电子机械系统）技术，通过微结构元件受重力影响而发生的精密位移变化来实现对倾角的实时精确量化。通过这些先进技术手段，倾角变送器能够确保各类复杂系统保持理想的水平状态或在预期范围内调整角度，从而有力保障了系统运行的稳定性与控制操作的准确性。
倾角变送器的原理
当需要监控一个运动物体时，测定其准确的位置是非常重要的，通过倾角变送器几乎没有不能被监控的运动物体，这是一个全能测试设备。应用涵盖起重吊臂的角位、机车的水平倾角的获取，升降平台、存水湾堰口及类似设施的定位监控。倾角变送器的工作原理类似于铅锤在重力方向测量与参考点的水平与垂直偏差。涉及到角位变送器，倾角变送器的优势在于能够直接获得倾角值而无需通过带任何执行机构的互联机械设备。在测量物体的倾角时，监控一个或者两个倾角轴，也就是说，倾角变送器分为两种类型;一维倾角变送器跟名字一样，一维倾角变送器只测一根轴；二维倾角变送器两个轴同时被测量，从两根轴上获得一个单独的有效的值，其底座必须平行于水平面放置。关于测量与地表的倾角有多种不同的方法。
油阻尼单摆系统
- 这种方法测试的形式为浸泡在油中的钟摆受到倾斜与重力加速度发生变化，角度通过摆锤幅度测得的。
微机电系统（MEMS）
- 另一个测量方法关注的是微机电系统 （MEMS）。MEMS传感原件的设计是 基于一个固定与一个活动电极组成两个 梳状结构（或者是叉指结构），在测量 轴方向加速移动，在固定与活动电极之 间的电容值就会改变，这个电容变化可以通过集成电路转化成输出信号，很容易的用于测量的目的。
Camille Bauer的一维倾角变送器是基于油阻尼单摆系统的磁场测量原理，装置的特点使其在重载方面有特殊的用途，强调品质、可靠性。KINAX N702这类变送器将倾角转化为直流信号，直流信号与角度对应成比例，平台的倾角值 是机械控制系统中作为安全性的一部分的一个重要测量值。
KINAX N702主要特性
- 坚固的磁阻式CANopen角位变送器，自由连接，自由旋转无阻碍
- 带油阻尼摆动系统
- 传感器自由连接以及在摆动系统中保证最小损耗
- 在传感器上可以直接对测量范围，旋转方向，零位，测量量程进行编程
KINAX N702技术数据
- 测量原理：磁阻式CANopen角位变送器，自由连接，自由旋转无阻碍
- 测量范围： 0 ... 360°, 自由编程
- 倾角： -180°...+179.9°
- 测量输出： 4...20mA，3线制连接
- 供电：18...33V DC，无极性反向保护
- 功率消耗：< 80 mA
- 负载阻抗： <600Ω
- 精度： ±0.2°
- 分辨率： 14 Bit
- 瞬态响应：25°倾角<1秒
- 电气连接：M12×1插头，5极

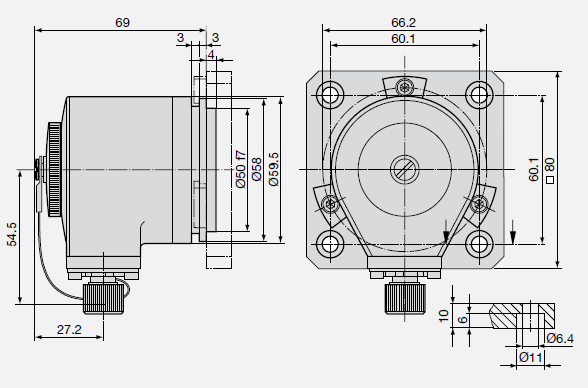

KINAX N702机械数据
- 阻尼摆：带硅油
- 安装位置： 任意
- 材质：外壳：镀铝膜
- 重量： 约 300g
KINAX N702环境条件
- 温度范围：– 30 ... +70 °C
- 湿度： 相对湿度最大≤90%，无冷凝
- 外壳保护：IP66 依据 EN60529
- 震动：IEC60 068-2-6，40m/s2/0...100Hz
KINAX N702倾角变送器在多个行业中发挥着关键作用，其应用包括但不限于：
-
太阳能行业：在太阳能电厂中，倾角传感器被用来精确校准太阳能光伏面板或抛物面反射镜的角度，确保它们能够实时追踪太阳以最大化光能捕获效率。
-
发电厂与水利设施：用于监控节流阀和滑动门的位置，特别是在水力发电厂中，通过精确测量存水湾堰口的位置变化，来有效控制水流速度和发电量。
-
船舶与海上平台：在航海环境中，倾角传感器对于监测船只的横摇角度至关重要，同时也能准确获取海上平台的倾斜度以及升降平台的具体位置信息，从而保证航行安全和作业精准性。
-
重型机械：如吊车、铲车等工程机械中，倾角变送器可精确定位吊臂的角度，确保负载平衡及操作安全，并实时监测整机的横向倾角，防止因过度倾斜引发的安全事故。
-
挖掘机与钻探设备：在挖掘和钻探作业时，倾角传感器帮助操作员精确获取挖掘机挖斗或臂架的角度位置，以及整个设备在工作过程中的横向倾角，这对于复杂地形下的高效施工和安全性具有决定性意义。
