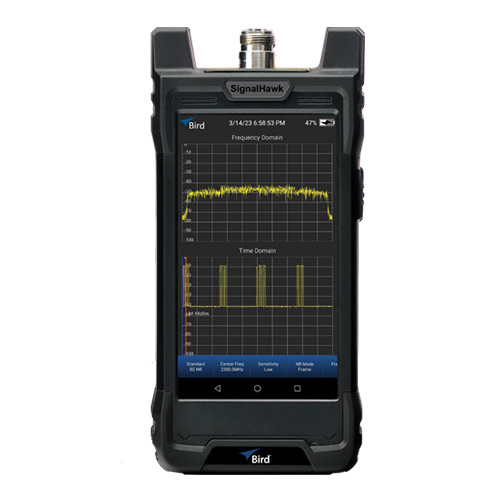

Bird公司SignalHawk便携式频谱分析仪SH-75S-TC
Bird公司SignalHawk便携式频谱分析仪SH-75S-TC在无线频率测试领域，Bird RF专家倾力打造的SignalHawk SH-75S-TC手持式频谱分析仪无疑为专业用户带来了崭新的精准度和清晰度。这款卓越的设备以其宽广的实时监测与分析能力覆盖了从9 kHz至7.5 GHz的广阔频谱范围，特别针对现场工程师、技术员、无线设备制造商、服务提供商、承包商、塔架安装团队以及国家力量野外作业人员所面临的复杂信号环境而精心设计。借助于SignalHawk SH-75S-TC，您将能够以新台阶的深度洞察无线电信号的本质，从而实现更高效、更简便的信号优化操作。随着新一代信号测试及干扰抑制技术的发展，SignalHawk SH-75系列分析仪已整装待发，创新行业潮流。其搭载的直观触摸屏界面使得操作更为简易便捷，而配备的业界好的性能功能则确保了准确无误的测量结果。尤为突出的是，SH-75S-TC不仅涵盖了Wi-Fi 6E扩展频段，还具有卓越的载波干扰抑制技术，并引入了针对未来5G上行链路干扰问题的独特门扫描功能，让无论是对微弱信号细节的捕捉，还是对高强度信号传输质量的监控，都能游刃有余。因此，无论是在严苛的工业应用环境，还是前沿的通信技术研发中，对于任何需要对高达7.5GHz信号进行精确追踪的专业人士而言，SignalHawk SH-75S-TC都是无可挑剔的理想之选，它将以尖端科技之力，助您在无线频谱的探索道路上披荆斩棘，稳操胜券。Get clarity and accuracy on your RF frequency circuits with SignalHawk! Our analyzers provide real-time spectrum monitoring and analysis with a wide frequency range from 9 kHz to 7.5 GHz, designed for field engineers, technicians, wireless equipment manufacturers, service providers, contractors, tower erectors and military field personnel. With SignalHawk you can get detailed insight into your radio signals for faster and easier optimization!With its intuitive touchscreen user interface, best-in-class functionality, expanded Wi-Fi 6E coverage, carrier interference mitigation capabilities and gate scanning for 5G uplink interference, it’s the perfect tool for any industry professional who needs to keep track of signal transmissions up to 7.5GHz.
SignalHawk SH-75S-TC手持式频谱分析仪特性亮点：
- 频谱图/瀑布流显示：一目了然地展示间歇性功率水平变化。
- FM解调功能：快速验证指定频率上的通信内容是否准确无误。
- 预定义测量模式：自动扫描并发现其他分析仪可能错过的频谱事件，如信道功率、相邻信道功率比（ACPR）、相位噪声、N分贝下降带宽、占用带宽（OBW）、场强、FM解调、CNR损耗（GNSS信号质量）等。
- 多样化视图方式：通过轨迹显示、频谱图显示或两者结合，全方位查看频谱信息。
- 高分辨率全彩显示屏：无论室内还是户外，均可提供清晰细腻的观测体验。
- 坚固耐用与抗气候影响：适应各种复杂环境下的现场工作需求。
- 内置Bird RF仪表应用：无缝兼容多种Bird现场传感器，提高互操作性。
预定义测量功能是SignalHawk SH-75S-TC手持式频谱分析仪的一大亮点，它囊括了一系列关键的射频性能参数检测项目：
- 通道功率（Channel Power）：精确测量指定频率通道的整体发射功率。
- 邻道功率比（Adjacent Channel Power Ratio, ACPR）：评估信号在相邻信道中的泄露程度，确保信号质量并遵守相关法规要求。
- 相位噪声（Phase Noise）：用于表征信号在窄带附近频率范围内的随机快速波动，对通信系统稳定性和整体性能至关重要。
- N分贝下降带宽（N dB Down Bandwidth）：测定信号幅度下降至规定值时对应的频率宽度，以此评价信号边带抑制能力和传输效率。
- 占用带宽（Occupied Bandwidth, OBW）：计算信号实际占据的有效频带宽度，为频谱资源管理和优化提供依据。
- 场强（Field Strength）：测量无线电波在特定位置的强度，有助于无线网络覆盖范围评估和规划。
- FM解调（FM Demodulation）：实现对调频信号内容的实时验证和分析。
- 载噪比损失（CNR Loss, GNSS Signal Quality）：用于评估全球导航卫星系统（GNSS）信号的质量，揭示可能影响定位精度的因素。
- 频谱屏蔽与限幅线（Spectrum Masking and Limit Lines）：设置并显示符合标准或规范要求的频谱使用限制，便于快速比对信号是否合规。
- 新增！门扫描（NEW! Gate Scanning）：针对5G上行链路等特定应用场合，进行精细的区域选择性干扰源探测和分析。这一全新功能让SH-75S-TC在识别和解决潜在射频问题方面更具优势。
SignalHawk SH-75S-TC手持式频谱分析仪产品规格：
| 序号 | 参数名称 | 描述 |
|---|---|---|
| 型号 | 产品编号 | SH-75S-TC |
| 产品名称 | SignalHawk 手持式频谱分析仪 | |
| 频率 | 频率范围 | 9 kHz 至 7.5 GHz |
| 跨度精度 | ±1% | |
| 老化率 | ±1 ppm | |
| 扫描时间 |
全跨度：1.2 ms 至 1600 s 可设置零跨度：3.99 ms 至 1600 s |
|
| 分辨率带宽 | 分辨率带宽范围 |
10 Hz 至 5 MHz，以1、2、3、5、10步进 精度：≥1 MHz时±10%，<1 MHz时±2% |
| 二次谐波失真 | 1.6 GHz 时为-70 dBc | |
| 三阶交调截点（TOI） | +15 dBm（-10 dBm 的音调，相隔 1 MHz，前置放大器关闭，参考电平 -10 dBm） | |
| P1dB | 0 dBm（标称值） | |
| 相位噪声 | @10 kHz | -88 dBc/Hz（典型值 -90 dBc/Hz） |
| @1 MHz | -115 dBc/Hz（典型值 -116 dBc/Hz） | |
| 测量范围 | 动态范围 | DANL 至 +20 dBm |
| 输入衰减器 | 衰减范围 |
0 至 30 dB，1 dB 步进 不确定度：±0.6 dB |
| 最大安全输入电平 |
前置放大器关闭：+30 dBm 前置放大器 -20 dB：0 dBm 前置放大器 +40 dB：-20 dBm |
|
| 参考电平范围 | 参考电平范围 |
-140 dBm 至 +20 dBm -190 dBm 至 +70 dBm （开启参考电平偏移） |
| RBW切换不确定性 | RBW切换不确定性 | ±0.3 dB |
| 显示平均噪声电平（DANL） | 非前置放大器状态 | 1 GHz，-129 dBm/Hz（典型值 -132 dBm/Hz） |
| 前置放大器+20 dB状态 | 1 GHz，-149 dBm/Hz（典型值 -152 dBm/Hz） | |
| 前置放大器+40 dB状态 | 1 GHz，-168 dBm/Hz（典型值 -169 dBm/Hz） | |
| 残余响应 | 残余响应 | -60 dBm |
| 幅度精度 | 幅度精度 |
±1.5 dB（ATT 设为 0 dB，输入信号 -5 至 -30 dBm，检测器设为正向，灵敏度设为低 RBW 自动耦合，所有其他设置自动耦合，23±5°C，需预热半小时） |
| 参考电平精度 | ≥ -60 dBm | ±0.8 dB |
| 连接器 | 射频输入口 | N 型（阴头） |
| USB 接口 | USB type C | |
| 电源接口 | Slim Tip, DC 20V | |
| 显示屏 | 尺寸与分辨率 | 5.5 英寸，1280 x 720 像素 |
| 操作系统 | 操作系统 | Android |
| 语言支持 | 语言选项 | 英语、中文 |
| 电池 | 类型 | 锂离子电池 |
| 工作时间 | 5 小时（典型值） | |
| 充电时间 | 6 小时（典型值） | |
| 兼容性 | 兼容传感器列表 | 见Bird的RF Meter页面 |
| 温度范围 | 工作温度范围 | 0 至 50°C |
| 存储温度范围 | -20 至 70°C | |
| 外形尺寸 | 尺寸 | 7.8 in x 3.7 in x 2.4 in (197 mm x 93 mm x 61 mm) |
| 重量 | 重量 | 1.98 lb (0.9 kg) |
| 标准配件 | 标配附件 | 硬质便携箱、软质便携包、AC适配器（输出12 Vdc）、触控笔、USB驱动器、USB适配器、手册和电池 |
SignalHawk SH-75S-TC便携式频谱分析仪，堪称一款集诸多创新技术与实用功能于一体的卓越检测工具。它将业界领先的精密射频信号测试性能融入轻巧便携的机身设计中，以全方位满足各行业专业人士对高效精准无线电信号监测和分析的需求。无论是在实验室严谨科研，还是在复杂现场环境下的快速排查，直观易用的触摸屏界面以及高度精确的预定义测量模式，都展现出了无可比拟的专业水准。无论是无线设备制造商、通信服务提供商，还是现场工程师和技术人员，乃至国家力量野外作业团队，SignalHawk SH-75S-TC无疑是他们在应对日益复杂的射频信号挑战时的理想选择之一，为他们提供了一个得心应手、无往不利的高端射频信号检测解决方案。
文章来源Bird公司，深圳银飞公司有售SignalHawk便携式频谱分析仪SH-75S-TC
