FLIR Si124工业声波成像仪高效定位空气泄漏专业工具
FLIR Si124工业声波成像仪高效定位空气泄漏专业工具。压缩空气系统和真空系统的泄漏以及局部放电等状况,均可能酿成一系列严重的后果,例如非计划内的生产停机、设备运行效率降低、额外的能源消耗增加,并且对工作场所安全环境构成潜在威胁。为有效预防此类问题,专业维护与工程人员正越来越多地采用超声波声波成像技术进行检测。通过使用先进的声波成像仪,不仅能够直观呈现大型复杂设备内部及周围难以察觉的泄漏源或电气异常,而且极大地简化了排查过程,使得技术人员能以更快的速度完成精准检查。
这种易于操作且高效的FLIR声波成像技术,通过捕捉并转化不可见的超声波信号为可视图像,帮助检测人员在第一时间识别出微小的气体泄漏点或是高压电气设备中的局部放电现象,从而在故障升级前及时采取措施修复,最大限度地保障生产设备的连续稳定运行和员工的安全健康。使用声波成像仪进行压缩空气泄漏检测、真空系统泄漏检测以及局部放电检测等任务时,确实是一种非常实用且高效的手段。以下是在使用FLIR Si124声波成像仪进行此类检查时的七个要领。
一、单手操作,方便检测
为了在巡检过程中操作安全方便,最好选择可单手操作的FLIR声波成像仪Si124精准定位且成像清晰,以便能用另一只手抓住栏杆或调整安全帽、眼镜等安全设备。解放双手还可以确保通过触摸屏轻松记录及时准确识别目标和快速报告。

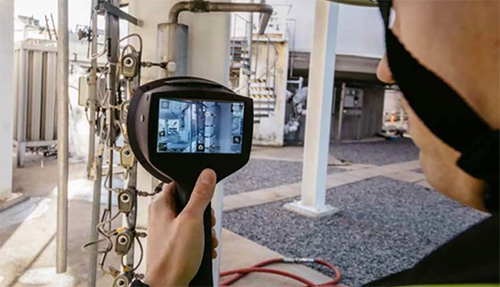

FLIR声波成像仪Si124单手操作
二、明确问题,支持决策
压缩空气泄漏的实时量化,包括估计的泄漏成本,有助于维护部门确定维修的优先级,并使公司明确了解修补漏洞带来的实际经济价值。对于检查新人来说,使用传统技术很难诊断局部放电问题,导致不确定性或缺乏纠正措施。FLIR声像仪不仅可以定位局部放电问题,还可以分类,评估问题的严重性,并提供明确的纠正措施,从而消除这种不确定性,使维护管理人员能够做出快速、有效的决策,以降低维护成本,甚至避免灾难性的设备故障。

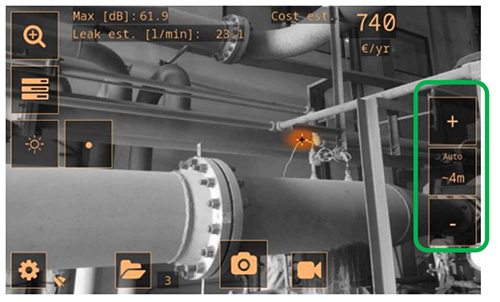

FLIR Si124声像仪定位局部放电问题
三、多数量麦克风,辨别准确
为了捕捉更安静的噪音,麦克风数量越多越好。声波成像仪通常利用数十个微机电系统(MEMS)麦克风收集和区分声音。虽然MEMS较小,功耗较低,且十分稳定,但是它们本身产生的噪音会干扰单个麦克风收录极安静声音的能力。这时,仅需将麦克风数量翻倍便能将信噪比增加到足以消除3分贝无用噪音的程度。一个麦克风产生的自噪音可能足以让系统无法收录产生16.5kHz信号的压缩空气泄漏。拥有32个麦克风的声波成像仪可以检测到某种泄漏,但是由于信噪比仍然太低以至于无法收录更安静的声音。
相比之下,一个拥有124个麦克风的声像仪既能收录频率为16.5kHz的泄漏,又能收录频率为18.5kHz的泄漏,使其更易检测、查明和量化较小的泄漏。
四、频率范围对,精准识别
您在声像仪数据表上看到的第一个功能是频率范围。您可能认为,频率范围越宽,越可以扩大收音频率的范围。但事实上,检测压缩空气泄漏或局部放电产生的超声波的最有效频率范围介于20至30kHz之间。这是因为,使用20至30kHz的频率范围有助于将压缩空气或气体泄漏与工厂的背景噪音区分开来。由于在20-30kHz之间漏风噪音和背景噪音之间存在较大差异,因此与更高频率相比,在该频率范围内更易检测到压缩空气的泄漏。

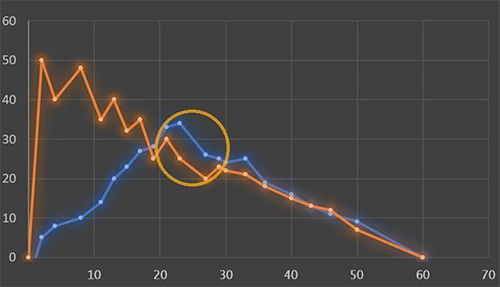

蓝线为漏气噪音,黄线为背景噪音
从上图中,我们可以看到在30至60kHz频率范围内,压缩空气(蓝线)和机械噪音(黄线)的振幅均呈现出下降的趋势,这使得区分它们十分困难。因此,在20至30kHz范围内工作更有效。
对于在远处寻找泄漏和检测局部放电的用户,10至30 kHz范围较好。这是因为较高频率范围传播距离较短。为了在室外环境中检测远距离泄漏或高压设备局部放电,需要把声像仪调至较低频率、传播距离更远的声音。
高达65 kHz的更高频率声音非常适合可以近距离检查的问题,例如某些压缩空气、压缩气体或真空泄漏,通过随时调整您的声像仪频率,以使用最合适的频谱来执行检测任务。

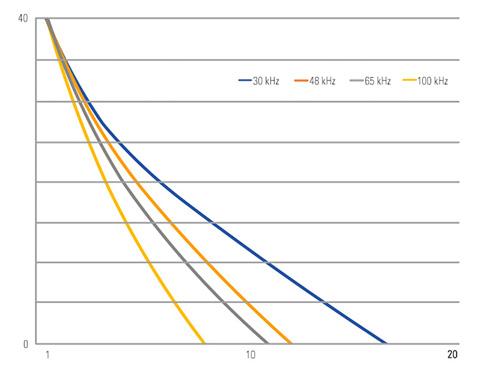

不同超声波频率下距离对声压的影响
五、智能分析,辅助检测
传统的超声波技术通过频率调谐来检测问题,但还有另一种更有效的技术,它利用了最近在计算能力和机器学习方面取得的进步。FLIR Si124利用机器学习来区分频率以外的声音特征,就像区分两种不同乐器演奏同一音符(即频率)所产生的声音一样。对于Si124来说,很容易区分空气泄漏和背景机器噪音,因为与口琴相比,这两个来源的声音就像铃铛一样不同。
此外,机器学习使局部放电分析工具的操作变简单。超声缺陷识别专家对数据进行了“标记”,为问题的严重性和适当的纠正措施提供了数据指导。因此,您无需经过数天的培训和数百小时的练习,就能从它们的专业经验中获益。这在很多方面与智能手机上的语言翻译应用程序类似,这些应用程序为您直接翻译文本,而无需花费数年时间学习一门新语言。
六、专业软件,一键报告
软件需求各不相同:比如一些用户希望尽可能多地内置到工具中,而另一些用户则希望分析和报告简单、无需安装计算机和成本,还有更多人需要不连接到任何第三方云服务提供商的本地软件。
还有人希望将超声成像结果和热成像结果合并到一个软件包、一份报告中,甚至可能在同一页上,这样您就可以使用两种不同的检查模式直接比较问题。
无论您是哪种情况,重要的是要选择一个符合业务正确要求的系统,并能够随着预测性维护计划的成熟而与您一起成长,FLIR Si124基本可以满足所有人的需求!
七、随时更换电池,持续工作

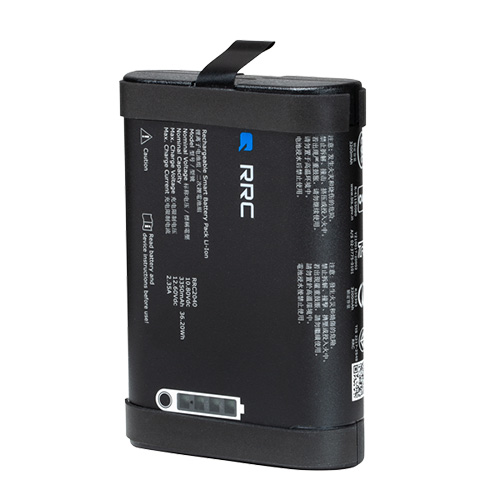

专业检测人员的充电器里总是有备用电池,以防万一,因为你永远不知道何时会被要求进行故障排除。你的声像仪应该能够在检测现场轻松更换电池,以便您可以同时充电和工作。FLIR Si124声像仪均提供两块电池,现场即可直接替换。

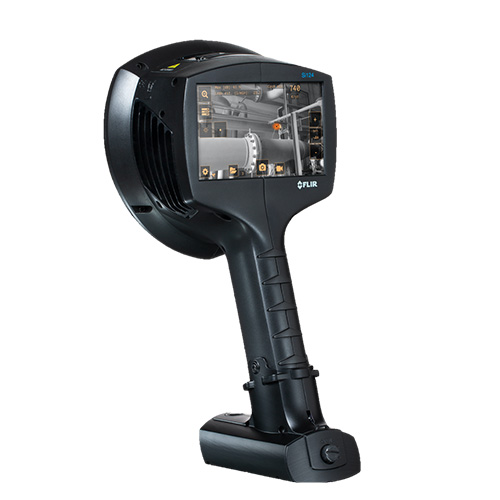

FLIR Si124是一款专为单手操作设计的红外热成像仪,其人性化的设计充分考虑了用户在实际工作中的需求。这款设备集高效、精准与便携于一身,尤其适用于压缩气体系统泄漏检测以及高压设备局部放电等问题的排查。
通过采用先进的红外成像技术,FLIR Si124能够让专业维护人员、制造工程师和现场工程技术人员实现对目标区域的快速扫描,并精准定位潜在故障点,极大地缩短了故障诊断时间,从而显著提升工作效率和设备正常运行时间。
无论是微小的气体泄漏还是隐蔽的电气问题,FLIR Si124都能凭借其卓越的性能和便捷的操作方式,帮助用户轻松应对各种复杂的检测任务,确保工业设施的安全稳定运行。
