FLIR Ex Pro系列与A700系列智能热像仪实现在线实时设备监测与热像分析
秋冬季节,我国西南地区步入枯水期,此时水资源减少,直接影响到水力发电量的产出,导致电力供应面临挑战。为了在枯水期内最大限度地保障电力供应的稳定,提升水力发电机组的运行效率显得尤为重要。而这其中,关键设备的预防性检测与维护工作就显得尤为关键和必不可少。非接触巡检作为一种先进的检测手段,在水力发电过程中发挥了重要的作用。这种巡检方式不仅可以确保工作人员的安全,还能提高检测的精度和效率。以下就是水力发电过程中各个设备的非接触巡检详解:
首先,对发电机的非接触巡检主要包括使用红外热像仪检测发电机绕组和绝缘材料的温度变化,以发现潜在的过热问题。同时,利用无人机和高清摄像头对发电机外部结构进行远程视觉检查,及时发现表面裂纹、磨损等情况。其次,水轮机的非接触巡检主要通过安装在关键部位的传感器,监测轴承温度、振动幅度等参数,预警可能的机械故障。此外,采用声学成像技术可以检测水轮机内部的气蚀和泄漏现象,确保其运行效率。对于调速器和水泵等辅助设备,非接触巡检则侧重于电子控制系统的表现。通过网络远程监控系统,实时获取设备的工作状态和故障报警信息,提前进行必要的调整和维护。总的来说,通过实施全方位、多角度的非接触巡检,我们可以及时发现并处理水力发电设备的各种问题,确保枯水期发电机组的高效运行,从而有效保障电力供应的稳定性和可靠性。小菲认为,这样的巡检方式不仅科技含量高,而且符合现代电力行业的发展趋势,值得我们在实际工作中大力推广和应用。
FLIR A700:实时监控发电设备,即时报警
随着自动化发展的迅速,现如今水力发电站也几乎做到了无人化(即从控制所进行远方控制,自动运行)。为了规避事故的发生,对水轮发电机的实时监控必不可少。众所周知,机械设备在故障发生以前,多数情况下会有温度变化异常,因此选择红外热像仪进行监控,就可以提前做好准备,很好地规避事故的发生。
1号热像仪 | 2号热像仪 | 3号热像仪 | 4号热像仪 | 5号热像仪 | 6号热像仪 |
43.9 | 42.1 | 45.9 | 51.0 | 48.8 | 48.1 |
42.5 | 41.7 | 47.2 | 49.7 | 48.7 | 46.0 |
42.3 | 42.0 | 50.2 | 47.0 | 48.8 | 47.9 |
40.7 | 43.2 | 51.0 | 45.2 | 48.1 | 51.0 |
53.2 | 47.3 | 57.1 | 54.0 | 63.0 | 63.5 |
50.7 | 47.4 | 57.9 | 59.5 | 59.4 | 63.3 |
48.4 | 47.3 | 55.8 | 59.0 | 54.8 | 61.1 |
65.4 | 62.4 | 59.7 | 64.8 | 64.8 | 66.7 |
64.7 | 63.3 | 57.5 | 66.1 | 64.6 | 65.1 |

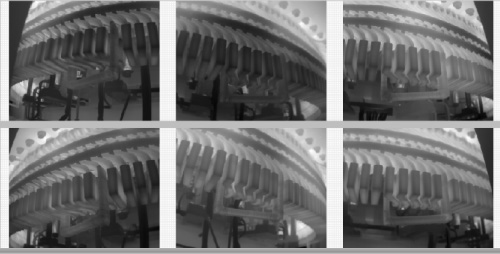

某电站对水轮发电机内部的定子端部进行实时在线监测
FLIR A700系列智能传感器热像仪,它提供多种镜头选择和电动调焦功能,能同时查看多个图像流,拥有出色的图像质量,还配备精密自动调焦功能,能让您看清镜头下的各个细节。它能对发电机的特定位置进行7*24小时的实时监控,当检测到异常温度点时,立即发出警报,可有效避免发电机的停机风险!它可选通过Wi-Fi传输压缩辐射测量图像流,及时让工作人员看到监测结果!

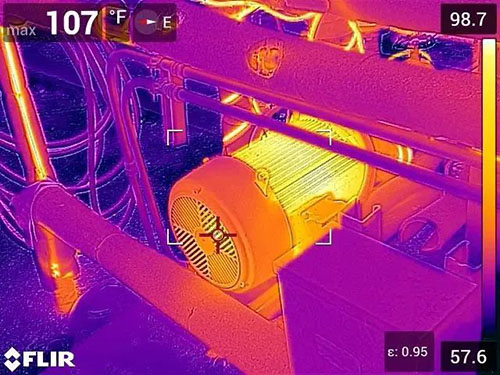

FLIR Ex Pro:机械巡检好助手
除了发电机,在水力发电厂房内还配置有其他机械和电气设备,如水轮机调速器油压装置、励磁设备、低压开关、自动化操作和保护系统等。对于这些设备的日常检测也很关键,任何一个小环节的失控,都有可能导致整个发电系统的崩溃。
FLIR Ex Pro红外热像仪配备了3.5英寸触摸屏,搭配一键式电平/跨度区域调节功能,能让问题区域更加明显,显著节省了检测工作的时间,用户还可使用全新的屏幕注释功能突出关键检测结果,及时通过FLIR Ignite云服务将拍摄的检测结果编辑、存储和组织,或与检修同事共享,大大提高了检修部门的工作效率!
水力发电过程中,电气设备的预防性维护检修,对于保障发电的稳定和效率非常重要,FLIR红外热像仪在发电的各个阶段,都能为您提供帮助图片。
文章来源FLIR,深圳银飞公司有售FLIR红外热像仪系列
