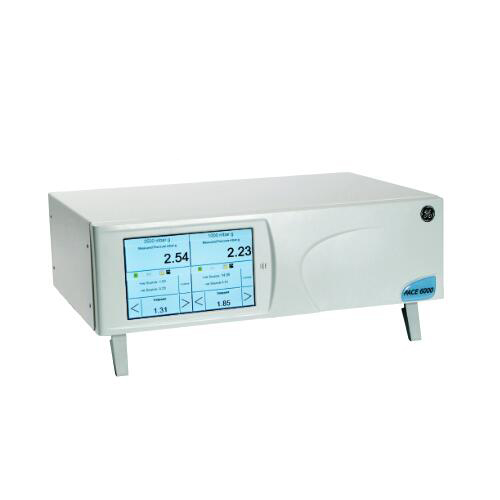

DRUCK PACE6000和PACE5000压力控制器
新一代的Druck PACE6000/PACE5000压力控制器是专为实验室、试验台、台式和机架式的压力校验和自动化测试应用设计的高精度设备。它们采用了模块化设计，提高了用户使用的灵活性，并减少了停机时间，从而降低了总体购置成本。
德鲁克DRUCK的PACE5000和PACE6000气体模块化压力控制器集成了最新的控制和测量技术，可以为自动化生产、测试和校验过程中的压力控制提供高效、灵活且经济的解决方案。通过完全的数字控制，这些设备实现了极高的控制稳定性和控制速率。同时，其数字特性压力传感器采用的是最新一代的压阻和沟槽刻蚀谐振技术（TERPS），确保了高质量、稳定性以及更高的带宽和精度。
PACE modular pressure controller
The new PACE pneumatic modular pressure controller brings together the latest control and measurement technology from Druck to offer an elegant, fast, flexible and economical solution to pressure control for automated production, test and calibration.
PACE employs full digital control to provide high control stability and high slew rate, while its digitally characterized pressure sensor offers the quality, stability, higher bandwidth and precision associated with this latest generation of piezo-resistive and TERPS devices.
PACE1000/PACE5000/PACE6000压力控制器
PACE6000/PACE5000压力控制器具有以下特性：
1. 主机和可互换控制模块：用户可以根据需求选择主机和控制模块。
2. 单双量程或自动量程配置：提供了多种控制模块配置，以满足不同应用的需求。
3. 高速压力控制：快速稳定的压力控制性能，适合高精度的测试和校验任务。
4. 量程范围：最高可达21MPa（3000psi），支持表压和绝压两种模式。
5. 精度与稳定性：在整个校准温度范围内，精度高达0.001% FS，长期稳定性优于0.0025% FS /年。
6. 大气参考选项：可以进行大气参考操作。
7. GE独有的硅压阻和沟槽刻蚀谐振(TERPS)技术：采用最新的传感器技术，确保了测量的准确性和稳定性。
8. 压力单位选择：提供28种可选的压力单位以及4种自定义单位。
9. 开关测试、泄露测试等功能：具备多种测试功能，如开关测试、泄露测试等。
10. 输出选项：包括模拟量输出、继电器触点输出等。
11. 航空版选项：为航空应用提供了专门的版本。
12. 负向校验：标准配置中包含了负向校验功能。
13. 操作界面：配备高分辨率彩色触摸屏，操作直观且便捷。
14. 图标任务式菜单结构：简洁明了的菜单设计，方便用户操作。
15. 兼容软件包：能够与其他软件包兼容。
16. 标配通讯端口：RS232, IEEE 488, 以太网口和 USB 口作为标准通信接口。
这些特性使Druck PACE6000/PACE5000成为适用于实验室、试验台和自动化测试应用的理想压力控制器。
PACE5000压力控制器特点
● 单通道压力控制器主机
● 使用方便的彩色触摸显示屏
● 主机可同任意可换量程的PACE CM控制模块搭配作为台式或机架式压力控制器使用
● 直观的任务驱动菜单，具有“基本”、“预设”和“等分设定”等标准任务
● 可选择开关测试、泄露测试、爆裂测试、测试程序、模拟量输出和继电器触点等任务选项
● 包含中文在内的多种显示语言可选，符合具体要求的任何一种附加语言可以方便的翻译和下载
● 标配RS232, IEEE 488, 以太网接口和 USB 接口
Single channel pressure controller chassis
Easy to use color touch screen display
Can be used with any interchangeable PACE CM control module as a bench top or rack mounted pressure controller
Intuitive task driven menu with basic, preset and divide as standard
Switch test, leak test, burst test, test program, analogue output and voltage free contacts available as optional tasks
Multi language – any additional language to suit specific requirements can easily be translated and downloaded
RS232, IEEE connectivity, ethernet and USB as standard
除具备PACE5000所有特性以外，附加特性如下
● 双通道压力控制器主机

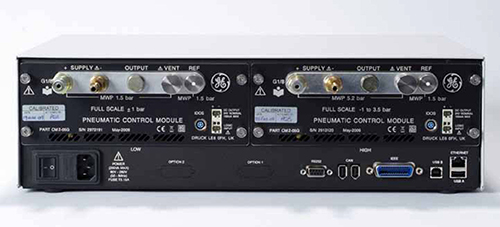

● PACE 6000主机可以配备两个 PACE CM 控制模块，可工作在单通道，自动量程变换或两个通道同时输出压力的多种模式
● 具有航空版选项，可采用航空单位控制输出高度和空速等航空参数
● 两个压力模块完全独立，没有量程的限制
Selection of chassis and interchangeable control modules
Single, dual or auto range control module configurations
High speed pressure control – 5 seconds to fill 300CC*
Up to 210 bar (3000 psi/21 MPa) gauge and absolute
Precision to 0.001% FS over calibrated temperature range
Accuracy 2, 3.5bar a 0.0004% RDG + 0.0027% FS 8-71 bar a 0.0011% RDG + 0.0026% FS
Long-term stability from 0.001% FS
Barometric reference option
Utilises Drucks new unique range of piezo-resistive and TERPS pressure sensor technology
28 selectable pressure units and four user defined units
Switch test, leak test, test program, burst test, analogue output and volt free contact options
Aeronautical option
Negative gauge calibration included as standard
High resolution colour touch screen operation
Intuitive icon task driven menu structure
Compatible with software packages
RS232, IEEE connectivity, ethernet and USB as standard

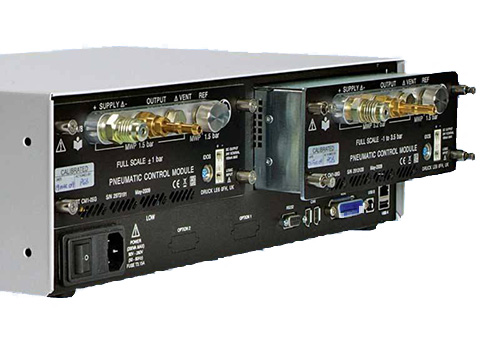

PACE CM-高速压力控制器模块
● 可互换的坚固控制模块，可以方便的安装在PACE主机中
● 校准数据储存在控制模块中(仅需对CM进行定期校准）
● 高速压力控制
● 可选压力范围宽
● 可选标准级，提高级，特优级和基准级测压精度
● 可通过配置大气参考选项实现表压/绝压的切换
● 航空版可选
PACE6000/PACE5000压力控制器提供了多种可选功能，以满足不同应用的需求。以下是其中一些选项的详细介绍：
1. 开关测试：此选项实现了对压力开关的自动测试。测试完成后，主机将显示触点打开和关闭时的压力以及动作迟滞。此外，用户还可以设置循环测试时间和次数，并获得开关动作的最大值、最小值和平均值。
2. 泄露测试：泄露测试用于测定与仪器连接的外部系统在施加测试压力时因泄露导致的压力变化程度。通过设定测试压力和驻留时间，可以消除潜在的绝热效应。测试完成后，屏幕上将直接显示起始压力、终止压力、压力变化和泄漏率。
3. 测试程序：这个选项允许用户在仪器内部创建、存储和执行多种测试程序，适用于需要大量人工投入的时间长、重复次数多且劳动大的工作，如快速产品定型制造和疲劳周期测试等。测试程序也可以通过大容量储存设备转移到电脑进行编辑后再存储回仪器。
4. 爆裂测试：爆裂测试是PACE系列的一个新型应用程序，专为压力安全膜片测试设计。该选项可以按照设定的速率增加压力并精确测量设备破裂或爆裂时的压力值。
5. 继电器触点（VFC）：继电器触点选件可以输出一个开关信号，用于控制其他外部设备的启动或停止，例如真空泵、温箱等。每个VFC选件设有三路独立的继电器触点，可以根据不同应用对PACE仪器进行设置，触发继电器触点闭合。
6. 模拟量输出：通过设置菜单编程，用户可以选择0 ~ 10 V, 0 ~ 5 V, -5 ~5V或0/4~20mA作为输出信号。在主机工作温度范围内，模拟量输出对应主机测量压力的精度高达0.05% FS，刷新频率可达每秒钟80个读数。该选项可以在最小压力和满量程压力之间进行成比例输出的编程设置。
航空版本选项 (仅限于PACE6000 主机）
能同时控制校验空速和高度值（通常选择两个CM2-A控制
模块来实现），另外具有返地功能可以安全返地。
可以完全用航空单位来显示和控制：
高度 - feet 或 m
空速 - knots 或 km/hour, mph
马赫数 - mach number
