局部放电检测、排查、分析成难点？一招搞定！随着社会的快速发展， 电气设备数量逐渐增多，其种类也越来越多样化。在电力系统、冶金、石化、制造业、轨道交通等行业中都配备有大量的高压电气设备，如开关、电缆、架空线、变压器、GIS等。高压电力设备为电力的运行以及稳定性提供了很大的保障，但同时也存在着很多的危险。

高压电气设备由于长时间与空气、水分、土壤等发生接触，绝缘层容易受到腐蚀，出现绝缘老化现象，在物理和化学效应下，出现局部放电现象。每一次局部放电对绝缘介质都会造成一定影响，使绝缘强度下降。进而造成高压电力设备绝缘损坏，甚至会造成人安全隐患。一旦检修人员专业性不强，极有可能出现操作不当进而引发设备损坏，或者人员伤亡事故。

由此可见，对局部放电故障点进行检测和排查，有重要意义！

在高压电气设备运行维护过程中，对局部放电故障点进行排查和检测，及时发现绝缘的受损情况，是一项重要工作。因此，有必要对其具体检测方法进行研究，提高局部放电检测效率和检测结果的准确性，加强对人员安全的保护措施。

传统的局部放电检测工具是使用超声波局部放电检测仪（简称为超声波局放仪）。但由于高压电气设备很多，发生局部放电情况的可能位置也很多，而超声波局放仪用听声音或看分贝值的方式进行检测，只能对少量可疑点进行局部放电确认，而无法进行快速大面积排查。

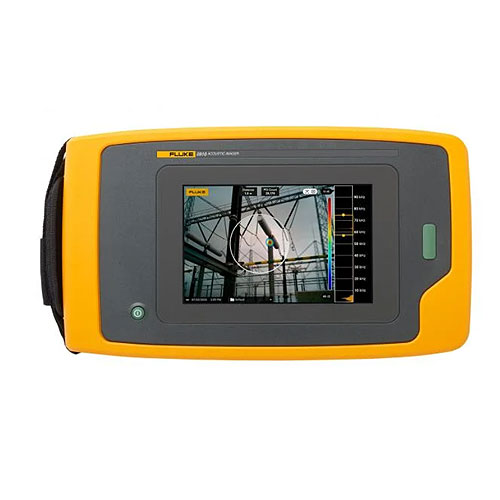

某变电站的高压电气设备局部放电，使用原有的检测方法已经无法快速有效排查故障点。为此，工作人员采用了 Fluke ii910 声学成像仪进行检测。

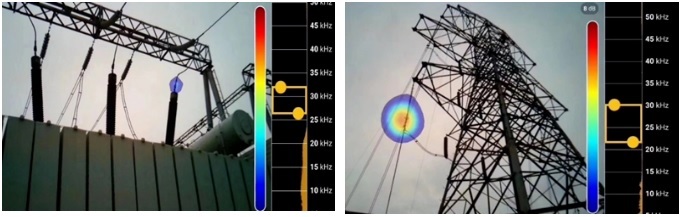

II910声学成像仪通过背部的数字麦克风的声压传感器阵列检测局部放电产生的超声波信号，并将检测到的局放点直观显示在屏幕上，能够清晰地反映出局部放电的位置。

最重要的是，声学成像仪还能有效屏蔽现场的噪声干扰。变电站在运行时有很多声音，包括静电、电磁引起的振动声、设备内部局部放电声、变压器共振声、油泵、风扇等运行声等，但这些声源属于人耳可听见的声波，频段在20kHz以下，而局部放电故障检测的频段处于超声波范围，两者是互不干扰的。

那么，仅仅是检测到局部放电，就够了吗？

引起局部放电活动的故障原因有很多，包括电晕、内部空隙、接触不良等等。不同的故障类型与局部放电的严重程度密切相关。如果仅仅是检测到局部放电，而不明白其背后的成因，就无法有针对性的对电气设备进行高效运维和风险评估。目前，PRPD图谱是理解和分析局部放电类型最为有效的工具。



什么是PRPD（相位相关局放图谱）图谱？

PRPD图谱是描述局部放电详细参数的二维点阵图，包括每个放电事件的幅值（Y轴）和它们的相位角（X轴）。PRPD图谱直观地说明了相对于一个交流周期360度的局部放电活动。

对于不同电气设备的不同故障类型而言，其生成的PRPD图谱形状来说都是创新者之一的。通过分析PRPD图谱，我们可以确定引起局部放电的缺陷类型和严重程度。

在国家电网的《局部放电超声波检测仪技术规范》中，更是将PRPD图谱列为局部放电检测的必要分析工具。由此可见PRPD图谱的重要性！

左右滑动，查看常见故障类型的PRPD图谱

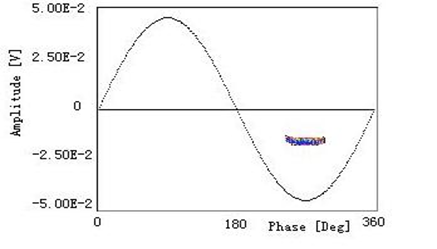

电晕放电

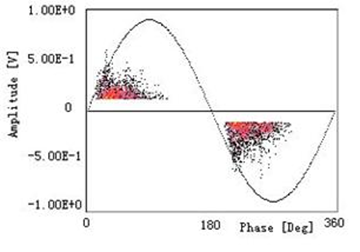

内部放电

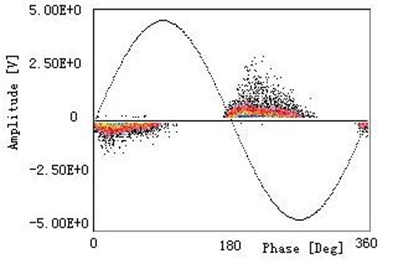

沿面放电

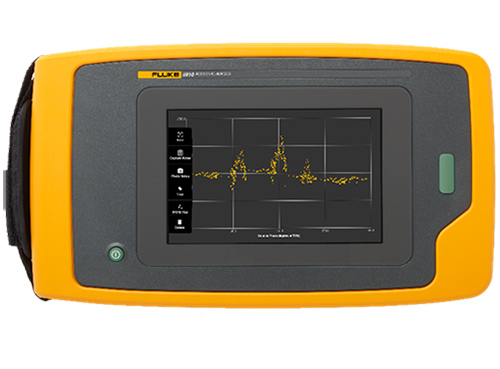

针对II910声学成像仪，福禄克在全新的固件版本中引入了升级的 PDQ™ （局部放电检测）模式。使用者能够在设备端实时显示局部放电类型分类以及局部放电相位图谱（PRPD），也可以创建 PRPD 图像并导出。无论是离线还是在线环境，全新的PDQ™ 模式都可以帮您轻松处理各类局放问题，让复杂问题变得简单，让隐藏问题变得显而易见。

此外，全新升级的II910声学成像仪提供了更加丰富的“多功能”特性，在检测及分析局部放电故障的同时，还能同时排查传送系统的机械轴承故障，以及气体泄漏问题。感兴趣的客户，可以点击【全新升级】II910多功能声学成像仪查看更多新特性
