菲力尔Axxx系列科研套件严控实验温度降低电子产品研发失败率
在电子产品测试领域，由于测试程序不当，而导致的产品召回以及返工，会带来难以承受的损失。那么如何在实验室产品测试环节保证产品进行全面的温度监控，及时发现产品的设计缺陷，从而避免由测试程序不当而带来的巨大损失呢？
答案在这里：热像仪是一种非接触的测温仪器，通过对物体表面的热（温度）分布成像与分析，能够快速发现物体的热缺陷。用在电子行业，可以广泛应用于检测PCB电路板、芯片、LED、新能源电池与节能、充电桩等各种电路和设备，是电子工程师做热分析的必备工具。
今天给大家推荐一款电子元器件研究专用热像仪FLIR Axxx系列红外热像仪科研套件。其可以简化温度测量工作，可为电子、航空航天、生命科学等广泛应用领域的研究人员和工程师提供极大的便利。
FLIR Axxx系列红外热像仪专业套件搭配可见光镜头，支持MSX®（专利号：201380073584.9）图像增强功能，可更清晰地辨别测试目标组件。其还提供2倍变焦微距镜头，在卸下标准24°镜头之后安装，最小对焦距离为18mm，可精准测得小型组件红外数据。
FLIR Axxx系列红外热像仪科研套件让用户可以使用FLIR Research Studio软件简单的“连接➞查看➞记录➞分析”工作流程，为研发场景快速获取和分析红外测量结果。
简化分析和协作
FLIR Research Studio的简单“连接-查看-记录-分析”工作流有助于您快速获取和分析红外检测结果
精确可靠
多种可选镜头确保获得尽可能多的目标像素数；清晰的自动或手动调焦能有效改善热测量精度
连接性能稳定
通过标配的以太网供电（PoE）和Wi-Fi连接至您的工作站（专业套件），无需额外电缆
技术参数
红外分辨率：320×240像素
探测器像素间距：17 µm
像素间距：17 µm
波长范围：7.5–14.0 µm
探测器类型：非制冷型微测辐射热计
动态范围：16 位
热灵敏度/NETD：取决于镜头：<30 mK 至 <40 mK
显示帧频：30 Hz
标准测温范围：-20℃ 至 120℃；0°C 至 650°C ；300°C 至 1500°C
调焦：单次对比，电动，手动
成像与光学
波长范围：7.5–14.0 µm
动态范围：16 位
红外分辨率：320×240像素
镜头：24°
镜头识别：自动
可见光相机：可选附件
可选镜头：2x 微距，6°、14°、42°
可选镜头：2x 微距，DFOV (24°/14°)，6°，14°，42°
热灵敏度/NETD：取决于镜头：<30 mK 至 <40 mK
视场角（FOV）：24° × 18°
数字数据传输到PC：工作站千兆以太网（RTSP、GigE Vision）连接，运行随附 Research Studio 软件
探测器类型：非制冷型微测辐射热计
探测器像素间距：17 µm
调焦：单次对比，电动，手动
微距模式：配有
显示帧频：30 Hz
像素间距：17 µm
重量[含镜头]：0.82 kg
最小焦距：2.0× 微距：18 mm，24°：0.15 m，24° 带微距模式：17 mm，42°：0.15 m，14°：1.0 m，6°：5.0 m DFOV (24°/14°)：0.18 m 和 1.0 m
测量与分析
标准测温范围：-20℃ 至 120℃；0°C 至 650°C ；300°C 至 1500°C
精度：环境温度为 15°C 至 35°C 以及目标温度高于 0°C 的情况下，±2°C 或读数的 ±2%
通讯与数据存储
WiFi：可选功能
命令与控件：千兆以太网 (RTSP, GigE Vision)
数字输出：3x 光隔离，0-48 VDC，最大 350 mA（60°C 时减额至 200 mA）。固态光继电器，1x 专用为故障输出 (NC)
数字输入：2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
数字输入/输出连接器类型：M12 阳 12 针 A 码（和外部电源共用）
以太网电源：以太网供电，PoE IEEE 802.3af class 3供电标准
以太网连接器类型：M12 8针 X码，阴
以太网通信：GigE Vision版本 1.2，兼容客户端API GenICam，TCP/IP套接字（FLIR专有）
以太网图像流：是
常规
尺寸[长×宽×高]（含镜头）：123 × 77 × 77 mm
电源
电力电缆配置：以太网供电或外部电源
电源：24/48 V DC 最大8 W
电源连接：M12 阳 12针 A码（与数字量输入/输出共用）
外部电压：18-56 VDC，最大功率 8 W
环境与认证
安装：2 边 UNC ¼″-20 4 边 4× M4
存储温度范围：IEC 68-2-1和IEC 68-2-2，-40°C 至 70°C 达16小时
封装：IEC 60529、IP 54、IP66 带附件
工作温度：-20°C 至 50°C： • -20°C 至 40°C（在大气中） • 40°C 至 50°C（104°F 至 122°F）（安装在冷却板附件上） • 热像仪外壳最高温度：65°C
抗振动：IEC 60068-2-6，0.15 mm（10–58 Hz）和2 g（58–500 Hz），正弦曲线 IEC 61373 Cat 1（铁路）
抗撞击：IEC 60068-2-27, 25 g
深圳银飞电子有售FLIR A500红外热像仪科研套件，文章来源于FLIR
答案在这里：热像仪是一种非接触的测温仪器，通过对物体表面的热（温度）分布成像与分析，能够快速发现物体的热缺陷。用在电子行业，可以广泛应用于检测PCB电路板、芯片、LED、新能源电池与节能、充电桩等各种电路和设备，是电子工程师做热分析的必备工具。
今天给大家推荐一款电子元器件研究专用热像仪FLIR Axxx系列红外热像仪科研套件。其可以简化温度测量工作，可为电子、航空航天、生命科学等广泛应用领域的研究人员和工程师提供极大的便利。

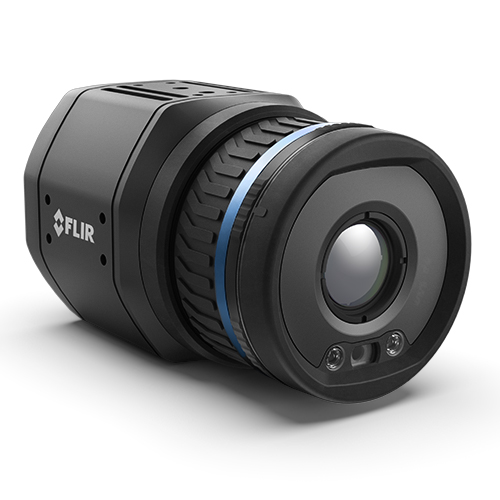

FLIR A500红外热像仪科研套件
出色分辨率，精准定位故障

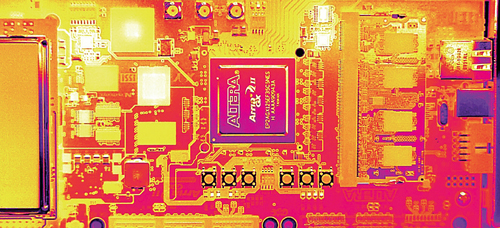

PCB板上元件众多，如果有短路、击穿、焊接不良等故障，排查和定位需要丰富的经验，同时耗时较多。借助红外热像仪，维修人员可以将故障电路板的热像图和正常热像图比对，定位温度异常的元器件，再有针对性的测试，可显著提高工作效率。
FLIR Axxx系列红外热像仪科研套件主要在红外热像仪分辨率上略有不同，其中FLIR A400的分辨率为320x240，A500的分辨率为464x348，A700的分辨率为640x480，搭配出色的测量精度（＜±2℃）和<30mK至<50mK的热灵敏度（因镜头而异），可准确检测出细小温差，精准定位电子元器件的故障点。
标准套件：满足基本科研需求

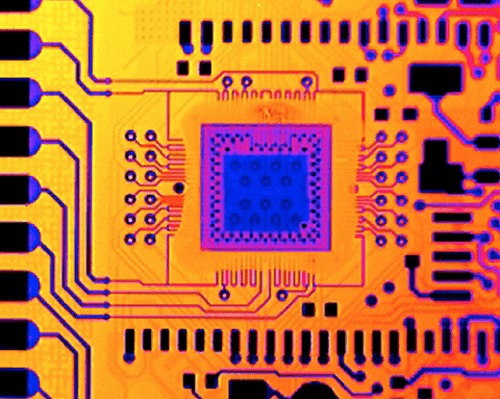

当电子系统发生故障时，需要合适的工具来快速识别故障或短路。非接触式热成像可以帮助您直观地定位问题区域，以加快故障排除和验证维修的速度。
标准套件以FLIR Axxx系列红外图像流热像仪为基础，标配24°镜头，或者搭配FLIR FlexView双视场镜头，可实现“1个镜头2种视场角”，瞬间从广域视场切换到长焦视场，而无需更换镜头，提高研发检测的效率。其支持FLIR微距模式，能看清大部分元器件的状况，可轻松满足多数研究和开发应用的需要。

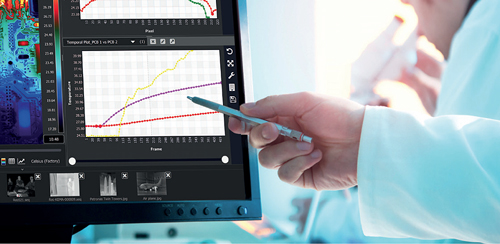

专业套件：看清更小的目标
随着元件体积的不断缩小，面临的发热问题急剧增加。设想一下，从尺寸约为9”×13”的VXI电路板至智能手机仅几百微米的单个元件，普通的热像仪也许很难分辨其细小的温差，幸好FLIR Axxx系列专门开发了更精密的专业套件！
简化分析和协作
FLIR Research Studio的简单“连接-查看-记录-分析”工作流有助于您快速获取和分析红外检测结果
精确可靠
多种可选镜头确保获得尽可能多的目标像素数；清晰的自动或手动调焦能有效改善热测量精度
连接性能稳定
通过标配的以太网供电（PoE）和Wi-Fi连接至您的工作站（专业套件），无需额外电缆
技术参数
红外分辨率：320×240像素
探测器像素间距：17 µm
像素间距：17 µm
波长范围：7.5–14.0 µm
探测器类型：非制冷型微测辐射热计
动态范围：16 位
热灵敏度/NETD：取决于镜头：<30 mK 至 <40 mK
显示帧频：30 Hz
标准测温范围：-20℃ 至 120℃；0°C 至 650°C ；300°C 至 1500°C
调焦：单次对比，电动，手动
成像与光学
波长范围：7.5–14.0 µm
动态范围：16 位
红外分辨率：320×240像素
镜头：24°
镜头识别：自动
可见光相机：可选附件
可选镜头：2x 微距，6°、14°、42°
可选镜头：2x 微距，DFOV (24°/14°)，6°，14°，42°
热灵敏度/NETD：取决于镜头：<30 mK 至 <40 mK
视场角（FOV）：24° × 18°
数字数据传输到PC：工作站千兆以太网（RTSP、GigE Vision）连接，运行随附 Research Studio 软件
探测器类型：非制冷型微测辐射热计
探测器像素间距：17 µm
调焦：单次对比，电动，手动
微距模式：配有
显示帧频：30 Hz
像素间距：17 µm
重量[含镜头]：0.82 kg
最小焦距：2.0× 微距：18 mm，24°：0.15 m，24° 带微距模式：17 mm，42°：0.15 m，14°：1.0 m，6°：5.0 m DFOV (24°/14°)：0.18 m 和 1.0 m
测量与分析
标准测温范围：-20℃ 至 120℃；0°C 至 650°C ；300°C 至 1500°C
精度：环境温度为 15°C 至 35°C 以及目标温度高于 0°C 的情况下，±2°C 或读数的 ±2%
通讯与数据存储
WiFi：可选功能
命令与控件：千兆以太网 (RTSP, GigE Vision)
数字输出：3x 光隔离，0-48 VDC，最大 350 mA（60°C 时减额至 200 mA）。固态光继电器，1x 专用为故障输出 (NC)
数字输入：2x 光隔离，Vin（低）= 0–1.5 V，Vin（高）= 3–25 V
数字输入/输出连接器类型：M12 阳 12 针 A 码（和外部电源共用）
以太网电源：以太网供电，PoE IEEE 802.3af class 3供电标准
以太网连接器类型：M12 8针 X码，阴
以太网通信：GigE Vision版本 1.2，兼容客户端API GenICam，TCP/IP套接字（FLIR专有）
以太网图像流：是
常规
尺寸[长×宽×高]（含镜头）：123 × 77 × 77 mm
电源
电力电缆配置：以太网供电或外部电源
电源：24/48 V DC 最大8 W
电源连接：M12 阳 12针 A码（与数字量输入/输出共用）
外部电压：18-56 VDC，最大功率 8 W
环境与认证
安装：2 边 UNC ¼″-20 4 边 4× M4
存储温度范围：IEC 68-2-1和IEC 68-2-2，-40°C 至 70°C 达16小时
封装：IEC 60529、IP 54、IP66 带附件
工作温度：-20°C 至 50°C： • -20°C 至 40°C（在大气中） • 40°C 至 50°C（104°F 至 122°F）（安装在冷却板附件上） • 热像仪外壳最高温度：65°C
抗振动：IEC 60068-2-6，0.15 mm（10–58 Hz）和2 g（58–500 Hz），正弦曲线 IEC 61373 Cat 1（铁路）
抗撞击：IEC 60068-2-27, 25 g
深圳银飞电子有售FLIR A500红外热像仪科研套件，文章来源于FLIR
