日本三丰mitutoyo薄片千分尺122-141
日本三丰mitutoyo薄片千分尺122-141,122系列BLM-25W/.4T带硬质合金头千分尺，测量范围为：0~25mm，分度值为0.01mm，测砧和测微螺杆的端面为薄片型，可用于测量花键轴、键槽等不易测量位置的凹槽尺寸，带有恒定测力的装置。
注：1）数显型和422-230-30型提供一个隔热罩作为标准配件。
本类型不属于防水规格。

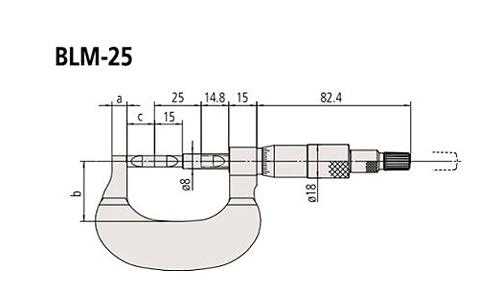

尺寸图
●精度：±(2+ 最大测量长度 )μm (小数圆整)
●平行度：测量范围小于 75mm 型为 3μm
●测量范围大于 100mm 型为100 (3+ 最大测量长度 )μm (小数圆整)
* 422 系列不包含量化误差
选件
●连接电缆
●1m：05CZA662
●2m：05CZA663
●USB Input Tool
●USB-ITN-E (2m)：06AFM380E
●U-WAVE-T 连接电缆
●02AZD790E(160mm)
●02AZE140E：脚踏开关用
●Quickmike
●Quickmike的快速进给速度可达10mm/rev
●可快速测量不同形状的工件。
●垂直方向上的测砧和测微螺杆之间的偏差。
深圳银飞电子有售BLM-25薄片千分尺122-141，文章来源于日本三丰mitutoyo
薄片千分尺特点
1、测砧和测螺杆的端面为端面为薄片型，可用于测量花键轴、键槽等不易测量位置的凹槽尺寸；
2、可用硬质合金测量面；
3、直径式测螺杆型；
4、带有恒定测力的装置。
| 普通型货号 | 型号 | 测量范围 | 分辨力 | 备注 |
| 122-101 | BLM-25 | 0-25mm | 0.01mm | A型 |
| 122-102 | BLM-50 | 25-50mm | ||
| 122-103 | BLM-75 | 50-75mm | ||
| 122-104 | BLM-100 | 75-100mm | ||
| 122-105 | BLM-125 | 100-125mm | ||
| 122-106 | BLM-150 | 125-150mm | ||
| 122-107 | BLM-175 | 150-175mm | ||
| 122-108 | BLM-200 | 175-200mm | ||
| 122-109 | BLM-225 | 200-225mm | ||
| 122-110 | BLM-250 | 225-250mm | ||
| 122-115 | BLM-275 | 250-275mm | ||
| 122-116 | BLM-300 | 275-300mm | ||
| 122-111 | BLM-25/.4T | 0-25mm | B型 | |
| 122-112 | BLM-50/.4T | 25-50mm | ||
| 普通测微螺杆（带硬质合金头） | ||||
| 122-161 | BLM-25W | 0-25mm | 0.01mm | c型 |
| 122-162 | BLM-50W | 25-50mm | ||
| 122-141 | BLM-25W/.4T | 0-25mm | D型 | |
| 122-142 | BLM-50W/.4T | 25-50mm | ||
| 数显型Quickmike型（LCD）（带硬质合金头） | ||||
| 422-270-30 | BLM-25MXW | 0-25mm | 0.001mm | c型 |
| 422-271-30 | BLM-25MXW/.4T | D型 |
本类型不属于防水规格。
尺寸图
| 型号 | 测量范围 | L | a | b | c |
| BLM-25MX | 0-25mm | 0 | 11 | 31 | 12.5 |
| BLM-50MX | 25-50mm | 25 | 12.2 | 50 | 12.6 |
| BLM-75MX | 50-75mm | 50 | 14.6 | 57 | 13 |
| BLM-100MX | 75-100mm | 75 | 16.7 | 76 | 16 |
| BLM-25MX/.4T | 0-25mm | 0 | 11 | 31 | 12.5 |
| BLM-50MX/.4T | 25-50mm | 25 | .12.2 | 50 | 12.6 |
| BLM-25MXW | 0-25mm | 0 | 11 | 31 | 12.5 |
| BLM-25MXW/.4T | 0-25mm | 0 | 11 | 31 | 12.5 |
| BLM-25 | 0-25mm | 0 | 7.8 | 32 | 15 |
| BLM-50 | 25-50mm | 25 | 12.2 | 49 | 14.5 |
| BLM-75 | 50-75mm | 50 | 14.6 | 60 | 14.5 |
| BLM-100 | 75-100mm | 75 | 16.7 | 79 | 17.5 |
| BLM-125 | 100-125mm | 100 | 18.8 | 94 | 17.9 |
| BLM-150 | 125-150mm | 125 | 19.1 | 106 | 18.3 |
| BLM-175 | 150-175mm | 150 | 18.2 | 118 | 18.5 |
| BLM-200 | 175-200mm | 175 | 16.8 | 130 | 18.9 |
| BLM-225 | 200-225mm | 200 | 18 | 143 | 17.7 |
| BLM-250 | 225-250mm | 225 | 156 | 18.7 | |
| BLM-275 | 250-275mm | 250 | 169 | ||
| BLM-300 | 275-300mm | 275 | 181 | ||
| BLM-30QM | 0-30mm | 0 | 8.5 | 36 | |
| BLM-55QM | 25-55mm | 25 | 10.3 | 47 | 13.5 |
●平行度：测量范围小于 75mm 型为 3μm
●测量范围大于 100mm 型为100 (3+ 最大测量长度 )μm (小数圆整)
* 422 系列不包含量化误差
●连接电缆
●1m：05CZA662
●2m：05CZA663
●USB Input Tool
●USB-ITN-E (2m)：06AFM380E
●U-WAVE-T 连接电缆
●02AZD790E(160mm)
●02AZE140E：脚踏开关用
●Quickmike
●Quickmike的快速进给速度可达10mm/rev
●可快速测量不同形状的工件。
●垂直方向上的测砧和测微螺杆之间的偏差。
深圳银飞电子有售BLM-25薄片千分尺122-141，文章来源于日本三丰mitutoyo
