福禄克1508绝缘电阻测试仪作为明星产品，相信已经被很多工程师熟知或正在使用。不够大家可能还没有发现，1508其实不仅是绝缘测试，还有很多容易被大家忽略的其他功能和隐藏技能。接下来就为大家一一分享吧

1、接地耦合电阻测试功能

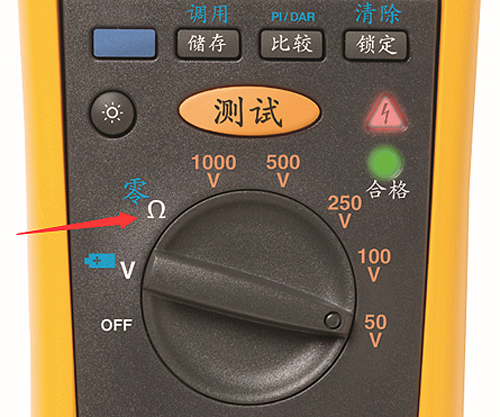

Fluke1508和Fluke1503 的电阻档位（如下图示），是指的接地耦合电阻功能，使用恒流源测量的电阻，短路电流为 >200mA 直流。可以用于等电位测量，比如引下线和接地体之间的过渡电阻，或者光伏面板之间的等电位连接线。

2、导线内阻归零设置

在使用 F1508 或 F1503 进行接地耦合电阻测试之前，可以先使用此功能排除导线内阻的影响。将表笔的两端短接，拨盘停留在接地耦合电阻（Ω零）档位，按住蓝色按钮等到显示屏出现短划线符号，测试仪测量表笔的电阻，1508会将读数保存在内存中，并将其从读数中减去。当测试仪在关闭状态时，仍会保存探头的电阻读数。如果探头电阻大于 2 Ω，则不会被保存且需要更换表笔。

3、绝缘电阻、万用表测电阻、接地电阻、等电位电阻（接地耦合电阻）、测试原理有什么区别

这四种电阻测试原理均根据欧姆定律进行计算，具体区别为：
1、绝缘电阻 - 测试电压为高压直流电压，通过测试泄露电流计算绝缘电阻，短路电流一般<5mA。
2、万用表测电阻-一般为电压源对比法（直流低电压2V）或者测被测电阻上电压除以电流源（直流）法。短路电流一般较小 <0.6 mA。
3、接地电阻（接触式）- 测试电压一般为交流低电压（20/48V） ，短路电流一般需大于200mA。
4、等电位电阻（接地耦合电阻）-测试电压一般为直流低电压（4-8V），短路电流大于200mA (大多数工业应用现场都使用直流，个别应用使用交流比如电视台雷达站或者高频的设备。 F1508 和 1503 的锁定功能，按下此按钮后在解除之前，可以一直将绝缘电阻测试仪保持在测试状态,比如在需要长时间测试时，可以选择锁定功能。

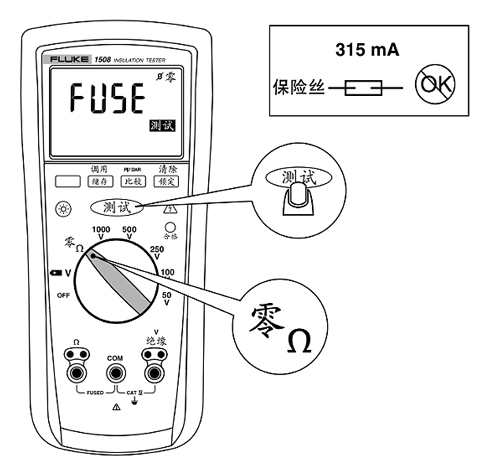

自测保险丝
F1508 和 1503 的开关旋转到接地耦合电阻位置，按住“测试”按键，如果屏幕读数显示“FUSE”，则表明保险丝已经损坏，应予以更换。一般导致绝缘电阻测试仪保险丝烧坏的误操作为，使用接地耦合电阻档位测试时带有电压，而绝缘档位不会导致保险丝烧坏。 用户能得到的利益
●测量不同电压等级设备时，只需要携带一台绝缘测试仪
●更专业分析绝缘故障，即使在没有参考数据，也方便地判断设备绝缘是否合格
●提升工作效率，当电路存在电压时拒绝测试，更加安全
●数字显示，更加直观；随时存储和调出数据，更加方便高效

交流/直流电压测量
精度	范围	600.0 V
	分辨率	0.1 V
	50 Hz 至 400 Hz ± (% 读数 + 数字)	± (2 % + 3)
输入阻抗	3 MΩ （标称值）, < 100 pF
共模抑制比 （1 kΩ 不平衡)	> 60 dB，在直流、50 或 60 Hz时
过载保护	600 V 有效值 或直流
接地线电阻测量
量程/分辨率	20.00 Ω	0.01 Ω
	200.0 Ω	0.1 Ω
	2000 Ω	1 Ω
	20.00 kΩ	0.01 kΩ
精度	± (1.5 % + 3)
过载保护	2 V 有效值或直流
开路测试电压	> 4.0 V, < 8 V
短路电流	> 200.0 mA
绝缘技术指标
测量范围	0.01 MΩ 至 10 GΩ
测试电压	50 V、100 V、250 V、500 V、1000 V
测试电压准确度	+ 20 %, - 0 %
短路测试电流	1 mA，标称值
自动放电	当 C = 1 µF 或更小时，放电时间 <0.5 s
带电电路检测功能	在进行测试初始化之前，如果检测到大于 30 V 的电压，则禁止进行测试。
最大容性负载	在高达 1 µF 的负载下可工作。
一般技术参数
施加到任意端子上的最大电压	600 V 交流有效值或直流
储存温度	-40 °C 至 60 °C （-40 °F 至 140 °F）
工作温度	-20 °C 至 55 °C （-4 °F 至 131 °F）
温度系数	0.05 × （给定准确度） / °C，温度 < 18 °C 或 > 28 °C （< 64 °F 或 > 82 °F）时
相对湿度	0 % 至 95 %，在 10 °C 至 30 °C （50 °F 至 86 °F）时
	0 % 至 75 %，在30 °C 至 40 °C （86 °F 至 104 °F)
	0 % 至 40 %，在40 °C 至 55 °C （104 °F 至 131 °F）
抗振性	随机，2 g，5-500 Hz，符合 MIL-PRF-28800F，Class 2 仪器的要求
抗冲击性	1 米跌落，符合IEC 61010-1第2版（1米跌落试验，6面，橡木地板）的要求
电磁兼容	在3 V/M的RF场中，准确度 = 给出的准确度（EN 61326-1:1997）
安全	符合ANSI/ISA 82.02.01 （61010-1）2004、 CAN/CSA-C22.2 No. 1010.1 和 IEC/EN 61010-1 第2版对CAT IV 600 V 设备的要求
认证	CSA，符合标准CSA/CAN C22.2 No. 1010.1； TUV，符合标准 IEC/EN 61010-1第2版
电池	4节 AA 型号的电池（(NEDA 15A 或 IEC LR6）
电池寿命	用于绝缘测试时:	在室温下用新电池至少可进行 1000次绝缘测试。 测试均指标准测试:1000 V，至1 MΩ，占空比为 5秒钟打开，25秒种关闭。
	电阻测量时:	在室温下利用新电池至少可进行 2500 次接地电阻测量。 测试均指标准测试:1 Ω，占空比为 5秒钟打开，25秒钟关闭
尺寸	5.0 cm 高×10.0 cm 宽×20.3 cm 长（1.97 in 高×3.94 in 宽×8.00 in 长）
重量	550 g （1.2 lb）
IP 等级	IP40
海拔高度	工作	2000 m CAT IV 600 V，3000 m CAT III 600 V
	非工作（储存）	12,000 m
过载能力	110 % 范围

深圳银飞电子有售Fluke1508绝缘电阻测试仪，文章来源于Fluke
