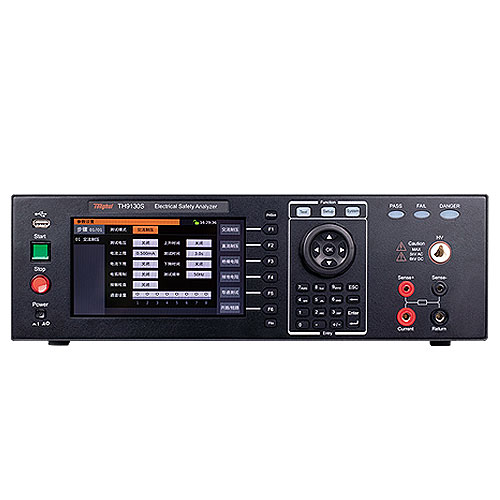

TH9130S系列多通道高功率耐压接地测试仪惊喜来临!
TH9130S系列为多通道高功率耐压接地测试仪,可执行大功率交流耐压、直流耐压、绝缘电阻、接地电阻及导通测试,集五项电子测试功能于一身,多应用于电子电器设备的全性能测试,可测量复杂的安规要求,提高生产测试效率。
在电气设备的安全运行中,接地测试是一项非常重要的测试项目!主要目的为了确定被测物在故障的情况下,安全接地线是否能承担故障的电流流量,这就要求接地的电阻值必须越低越好,这样才能保证一旦产品发生故障时,在输入的电源开关未断电前,可以让使用者免于触电的危险。
*ACW: 交流耐压,DCW直流耐压,IR: 绝缘电阻,GB: 接地电阻
*高压和接地通道数可按需求定制
深圳银飞电子有售TH9130S系列多通道高功率耐压接地测试仪,文章来源于同惠

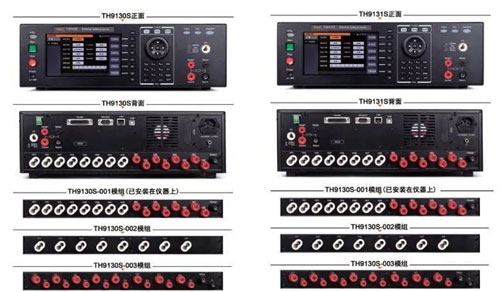

多通道
在传统的耐压绝缘测试仪中,普遍存在通道少,自动化程度不高等问题,TH9130S系列具备多通道(8通道多种不同功能组合)切换方式、操作性强和高效的人机交互界面,可实现快速响应,快速处理,快速反馈。
在传统的耐压绝缘测试仪中,普遍存在通道少,自动化程度不高等问题,TH9130S系列具备多通道(8通道多种不同功能组合)切换方式、操作性强和高效的人机交互界面,可实现快速响应,快速处理,快速反馈。
高功率
耐压测试:输出功率AC:500VA/200VA(5kV/100mA , 5kV/40mA),DC:120VA(6kV/20mA),因此可用来为大功率的电器、电机等方面设备做耐压测试,也可以对零件做同样的测试。

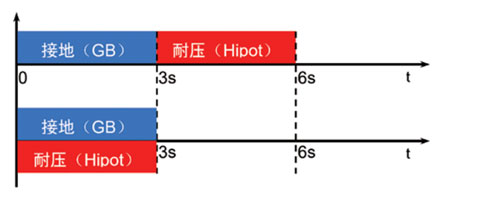

耐压/接地同步测试耐压测试:输出功率AC:500VA/200VA(5kV/100mA , 5kV/40mA),DC:120VA(6kV/20mA),因此可用来为大功率的电器、电机等方面设备做耐压测试,也可以对零件做同样的测试。
功能 | 基本参数 | 说明 | |||||||
交流耐压ACW | 电压 | 0.05-5.0kV |
大功率输出,适合带电机家电如冰箱、空调、洗衣机等测试 大功率变压器、大功率电机测试 |
||||||
电流 |
0.001mA-100mA(电压 > 4kV) 0.001mA-120mA(电压≤ 4kV) |
||||||||
功率 | 500VA | ||||||||
直流耐压DCW | 电压 | 0.05-6.0kV | 测试结束后自动放电,保障人体安全 | ||||||
电流 |
0.0001mA-20mA(电压<1.5kV) 0.0001mA-25mA(电压<1.5kV) |
||||||||
功率 | 150VA | ||||||||
绝缘电阻IR | 电压 | 0.05-6.0kV |
输出电压超过市场上大多数绝缘 测试仪的1kV |
||||||
电阻 | 0.1MΩ- 50.0GΩ | ||||||||
接地电阻 | 电流 | 1.00-40.00A (AC) |
满足大多数接地电阻测试要求可与 耐压同时测试,提高测试效率 |
||||||
电压 | 3.00-8.00V | ||||||||
阻值 | 0-600mΩ | ||||||||
导通 | 电流 | 0.0001A-0.1A | |||||||
电阻 | 0.00-10.000kΩ |
TH9130S系列电流最大可达40A,并可对测试电压进行设置。亦可与耐压测试同时进行,大大缩短测试时间,提高测试效率。
TH9130S系列包括以下8种类型
型号系列 | TH9130S | TH9131S | |||||||||||||||
扫描模块 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | TH9130S-004 | TH9130S-001 | TH9130S-002 | TH9130S-003 | |||||||||
高压 | ACW | 5.0kV/100mA/500VA | 5.0kV/40mA/200VA | ||||||||||||||
DCW | 6.0kV/20mA/120VA | ||||||||||||||||
IR | 电压: 6.0kV; 电阻: 50.0GΩ | ||||||||||||||||
通道 | 4 | 8 | 8 | × | 4 | 8 | 8 | × | |||||||||
CK接触检查 | √ | √ | √ | × | √ | √ | √ | × | |||||||||
GB | 范围 | 电流: 40.00A (AC) ;电压: 3.00-8.00V; 阻值: 0-600mΩ | |||||||||||||||
通道 | 4 | 8 | × | 8 | 4 | 8 | × | 8 | |||||||||
线制 | 四线 | 二线 | × | 四线 | 四线 | 二线 | × | 四线 | |||||||||
导通 | √ | √ | √ | √ | √ | √ | √ | √ |
*高压和接地通道数可按需求定制
深圳银飞电子有售TH9130S系列多通道高功率耐压接地测试仪,文章来源于同惠
