艾徳克斯IT-M3111 30V/70A/400W灵巧型宽量程直流电源

IT-M3111是一款拥有30V/70A/400W功率的灵巧型宽量程直流电源。其拥有灵活的模组式架构,独立的多通道设计,支持同步运行功能,用户可依据待测物的测试需求任意配置每一个通道,可达16*16通道,满足客制化需求。具有广阔的工程实用价值,适合研发、设计验证和自动测试系统等多种应用场合。从行业应用的角度切入提供完整的测试解决方案。在½1U的Mini体积里,不但可以输出高功率,同时具备较高的性能和多种功能,并且可以进行灵活的组合搭配。支持主从并联模式,全系列机型不但可通过巧妙设计"leg"插接来实现多台叠加安装,而且搭配上架安装套件可满足用户的使用需求。这一系列的推出可帮助工程师更方便更快速、准确的创造和实现测试技术进步。
IT-M3111系列灵巧型宽量程直流电源

T-M3111特点

●½ 1U的Mini体积,高功率密度
●电压/电流上升/下降时间可调,适应各种测试场景
●多达100步的LIST序列编程功能,可以输出各种动态波形
●CC/CV优先权设置功能
●支持主从并机,满足客户更大功率输出要求
●多通道独立控制,一个通讯卡即可控制多达16个通道,可达256通道
●可实现多通道之间时序输出/同步输出/跟踪比例输出
●支持TRACE功能,能够实时绘出电压电流波形(需上位机支持)
●高速测量,高达10次/s的更新速率
●电池充电测试功能
●提供软件看门狗功能,提供可靠的电池自动化测试方案
●提供欠压,欠流,过压,过流,过功率,过温等多种保护功能
●提供自锁功能,当设备自锁时,设备将无法输出
●支持CANOPEN ,LXI,SCPI等多种通讯协议
●可选配五种通讯卡,提供RS232、CAN、LAN、GPIB、USB_TMC、USB_VCP、RS485、外部模拟量和IO等多种控制方式
●支持触发信号输出功能
●支持输出定时功能
●支持Foldback保护功能

IT-M3111功能与优势

小型宽量程电源
1、½ 1U Mini体积,更高功率密度。
2、宽范围输出,一机多用 。
CC&CV优先权功能
允许用自行设定电源ON时的输出模式,防止电源输出ON时的过冲。选择CV优先模式,电源优先高速建立电压的同时抑制电压过冲的产生。选择CC优先模式,电源优先高速建立电流的同时抑制电流过冲的产生。

CC&CV优先权功能

同步运行(Link)
IT-M3111组成多通道电源系统后,可以配置同步功能,用户可以根据自身测试需求设置On/Off、Track、Duplicate三种同步模式。不但多台电源之间,可以输出On/Off同步、Save/Recall功能同步,设置优先模式同步、电压/电流上升/下降设置值同步以及Protect 菜单功能同步,还可设置多台电源之间的电压设置值成比例关系变化。

同步运行(Link)

多通道独立控制,可达256通道
IT-M3111具备独立多通道的设计架构, 16台IT-M3111组成多通道电源系统后,每台仪器界面会显示通道号。将其中一台电源的通讯接口与PC 端连接,可在上位机软件中独立控制系统中的每台电源,每个通道可完全独立操作。IT-M3111系列可达16*16通道,1个37U机柜内就可达64通道,透过并联功能可支持多种不同功率的待测物测试,并且使用户的使用更为弹性,设备的使用率大幅提高。

多通道独立控制,可达256通道

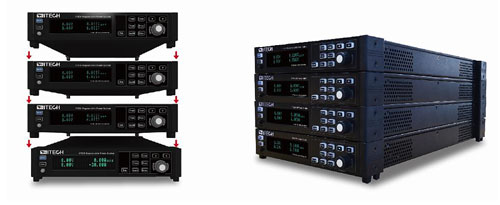

模块架构,任意组合
IT-M3111采用不同于ITECH以往的外观,配合侧面通风设计,灵活的模块式架构可以轻松的将IT-M3111系列进行直接叠放,无需再选购任何配件,开放式的让用户任意组合,就像积木堆叠一样简易方便。
模块架构,任意组合
电池充电功能
IT-M3111具有电池充电功能,可对电池进行充电测试。用户通过面板就可自行设置电池四种测试关断条件:关断电压、关断电流、关断容量和充电时间。当四者中任意一种条件满足时,即会自动中断测试。测试过程中可观测电池的电压、充电时间和已充电容量。同时,IT9000上位机软件配置看门狗功能,为用户提供可靠的自动化测试方案。
模块架构,任意组合

ON/OFF延迟功能
该功能应用为多机输出时序控制,例如用同一信号触发输出,设置不同的On Delay/ Off Delay即可实现毫秒级时序控制输出。
Bleeder 功能
泄放电路功能设置为ON,在电源OUTPUT OFF后可实现电压的快速下降。泄放电路功能设置为OFF,则可防止过放电。可以省去电池在充电测试时所必需的用于防止逆电流的二极管。
外部模拟控制功能
IT-M3111系列配置外部模拟量功能,通过模拟量可实现远程控制电压和电流值;远程监控电压和电流值及 CC 和 CV 状态;远程监控仪器 On/Off 状态、带载状态和故障状态;清除仪器故障;信号带宽内支持任意波形(模拟量信号带宽小于 100HZ)。
全面的保护功能
IT-M3111具备过电压保护(OVP)、过电流保护(OCP)、过功率保护(OPP)、欠电压保护(UVP)、欠电流保护(UCP)和过温度保护(OTP),这些功能可禁用输出以保护被测设备和电源不受损坏
Foldback保护功能
IT-M3111拥有Foldback保护功能,用于电源CV/CC切换时关闭输出,以达到保护某些对电压过冲、电流过冲敏感的待测物。用户可以指定工作模式,并设置保护延迟时间,若当前工作模式发生切换,延迟时间耗尽即触发保护,关闭输出。

型号 电压 电流 功率 分辨率 精 度 接 口 尺寸
IT-M3110 20V 100A 400W 1mV/10mA ≤0.03%+20mV/≤0.1%+100mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3111 30V 70A 400W 1mV/10mA ≤0.03%+20mV/≤0.1%+70mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3112 80V 22A 400W 1mV/10mA ≤0.03%+40mV/≤0.1%+30mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3113 150V 12A 400W 10mV/1mA ≤0.03%+75mV/≤0.1%+20mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3114 300V 6A 400W 10mV/1mA ≤0.03%+200mV/≤0.1%+20mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3115 600V 3A 400W 10mV/1mA ≤0.03%+200mV/≤0.1%+10mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3120 20V 100A 850W 1mV/10mA ≤0.03%+20mV/≤0.1%+100mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3121 30V 70A 850W 1mV/10mA ≤0.03%+20mV/≤0.1%+70mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
IT-M3122 80V 22A 850W 1mV/10mA ≤0.03%+40mV/≤0.1%+30mA 选配RS232/CAN/LAN/ GPIB/USB/RS485/外部模拟量 ½ 1U 505*234*58(mm)
深圳银飞电子有售IT-M3111系列宽量程直流电源,文章来源于艾德克斯
