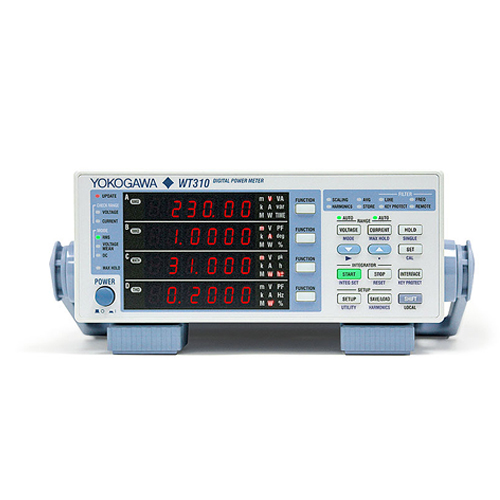

数字功率计WT300系列
横河测试测量YOKOGAWA数字功率分析仪和功率计价比优异,受到用户高度认可。新推出的第五代数字功率计WT300系列提供升级创新的测量功能,可以帮助工程师进行基本电力测量,是待机功率测量、能源之星®和IEC62301测试、电池充放电能以及其他低功率分析测量的理想工具。
同类首款

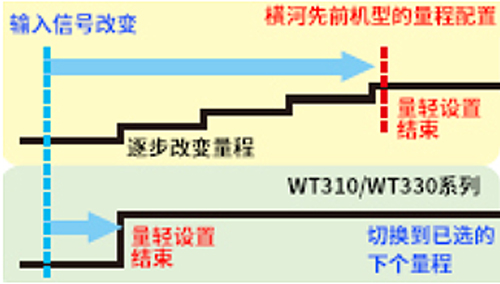

指定量程的自动量程功能。
自动量程功能可在指定几档量程内自动选择或改变量程。这样可以缩短量程改变时间,使测试更快、更高效。
深圳银飞电子有售WT300系列数字功率计,文章来源于日本横河
深圳银飞电子有售数字功率计WT300系列,文章来源于横河
WT300和WT330系列数字功率计性能卓越、可靠性高,值得信赖。
WT300系列功率计功能得到强化,一台即可支持从低频到高频变频器的所有测量应用。
●基本精度: 读数的0.1%
●DC测量: 0.5 Hz to 100 kHz 频率范围
●测量所有交直流参数
●紧凑设计(半机架尺寸)
●标配USB、GPIB(或RS232)接口
●50μA低电流测量(仅限WT310)
●40Arms大电流测量(仅限WT310HC)
●高速数据更新(最快每秒10个读数)
●常规测量和谐波测量同时进行
●可选以太网接口
●附带WTViewerFreePlus软件
●通过WT310系列执行单相测量
●通过WT300系列执行分相和三相测量
同类首款
指定量程的自动量程功能。
自动量程功能可在指定几档量程内自动选择或改变量程。这样可以缩短量程改变时间,使测试更快、更高效。
行业首款
积分测量时的自动量程功能。
功率分析仪和功率计在积分模式下测量功耗和待机功耗时,通常需要固定测量量程。但是,如果输入电平超过已选量程最大值,测量结果将是错误的,还需要在更高的量程下重复测试。WT300系列可以在积分模式下自动高速切换量程,不需要重复测试。
WT210/230 和 WT310/330 对照表
DC功率测量精度 |
读数的0.1%+量程的0.2%
|
读数的0.3%+量程的0.2%
|
读数的0.3%+量程的0.2%
|
|
电流量程 (CF=3) | 直接输入 |
5m/10m/20m/50m/100m/200m/
0.5/1/2/5 /10/20[A](WT310) 0.5/1/2/5/10/20[A](WT332/WT333) |
1/2/5/10/20/40[A]
|
5m/10m/20m/50m/100m/200m/
|
外部电流输入 |
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m /1/2[V] (选件) |
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m/500m /1/2[V] (选件) |
EX1: 2.5/5/10[V]
EX2: 50m/100m/200m[V] (选件) |
|
电压和电流的有效输入范围 (CF=3) |
1% to 130%
|
1% to 100% (仅限40A量程)
|
1% to 130%
|
|
电压和电流的最大显示值 (CF=3) |
1% to 140%
|
1% to 110% (仅限40A量程)
|
1% to 140%
|
|
功率因数的影响 (CF=3) | 0 |
(功率读数)×{(功率读数误差%)+(功率量程误差%)
×(功率量程/视在功率指示值)+tanØ×(PF=0时的影响)%} |
(功率读数)×{(功率读数误差%)+(功率量程误差%)
×(功率量程/视在功率指示值)+tanØ×(PF=0时的影响)%} |
增加(功率读数
)×{tanØ×(PF=0时的影响)}% |
同时测量RMS和电压MEAN&DC |
是
|
是
|
否
|
|
频率测量 |
2通道(电压和电流) |
2通道(电压和电流)
|
1通道(电压或电流)
|
|
显示项目数 |
4项
|
4项
|
3项
|
|
采样率 |
约100kS/s
|
约100kS/s
|
约50kS/s
|
|
谐波测量 |
是(选件, /G5)
|
是(选件, /G5)
|
是(选件, /HRM)
|
|
设置THD运算的最大分析次数 |
是 (选件, 1-50th)
|
是 (选件, 1-50th)
|
否
|
|
积分模式下的自动量程 |
是
|
是
|
否
|
|
通信
接口
|
USB |
是
|
是
|
否
|
GP-IB |
是 GP-IB 或 RS-232
|
是 GP-IB 或 RS-232
|
是 (选件) GP-IB 或 RS-232C
|
|
RS-232 |
是 RS-232 或 GP-IB
|
是 RS-232 或 GP-IB
|
是 RS-232 或 GP-IB
|
|
以太网 |
是 (选件)
|
是 (选件)
|
否
|
|
GP-IB是否符合IEEE标准 |
IEEE488.2
|
IEEE488.2
|
IEEE488.1 和 IEEE4882.
|
|
比较器功能 |
否
|
否
|
是
|
|
Viewer软件(设置&获取数据) |
免费(附带)
|
免费(附带)
|
免费(附带)
|
WT310/WT332/WT333
|
WT310HC
|
WT210/WT230
|
||
