电能质量测量技术-闪变
闪变测量
相关的术语（1）波动负荷
生产(或运行)过程中周期性或非周期性地从供电网中取用变动功率的负荷。例如：炼钢电弧炉、转机、电弧焊机等。
（2）电压波动 voltagefluctuation
电压方均根值(有效值)一系列的变动或连续的改变。
（3）电压方均根值曲线RMS voltage shape U(t)
每半个基波电压周期方均根值(有效值)的时间函数。

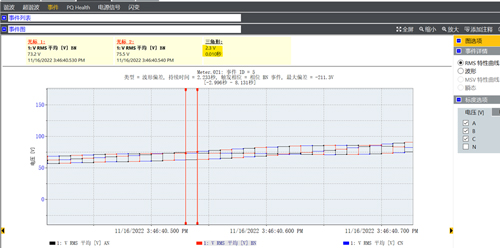

Fluke 1777相电压-时间变化趋势图，时间分辨率10ms
电压方均根值曲线上相邻两个极值电压之差，以系统标称电压的百分数表示。
Tips：使用电能质量分析仪注意事项，事先准确设置标称电压！如果在PT和CT二次侧进行测量，也要按照电力系统的原边标称电压值来设置。
（5）电压变动频度
rate of occurrence of voltage changes
单位时间内电压变动的次数(电压由大到小或由小到大各算一次变动)。不同方向的若次变动，如间隔时间小于30ms，则算一次变动。
（6）闪变 flicker
灯光照度不稳定造成的视感。
（7）短时间闪变值 short term severity Pst
衡量短时间(若干分钟)内闪变强弱的一个统计量值(见下图)短时间闪变的基本记录周期为10 min。

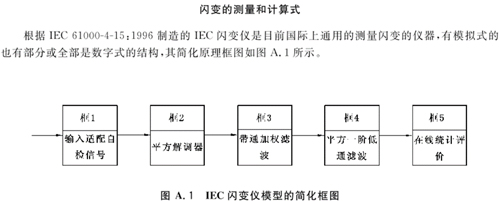

是一个很复杂的一个运算过程
标准简介
该标准规定了电压波动和闪变的限值及测试、计算和评估方法。
适用于交流50Hz电力系统正常运行方式下，由波动负荷引起的公共连接点电压的快速变动及由此可能引起人对灯光闪烁明显感觉的场合。
2008年的标准较2000年的标准在限值上做了一定程度的放宽。
1、闪变测量持续时间、取值方法调整
o 电力系统公共连接点 一个星期(168h)测量
o 单个波动负荷 一天(24h)测量
均取最大值为合格判据
2、长时闪变Plt的限值规定
≤110kV 1
＞110kV 0.8
3、闪变的测量
长时间闪变值Plt由测量时间段内包含的短时间闪变值Pst计算获得：
新一代电能质量分析仪的闪变测量

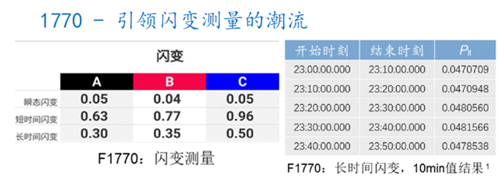

F1770：“plt长时间闪变测量值- 反映了F1770的独家优势，目前，其他仪器的Plt测量值均为2小时间隔即:2小时一个Plt值。但，F1770的Plt值: 10min一个值。1770：不仅高精度满足现有的2小时Plt标准，而且，具有10min的Plt功能满足最新版的国际标准要求。市场上其他仪器目前均不具备该功能。
1770 - 创新闪变测量的潮流
F1770电能质量分析仪特点
1、界面清晰更易用：一键直达两大应用，引导式设置，自动识别电流探头，自动更正接线错误，简洁清晰的中文界面，彩色触摸屏；
2、分析评估更专业：完全符合IEC61000-4-30_3.0版A级标准，分析软件内置GB/T、IEEE519等报告，国网很新谐波标准Q_GDW11938-2018；
3、通讯更通畅：以太网、USB、WiFi、蓝牙、VNC，可远程通讯；
4、功能性能更强大：瞬态电压采样率高达20MS/s，峰值±8kV（F1777）带宽：DC~30kHz，增加2-9kHz高频谐波，9-30kHz超谐波。
深圳银飞电子有售F1770电能质量分析仪，文章来源于福禄克
