福禄克爆款万用表在多行业的应用
在所有的万用表中，有一款国民万用表，那就是鼎鼎有名的15B/17B系列万用表。此款万用表从2006年上市，经过两次升级，已经卖出超过3000000台。今天让我们来看看最新的爆款万用表15B/17B MAX在各行各业的应用。
15B/17B MAX在家电行业的应用

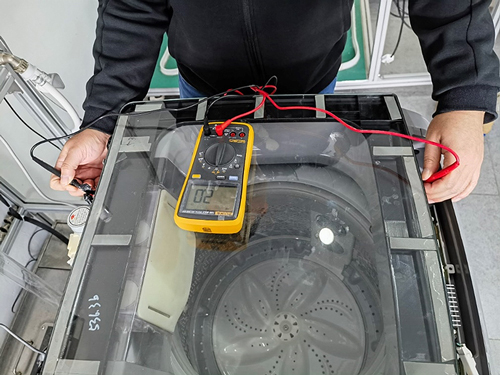

1mm特尖表笔，妥妥搞定线束测量洗衣机的面板检测是某家电研发工程师戚工工作中的重要一环。面板的导线是否连接良好，功能是否通畅都是日常的检测。但是面板的线束常常很狭窄，通常需要另外一个工程师用手把线束掰开，才能用笔尖触到金属的导点。有了MAX系列的特尖表笔，很容易就触碰到金属导点，一个人就能完成测量，省时省力。
15B/17B MAX在新能源行业的应用

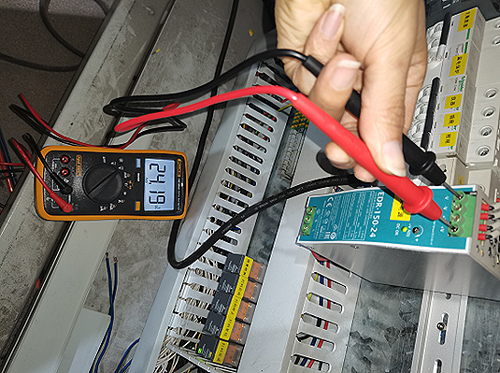

声光报警避免烧保险丝张工是一家新能源公司设备部的，公司主要通过光伏自动化设备制造太阳能电池片。张工日常工作包括电气维修，机械检修和软件的检修。当设备出现跳匝或者报警时，张工立即拿着15B MAX万用表赶到现场，现根据报警的位置测量电压和电流是否正常，如果不正常的话，换掉电器元器件，再用万用表重新测量一遍，如果还不正常，再排查是否是线路上的原因。
在测电流和电压的过程中，极容易把档位和表笔插孔配对错误，导致误操作烧保险丝。在工作紧急的情况下，保险丝坏了很麻烦，需要临时去买，耽误检修工作，从而影响产线的生产。15B MAX的声光报警功能，在档位和表笔插孔匹配错误时，会第一时间发出警告同时伴随屏幕闪红灯，来提醒客户，避免烧保险丝。
15B/17B MAX在工业PCB板维修的应用

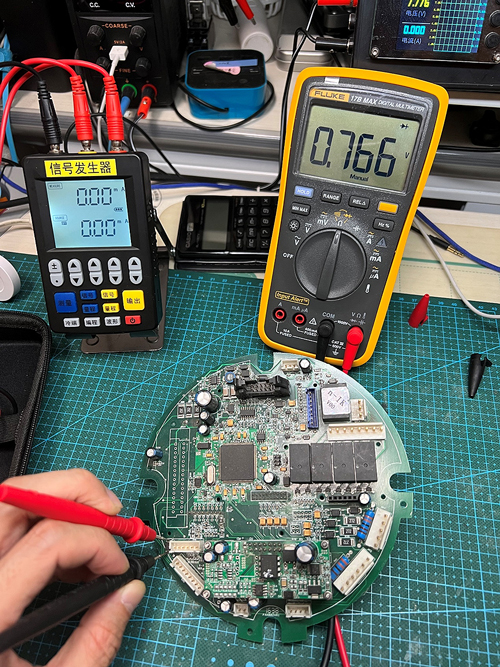

测量工业PCB过程中，最头大的就是贴片元器件的小间距测量位置，老款表笔TL75是无法在狭小的元件线路空间中闪转腾挪的，动不动就容易误触或者导致短路。而新款标配的TL31特尖表笔在板子上测量时，游刃有余，而且尖细的表笔钢尖也很容易进入细小的插孔内部接触弹片或插针。
15B/17B MAX在无人机维修的应用

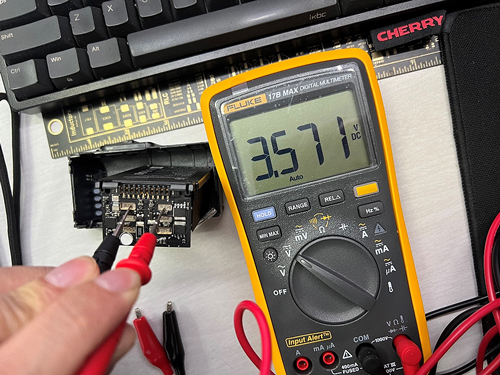

李工刚收到大疆无人机坏电池，首先看看电池的输出为0V，确认是电池控制板基本上进入低压保护状态了，新款的TL31特尖表笔的钢尖轻松探入很窄的电池卡槽中的触片中，很方便进行细小元件区域的测量，这在以往使用标配表笔时是不可想象的。
再次切到电阻档，测量一下保险电阻是否熔断，确认没有问题，阻值显示很快，数值归零也很迅速。话不多说，那就直接测量三组内部电芯的电压，发现内部电芯有高有低，准备进行均压充电。用氮化镓的可调电源输出端夹子，夹上TL31表笔尖，这样就一举两得，可以一边监测实时充电端电压，一边可以利用TL31的特尖表笔尖接触到元件密集的电池板镍片上。眼看着锂电芯的电压慢慢回升了起来，这会儿，就可以用原厂充电器准备开充了。
·
15B/17B MAX参数
| 技术规格 | ||||
|---|---|---|---|---|
|
精度在校准后一年内都适用，工作温度为18 °C 至 28 °C，相对湿度为 0 % 至 75 %。 精度规格采用以下形式：±([读数的 %] + [最小有效位数字值])。 |
||||
| 功能 | 量程 | 分辨率 | 精度 | |
| 15B MAX | 17B MAX | |||
| 交流电压（40 Hz 至 500 Hz）1 |
6.000 V 60.00 V 600.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
1.0 % + 3 | 1.0 % + 3 |
| 交流电压（毫伏） | 600.0 mV | 0.1 mV | 3.0 % + 3 | 3.0 % + 3 |
| 直流电压 |
6.000 V 60.00 V 600.0 V 1000 V |
0.001 V 0.01 V 0.1 V 1 V |
0.5 % + 3 | 0.5 % + 3 |
| 直流电压（毫伏） | 600.0 mV | 0.1 mV | 1.0 % + 10 | 1.0 % + 10 |
| 交流电流 μA（40 Hz 至 400 Hz）2 |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 | 1.5 % + 3 |
| 交流电流 mA（40 Hz 至 400 Hz） 2 |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 | 1.5 % + 3 |
| 交流电流 A（40 Hz 至 400 Hz）2 |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 | 1.5 % + 3 |
| 直流电流 μA 2 |
400.0 μA 4000 μA |
0.1 μA 1 μA |
1.5 % + 3 | 1.5 % + 3 |
| 直流电流 mA 2 |
40.00 mA 400.0 mA |
0.01 mA 0.1 mA |
1.5 % + 3 | 1.5 % + 3 |
| 直流电流 A 2 |
4.000 A 10.00 A |
0.001 A 0.01 A |
1.5 % + 3 | 1.5 % + 3 |
| 二极管测试 3 | 2.000 V | 0.001 V | 10% | 10% |
| 温度 4 |
50.0 °C to 400.0 °C 0 °C to 50.0 °C -55.0 °C to 0 °C |
0.1 °C | 不适用 |
2 %+1 °C 2 °C 9 %+2 °C |
| 电阻（欧姆） 5 |
400.0 Ω 4.000 kΩ 40.00 kΩ 400.0 kΩ 4.000 MΩ 40.00 MΩ |
0.1 Ω 0.001 kΩ 0.01 kΩ 0.1 kΩ 0.001 MΩ 0.01 MΩ |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 |
0.5 % + 3 0.5 % + 2 0.5 % + 2 0.5 % + 2 0.5 % + 2 1.5 % + 3 |
| 电容6 |
40.00 nF 400.0 nF 4.000 μF 40.00 μF 400.0 μF 2000 μF |
0.01 nF 0.1 nF 0.001 μF 0.01 μF 0.1 μF 1 μF |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
2 % + 5 2 % + 5 5 % + 5 5 % + 5 5 % + 5 5 % + 5 |
| 频率1（10 Hz 至 100 kHz） |
50.00 Hz 500.0 Hz 5.000 kHz 50.00 kHz 100.0 kHz |
0.01 Hz 0.1 Hz 0.001 kHz 0.01 kHz 0.1 kHz |
不适用 | 0.1 % + 3 |
| 占空比1 | 1% to 99% | 0.10% | 不适用 | 1 % 典型情况7 |
| 通断性阈值 | — | — | 70Ω | 70Ω |
| 背光灯 | — | — | 有 | 有 |
|
1 所有交流电流、频率及占空比均按照量程的 1 % 至 100 % 指定。 未指定低于量程 1 % 的输入值。 2 负荷电压典型值 直流/交流电流 µA: 100 µV / µA， 直流/交流电流 mA: 2 mV/mA， 直流/交流电流 A: 0.03 V/A 3 通常，开路测试电压为 2.0 V，短路电流 <0.6 mA。 44 支持K型热电偶 5 5典型开路测试电压 0.54 V， 最大短路电流 1.8 mA 6规格不包括因测试导线电容和电容基底所导致的误差（在 40 nF 量程内可能高达 1.5 nF）。 7 典型情况是指频率为 50 Hz 或 60 Hz，占空比为 10 % 至 90 %。 |
||||
| 输入特性 | ||||
|---|---|---|---|---|
| 功能 | 过载保护 | 输入阻抗（标称值） | 共模抑制比 | 常规模式抑制比 |
| 交流电压 | 1000 V 1 | >10 MΩ, <100 pF | 在50 Hz 或 60 Hz 时， 大于 60 dB | — |
| 交流电压（毫伏） | 1000 V 1 | >1 MΩ, <100 pF | 在 50 Hz 或 60 Hz 时，大于 80 dB | — |
| 直流电压 | 1000 V 1 | >10 MΩ, <100 pF | 在50 Hz 或 60 Hz 时， 大于 100 dB | 在 50 Hz 或 60 Hz 时，大于 60 dB |
| 直流电压（毫伏） | 1000 V 1 | >1 MΩ, <100 pF | 在 50 Hz 或 60 Hz 时，大于 80 dB | — |
| 1106 V Hz（最大值） | ||||
| 通用技术指标 | |
| 任何端子和接地之间的最高电压 | 600 V |
| V端子和COM端子间的最大差分电压 | 1000V |
| 显示屏 (LCD) | 6000 个计数，每秒更新 3 次 |
| 电池类型 | 2 AA, IEC LR6 |
| 电池寿命 | 最短 500 小时 |
| 温度 |
工作温度： 0 °C 至 40 °C； 存放温度： -30 °C 至 60 °C |
| 相对湿度 |
工作湿度： 10 °C 至 30 °C 时，相对湿度 ≤ 90 %；30 °C 至 40 °C 时， 相对湿度 ≤ 75 %； 非冷凝（低于 10 °C 时） |
| 工作湿度，40 MΩ 量程 | 10 °C 至 30 °C 时，相对湿度 ≤ 80 %；30 °C 至 40 °C 时，相对湿度 ≤ 70 % |
| 海拔 | 工作海拔： 2000 m；存放： 12000 m |
| 温度系数 | 0.1 X（指定精度）/°C (<18 °C 或 >28 °C) |
| 电流输入的保险丝保护 |
440 mA，1000 V 快熔式，仅限使用 Fluke 指定零件。 11 A， 1000 V 快熔式，仅限使用 Fluke 指定零件 |
| 体积（高 x 宽 x 长） | 183 mm x 91 mm x 49.5 mm |
| 重量 | 455 g |
| IP 等级 | IP40 |
| 安全性 | IEC 61010-1，IEC61010-2-030 CAT III 600 V，污染等级 2 |
| 电磁环境 | IEC 61326-1： 便携式 |
| 电磁兼容性 | 仅在韩国适用 |
