TH2836高频LCR数字电桥

从“实验室”的产品研发到“生产线”量产级别,您是否一直在寻找一位“LCR数字电桥”助攻选手?它不仅能满足“高频化”、“低阻化”等性能要求,又能为质量测试提供强而有力的支撑!现在!TH2836高频LCR数字电桥统统满足,我们可为您提供一种先进、可靠的测量和分析解决方案。

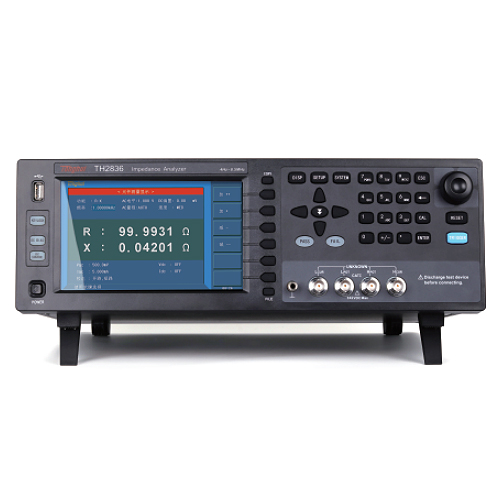

TH2836高频LCR数字电桥

1、我们有自动平衡电桥


自动平衡电桥与普通LCR电桥相比,它能在更宽的频率范围内保证更高的频率精度。

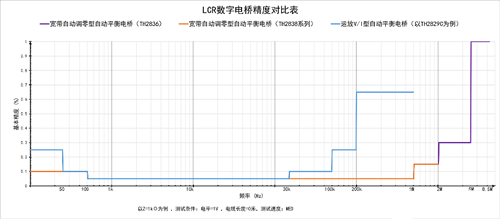

自动平衡电桥与普通LCR电桥相比
为了更好满足您的需求,我们使TH2836高频LCR数字电桥的基本精度达到0.05%,频率范围:4Hz-8.5MHz,这意味着您可以获得高度准确的测试结果,对电容、电感和电阻值进行精细测量,从而更好地满足您的应用需求。

2、我们体验更畅快

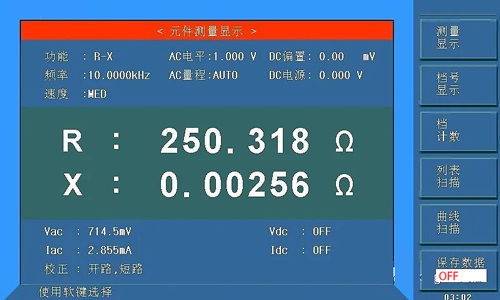

TH2836屏幕
TH2836采用7英寸TFT-LCD,800×400分辨率,主、副参数均提供了6位读数,大大保证测量结果精度,简化设置效率,降低操作难度。、

3、我们可全面发展

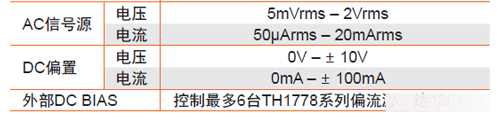

TH2836直流偏置的高功率
TH2836支持2V交流测试信号和10V直流偏置的高功率测试条件、增强的多参数列表扫描将有利于用户扩展元件全面评价的能力。

4、我们可测试多种测量参数

TH2836高频LCR数字电桥支持多种测量参数,包括Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、Vac、Iac等。无论您是进行电子元件分析、电路设计验证还是其他相关领域的研究,TH2836都能提供全面而准确的测试结果。

5、我们让能力增长十倍

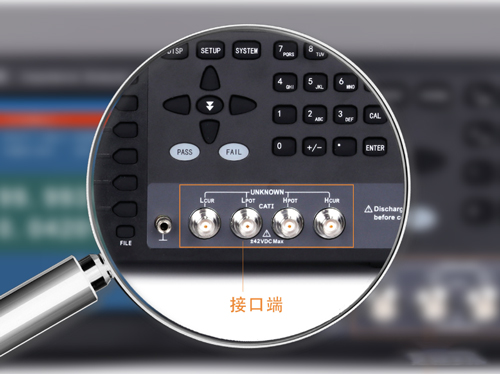

比常规五端配置的仪器向下扩展了十倍
四端对的端口配置方式可有效消除测试线电磁耦合的影响,将低阻抗测试能力的下限比常规五端配置的仪器向下扩展了十倍,这意味着您可以获得更精确、更可靠的测量结果。

6、我们挑战无限可能

在实际应用方面,TH2836高频LCR数字电桥具有广泛的应用领域,为您的工作和研究提供了全面的支持:压电器件分析、阻抗分析、等效电路分析和介电材料介电常数分析等。
无论您是工程师、研究人员还是教育机构,TH2836高频LCR数字电桥都将成为您好用的的伙伴。

同惠TH2836数字电桥测试仪测量原理

Vx与Vr均是矢量电压表,Rr是理想电阻。自平衡电桥的意思是:当DUT接入电路时,放大器的负反馈配置自动使得OP输入端虚地。Vx准确测定DUT两端电压,Vr与Rr测得DUT电流Ix,由此可计算Zx。HP的测试端Hp,Hc,Lp,Lc,Guard的配置可导致测试的误差的差异。LCR测试仪一般用于测试电感和电容,测量步骤如下:
1、设置测试频率
2、测试电压或者电流水平
3、选择测试参数,比如Z、Q、LS、LP、CS、CP、D等、
4、仪器校准,校准主要进行开路、短路校准,***的仪器要进行负载校准
5、选择测试夹具
6、夹具补偿
7、将DUT放在夹具上开始测试。
LCR测试仪能准确并稳定地测定不同的元件参数,主要是用来测试电感、电容、电阻的测试仪。它具有功能直接、操作简便等特点,能以较低的预算来满足生产线质量保证、进货检验、电子维修业对器件的测试要求。
深圳银飞电子有售TH2836高频LCR数字电桥,文章来源于同惠
