同惠LCR测试仪夹具选型指南新鲜出炉
今天，我们就来简单介绍一下关于LCR测试仪中常用的测试夹具。
频率范围：5Hz-100kHz
很大直流偏置：DC±42V
引线长度：0.8m
适用于：所有LCR数字电桥

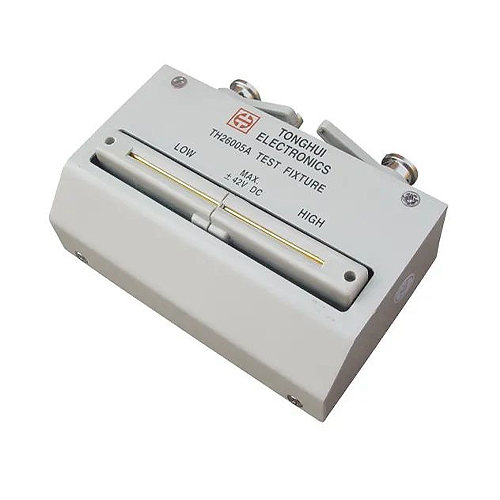

1、TH26005A
频率范围：DC-300kHz
很大直流偏置：DC±42V
用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。
频率范围：DC-15 MHz
很大直流偏置：DC±42V
引线长度：0.8m
适用于：用于各种 SMD 器件测试，适用所有LCR，电容仪，电感仪
频率范围：DC-120MHz
很大直流偏置：DC±42V
适用于：SMD器件测试夹具，尤其高频小电容或小电感。当测试频率≥100kHz，容量≤3pF，或电感量≤1µH，选择该型SMD夹具是合适的。
频率范围：DC-30MHz
DUT尺寸：10mm-56mm
DUT厚度：≤10mm
适用于：TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列
频率范围：DC-130MHz
很高电压：±42V峰值（AC+DC）
工作温度：0℃-40℃
适用于：TH2851系列
频率范围：DC-1MHz
很大直流电流：±100A
适用于：TH1778/A/B系列,测试大电流

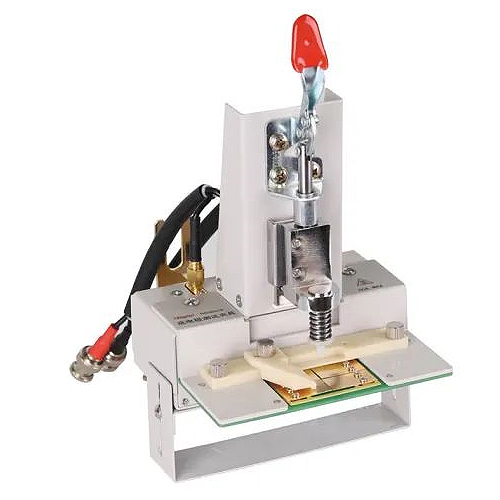

2、TH 26061D
频率范围：DC-1MHz
很大直流电流：±60A
适用于：TH1778/A/B系列,所有LCR,需与TH26061C配合使用
01\四端/四端对测试线

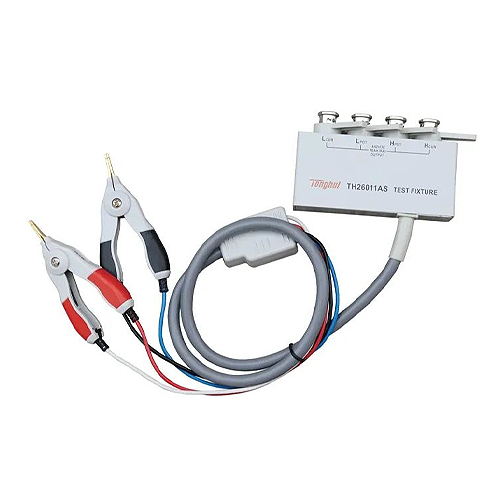

1、TH26011AS频率范围：5Hz-100kHz
很大直流偏置：DC±42V
引线长度：0.8m
适用于：所有LCR数字电桥

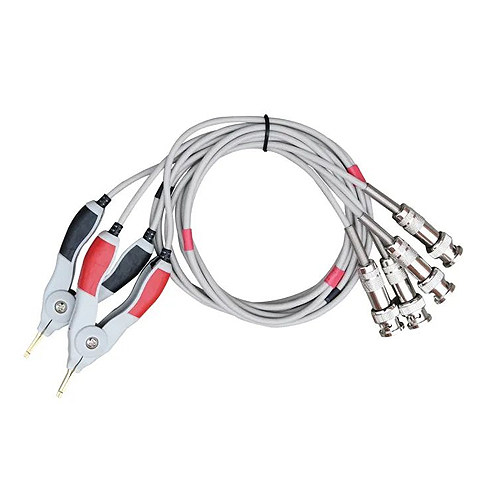

2、TH26004S-1
频率范围：DC-10kHz
很大直流偏置：DC±42V
引线长度：0.8m,1.5m,2m
适用于：常规LCR，不适用四端对仪器如TH2828、TH2838系列
频率范围：DC-10kHz
很大直流偏置：DC±42V
引线长度：0.8m,1.5m,2m
适用于：常规LCR，不适用四端对仪器如TH2828、TH2838系列
02四端带卡夹具盒
频率范围：DC-300kHz
很大直流偏置：DC±42V
用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。

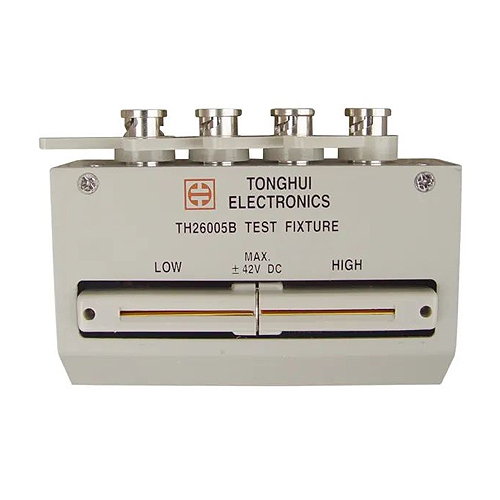

2、TH26005B
频率范围：DC-5 MHz
很大直流偏置：DC±42V
用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。
频率范围：DC-5 MHz
很大直流偏置：DC±42V
用于小间距两端轴向元件测试与TH26006配合，可用于轴向元件的测试。
03带盒贴片测试线

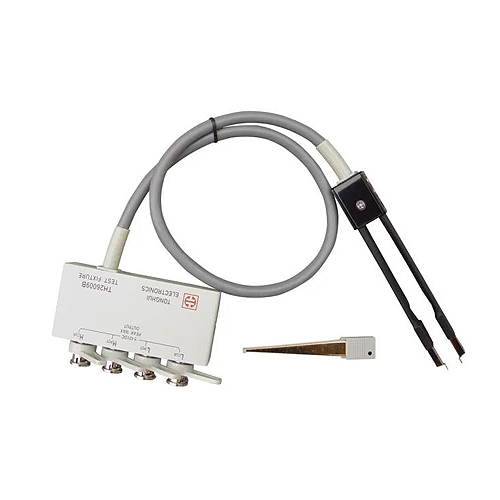

1、TH26009B频率范围：DC-15 MHz
很大直流偏置：DC±42V
引线长度：0.8m
适用于：用于各种 SMD 器件测试，适用所有LCR，电容仪，电感仪
04顶针式磁环夹具

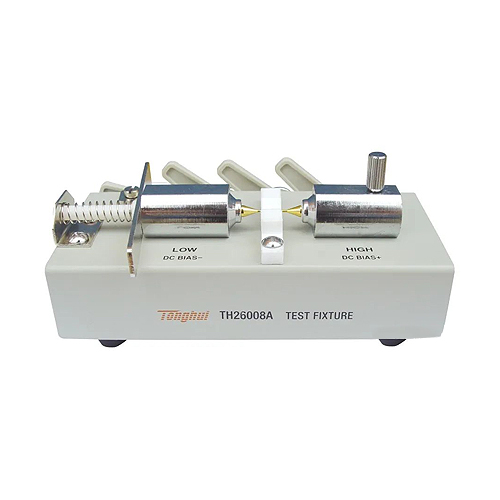

1、TH26008A频率范围：DC-120MHz
很大直流偏置：DC±42V
适用于：SMD器件测试夹具，尤其高频小电容或小电感。当测试频率≥100kHz，容量≤3pF，或电感量≤1µH，选择该型SMD夹具是合适的。
05电介质测试夹具

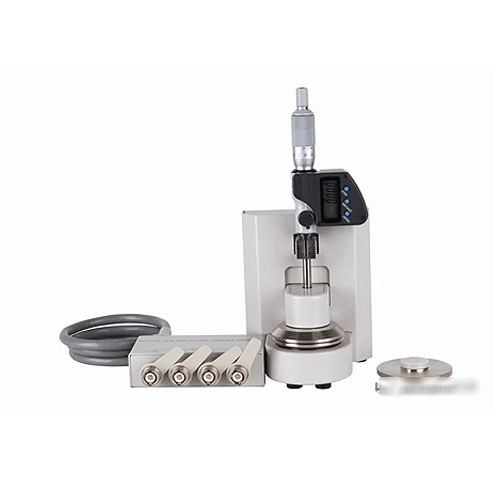

1、TH26077频率范围：DC-30MHz
DUT尺寸：10mm-56mm
DUT厚度：≤10mm
适用于：TH2851/TH2840/TH2836/TH2839/ TH2838/ TH2829/ TH2827/ TH2826等系列
06磁导率测试夹具

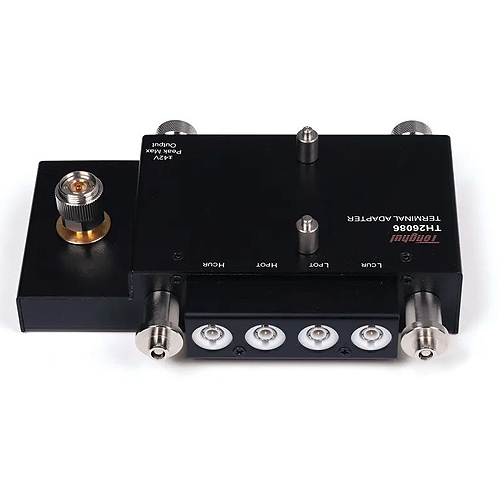

1、TH26086转接底座频率范围：DC-130MHz
很高电压：±42V峰值（AC+DC）
工作温度：0℃-40℃
适用于：TH2851系列

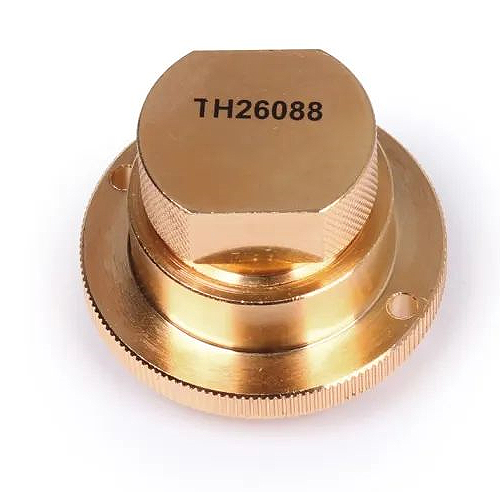

2、TH26088磁导率夹具
频率范围：1kHz-1GHz
小型部件用，高度≤3mm，内径≥3.1mm，外径≤8mm;
大型部件用，高度≤8.5mm，内径≥5mm，外径≤20mm
频率范围：1kHz-1GHz
小型部件用，高度≤3mm，内径≥3.1mm，外径≤8mm;
大型部件用，高度≤8.5mm，内径≥5mm，外径≤20mm

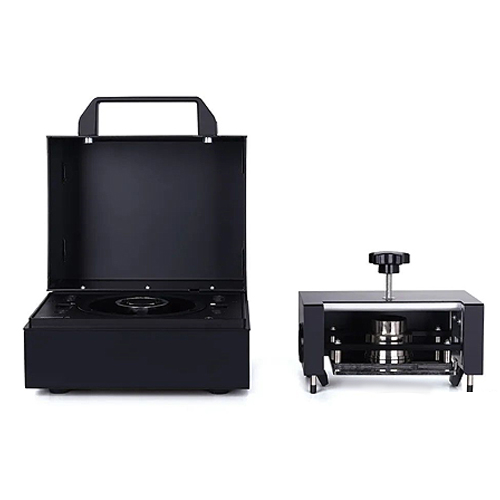

3、TH26090表面电阻率/体电阻率测试夹具
测试电压：1000V
测试电流：10mA
工作温度：30℃~100℃
适用于：TH2690、TH2691系列
测试电压：1000V
测试电流：10mA
工作温度：30℃~100℃
适用于：TH2690、TH2691系列
07底电极测试夹具

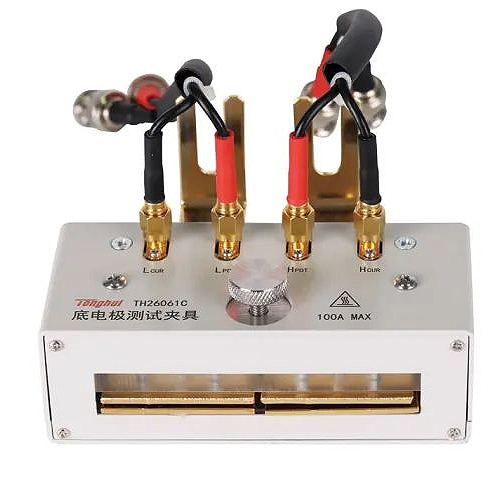

1、TH26061C频率范围：DC-1MHz
很大直流电流：±100A
适用于：TH1778/A/B系列,测试大电流
频率范围：DC-1MHz
很大直流电流：±60A
适用于：TH1778/A/B系列,所有LCR,需与TH26061C配合使用
08低电阻测试线

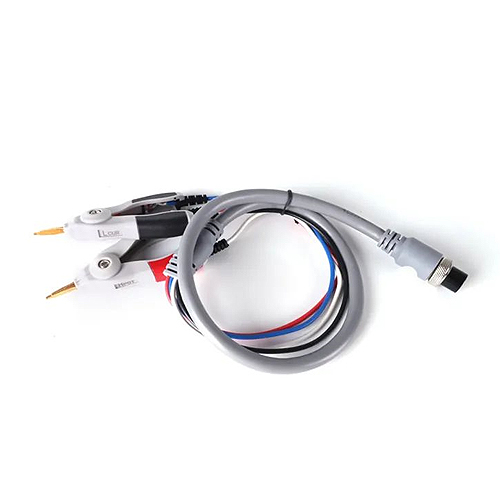

1、TH26004A
很大电流：1A
引线长度：0.8m,1.5m,2m
适用于：低电阻测试仪（TH2511,TH2512、TH2512+系列，TH2513系列）

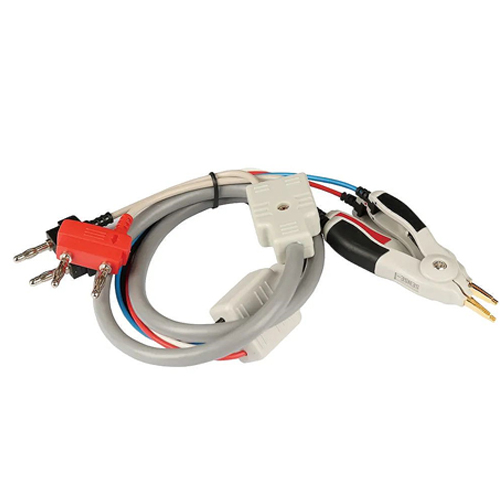

2、TH26050S
频率范围：DC-100kHz
很大电流：1A
引线长度：0.8m,1.5m,2m
适用于：TH2515/2516/TH2518系列
