数据中心、医院等关键任务和其他设施所能够依赖的备用电源。这基本上是准备在主电源运行过程中断时承担负载的发电机。这些设施通常有UPS系统，可以无缝过渡到备用电源，并在备用电源无法在线时由电池(或其他电源)承担负载。调试、测试和故障排除这些设施通常涉及分级加载循环、电源转换和其他测试。技术人员遵循设计师和设备制造商指定的严格程序，以确保整个电力系统在整个运行范围内无缝工作。Dranetz便携式电能质量分析仪多年来一直是发电机和关键任务测试的“首选”产品。Dranetz HDPQ和XplorerPlus/SP产品延续了这一传统。本应用笔记描述了Dranetz HDPQ家族的优势，独特的功能和配置，为这些关键应用

DRANETZ HDPQ&DRAN-VIEW 7优势

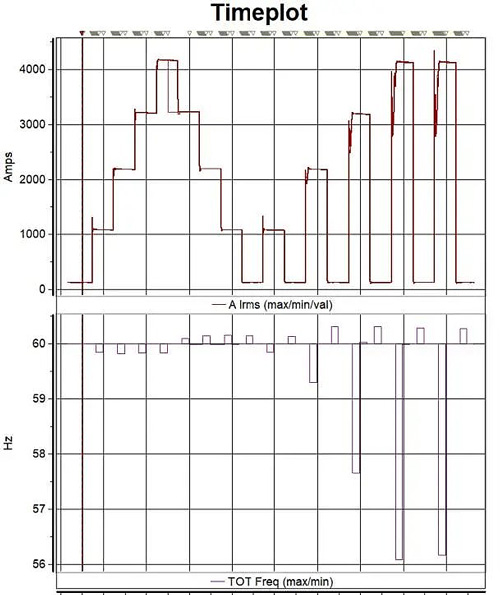

Dranetz HDPQ Guide 和 Xplorer PQ分析仪非常适合于关键系统测试。两者都提供高分辨率的测量，先进的波形改变触发，以及大记录缓存区。这些功能对于捕获这些应用程序所需的数据至关重要。请注意，HDPQ Vis的记录缓存区要小得多，对于这些应用程序来说不是很优的。另一个关键组件是Dran-View 7 Enterprise (DV7E)软件DV7E将您记录的数据转换为可操作的信息。DV7E不仅为数据分析和报告提供了方便的工具，而且还包括为记录数据增加价值的高级功能。举例来说，DV7E可以轻松计算逐周期频率，这对于评估测试期间电力系统的响应至关重要。

DRANETZ HDPQ性能触发

步进负载测试在这些应用程序中很常见。如上图所示，负荷组用于模拟负荷以评估电力系统的响应。负载通常会逐步增加，然后以25%的增量从0%降至100%。通常在两个步骤之间会有一个停顿来观察电力系统的反应。在整个容量范围内，还进行从0%到25%到0%、从0%到50%到0%等步进的“脉冲”测试。再次，在步骤之间暂停。负载步进为PQ分析仪记录所需数据提供了一些独特的触发挑战。为了捕捉每一步，仪表必须一个周期一个周期地检测增量变化。大多数仪表仅受高或低 RMS触发限制，许多仪表不能按要求检查每个周期。在很好的情况下，大多数仪表可能只捕获一个负载步骤，而不是增量。Dranetz HDPQ系列通过使用可用于电压和电流的创新波形偏差触发器来克服这一问题。波形触发器与其他仪器触发器并行工作，连续检查每个周期的每个数字化采样点，从前一个周期的相同数据点寻找振幅的正或负变化。这种能力对于检测诸如负瞬态、谐波、系统噪声以及该应用的脉冲/阶跃变化等应用的电压或电流的周期变化至关重要。
Dranetz HDPQ系列符合国际PQ标准，很常见的是IEC 61000-4-30。Dranetz HDPQ系列符合IEC 61000-4-30 ClassA Ed 3标准，并经过实验室测试以确保合规性。IEC 61000-4-30有严格的测量要求，包括要在一段时间内平均的频率。这对于大多数应用来说是理想的，但对于需要在记录的持续时间内连续测量每个周期的频率的应用来说并不理想。Dran-View 7 企业版本(仅限)可以对记录的波形数据进行后处理，以计算许多不能直接从PQ分析仪获得的附加参数。对于这个应用，只需点击几下，DV7E谐波和时间图计算器就可以快速计算出HDPQ分析仪记录的每个周期的频率。

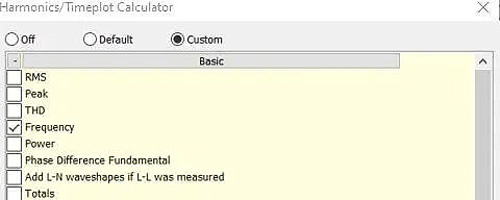

Dran-View 7企业版本谐波和时间表计算器

记录缓冲区

步进负载测试需要一个大的记录缓冲区。其原因是为了捕捉电力系统在阶跃转换之前、期间和之后的状态。Dranetz HDPQ Guide & Xplorer分析仪可以为每个触发的PQ事件记录高达10K个周期。此功能可用于本应用程序中使用的跌落、浪涌、瞬态和波形触发器。每个加载步骤的记录持续时间取决于应用程序，但通常在5秒左右。如果可能的话，我们建议将很低记录需求加倍，以考虑诸如测试时间偏差等意外情况，捕获意外的系统问题等。例如，如果应用程序每一步需要5秒的记录时间，我们建议将其加倍到10秒。这是600个周期的触发后设置
@60Hz, 500个周期@50Hz。我们还建议30周期pe触发设置，即0.5秒@60Hz, 0.6秒@50Hz。预触发器还将捕获系统在阶跃负载变化之前的状态。请看下面的例子。

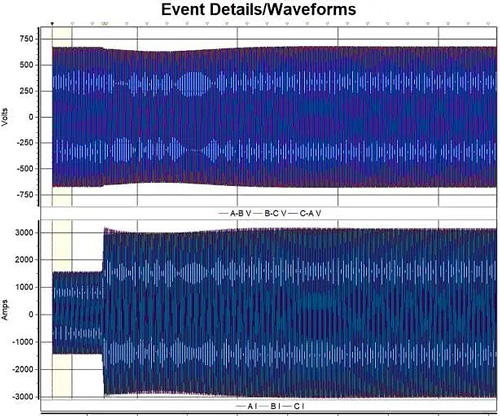

Dranetz HDPQ步进加载触发的例子

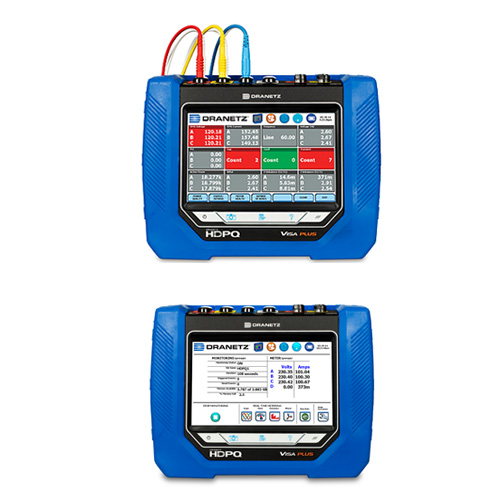

深圳银飞电子有售Dranetz HDPQ系列发电机，文章来源于高美测仪
