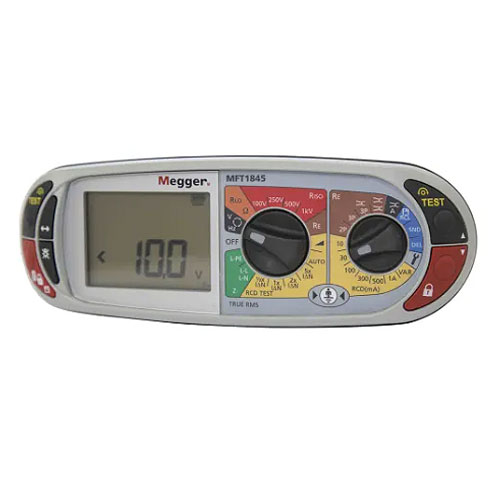

MFT1845多功能测试仪
MFT1845多功能测试仪是专为测试低压电气装置而设计的仪器，特别是在高电噪声的地方。它提供了完成必要的工业电气认证所需的所有测试，商业和家用固定布线安装，包括TRMS系统电压和频率测量等测试，MFT1845拥有100V、250V、500V 和1000V下的绝缘测试包括针对高达600V的带电电路的输入保护，即使在绝缘测试锁定时也是如此。
MFT1845特点
●TRMS系统电压和频率测量
●100 V*、250 V、500 V 和 1000 V 的绝缘测试包括针对带电电路的输入保护，很高可达600 V，即使绝缘测试锁定
●200 mA 或 15 mA 时的连续性电阻
●自动启动 - 无需按 TEST 即可离开
●腾出双手握住探头
●电阻范围高达 100 kΩ，具有快速连续性
●可选阈值的蜂鸣器
●接地回路阻抗测试，包括：
●新型3线无跳闸技术
●新的置信度计测量
●2 线和 3 线非跳闸范围
●2线高电流，包括相间
●预期故障电流测量高达 20 kA
●RCD检测，包括：
●交流、A、S、B 型和可编程 RCD
●三相遥控设备
●自动测试程序
●故障（触摸）电压显示
●接地钉测试
●2 极/3 极*、ART* 和无桩* 技术
深圳银飞电子有售MFT1845多功能测试仪，文章来源于MEGGER
●增强型非跳闸环路阻抗
●测量技术
●“置信度计”测量
●分析（专利申请中）
●完全符合单相和三相标准
安装测试
●10 mA 至 1 A 单相和 3 相 RCD
测试
●接地测试和无桩测试
●电极电阻测量*
●简单的颜色编码测试选择
●灵巧操作
●内部存储器和蓝牙®
通信
●EN61010 IV 类安全等级和坚固性
●IP54 外壳

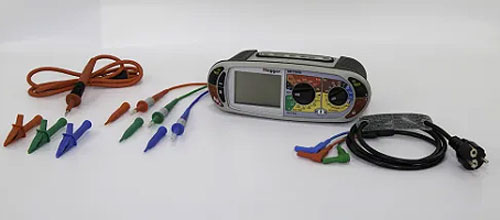

●MFT1845标配有：标准三极法测试线组和电源线；一个带开关的探头，用于完成快速和简单的测试；一份12个月的校正证书以及三年的质保。MFT配有一个坚固模制箱中，箱子内有足够的空间放置一些必要的工具以及接地产品选型指南 电阻测试配件，即两个测试桩和三条长测试线。
●MFT1845标配有：标准三极法测试线组和电源线；一个带开关的探头，用于完成快速和简单的测试；一份12个月的校正证书以及三年的质保。MFT配有一个坚固模制箱中，箱子内有足够的空间放置一些必要的工具以及接地产品选型指南 电阻测试配件，即两个测试桩和三条长测试线。
MFT1845系列多功能测试仪参数
| 绝缘测试 | ||
| 输出电压 | 低于额定负载时误差为-0% + 20% | |
| 电压显示 | ±3% ±3位±0.5%额定电压 | |
| 短路电流 | 1.5 mA额定测试电流 | |
| 负载电流 | 绝缘泄露电流应不超过1mA | |
| 绝缘测试精度 | ||
| 1000 V | 10 kΩ ~ 999 MΩ | ±3% ±2 位 |
| 500V |
10 kΩ ~ 500 MΩ >500 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 250 V |
10 kΩ ~ 250 MΩ >250 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 100 V |
10 kΩ ~ 100 MΩ >100 MΩ ±10% |
±3% ±2 位 ±4 位 |
| 电阻和连续性测试 | |
| 0.01 Ω ~ 99.9 Ω | ±2% ±2 位 |
| 100 Ω ~ 99.9 kΩ | ±5% ±2 位 |
| 开路电压 | 5 V ±1 V |
| 测试电流 (0 Ω ~ 2 Ω) |
205 mA ± 5 mA 15 mA ±5 mA (用户可选) |
| 回路电阻测试 | |
| 火线至地线/零线电压 | 48 V ~ 280 V (45 Hz ~ 65 Hz) |
| 线电压 | 48 V ~ 500 V (45 Hz ~ 65 Hz) |
| 测试精度 | ±5% ±3 位 |
| 相对地*测试 | |
| 0.1 Ω ~ 39.9 Ω ±5% | ±5 位 ± 干扰裕度 |
| 40.0 Ω ~ 999 Ω | ±10% ±5 位 |
| 显示范围 | 0.01 Ω ~ 999 Ω |
| 相对地短路电流*大测试值 | 20 kA |
| 相间短路电流*大测试值 | 20 kA |
| * 标准状况下 | |
| 测试状况请参阅校正文件。 | |
| 漏电开关测试 | |
| 小于100mA测试电流所需电压 | 48 V ~ 480 V (45 Hz ~ 65 Hz) |
| 小于1A测试电流所需电压 | 48 V ~ 280 V |
| RCD型号 | AC型、A型、S型、B型（纯直流） |
| 防跳测试(1/2xI) | -10% ~ -0% |
| 跳闸测试(1xI, 2xI & 5xI) | +0% ~ +10% |
| 斜坡测试 | |
| 接触电压(0 ~ 253 V) | +5% +15% ±0.5 V |
| 跳闸时间 | ±1% ±1 ms |
| 跳闸电流 | ±3% |
| 电流步进值 | |
| VAR |
10 mA ~ 50 mA 1 mA 步进值 （多种选项) 50 mA ~ 500 mA 5 mA 步进值 500 mA ~ 1000 mA 10 mA 步进值 |
| 电源测试 | |
| 电压 |
10 V ~ 600 V (15 ~ 400 Hz) 有效值 ±3% ± 1 V ±2 位 |
| 相序测试 | L1-L2-L3 & L1-L3-L2 |
| 频率 |
15 Hz ~ 99 Hz ±0.5% ±1 位 100 Hz ~ 400 Hz ±2.0% ±2 位 |
| 频率分辨率 | 0.1 Hz |
| 仪器电源 | |
| MFT1815 和 MFT1825 | 碱性电池（6节标配） |
| MFT1835 |
1.2V镍氢电池 （可充电，一组6节标配） 可使用主电源充电器直接充电（4小时充满） 或使用12V汽车充电器 （点烟器充电线 — 选配） |
| 接地电阻测试 | |
| 分辨率 | 0.01 Ω |
| 电流 | 0.45 mA 或 4.5 mA |
| 干扰抑制 | 20 V pk/pk (7 V rms). |
| *大探头电阻值 |
Rp & Rc 100 kΩ @ 50 V 5 kΩ @ 25 V |
| 二极和三极测试法 |
(0.01 Ω ~ 1.999 kΩ) ±2.0% ±3 位 |
| 附棒测试法 |
(1.00 Ω ~ 1.999 kΩ) ±5.0% ±3 位 |
| 无桩测试法 |
(1.00 Ω ~ 199 Ω) ±7.0% ±3 位 |
| 电流（需选配电流钳表） | |
| 量程 | 0.1 mA - 200 A ac |
| 分辨率 | 0.1 mA |
| MV传感器输入(MFT1835)包含温度传感器（第三方提供） | |
| 量程 | 0.0 mV - ±199.9 mV dc |
| 分辨率 | 0.1 mV |
| 数据存储(MFT1835) | |
| 容量 | 1000组结果 |
| 蓝牙通信 | |
| 安全性 |
IEC 61010-1:2010 IEC 61010-30:2010 IEC 61010-031:2008 600 V Cat III / 300 V Cat IV (*大线电压600 V) IEC 61557:2007条款1至10 EMC IEC61326第2版，class B |
| 环境 | |
| 运行温度 | -10 °C ~ +55 °C |
| 湿度 | 90% 相对湿度*高+40 °C不凝结 |
| 存储温度 | -25 °C ~ +70 °C |
| *大海拔 | 2000 m |
| 重量 | 1 kg (包含电池，不包含外箱) |
| 尺寸（仪器及外箱） | 150 x 85 x 235 mm |
| IP等级 | IP54 |
| 校正温度 | +20 °C |
| 温度系数 | 每℃ < 0.1% |
