PAT400系列是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照很新的规程要求完成对便携式电器设备的测试。这个系列有3个不同的型号：PAT410是一款小巧的设备，仅适用于230V系统，带有储存10000个测试结果的数据库容量； PAT420提供与PAT410相同的存储和下载功能，能 够在110V系统中操作，并拥有10A和25A的低阻测试功能；PAT450旗舰版，包含前两款仪器的所有功能，并能进行1.5kV和3kV高压绝缘测试，是租赁和维修公司的理想选择之一。该系列所有产品都拥有较高的占空比，可全天候运行，适用于需要快速完成测试的场合，且仪器易于使用。

PAT450便携式电气设备测试仪用途

•PAT450是Megger公司新一代提供数据下载功能的便携式电器测试仪。能按照新的规程要求完成对便携式电器设备的测试。
•PAT450旗舰版包含PAT420和PAT410的所有功能，并能进行1.5 kV和3 kV高压绝缘测试，是租赁和维修公司的理想选择之一。
•PAT450拥有较高的占空比，可全天候运行，适用于需要快速完成测试的场合，且仪器易于使用。
•PAT450具有独特的快速重启功能，从一个地方移动到另一个地方时时，它会瞬间恢复断电时的界面。这样*显著的节省了时间，因此，仪器可以在每天进行更多的测试。
•USB通信可以方便地把资料下载到USB存储器。仪器本身带有10000个数据的存储器，可以不间断地进行连续的测试，从而提高了效率。大型的标准键盘可以快速地完成数据输入工作。测试数据与PowerSuite®软件兼容，可生成的认证书。所有的产品都可选配条形码扫描仪和热敏条形码打印机，这些设备都可通过USB端口操作。所打印的标签耐用，稳定而且容易获得。
•PAT450可在工业、商业和住宅的230 V和110 V供电电压下使用。
•5个热键可以直接访问常用功能，加快了功能选择的速度，从而提高了生产率，时间*是金钱。可使用标准化测试组和用户自定义的测试组，进行快速、灵活的产品测试。
•PAT450能够进行的测试包括250 V和500 V绝缘测试；200 mA、10 A和25 A导体结点测试；差动漏电流测试、接触漏电流测试和替代法漏电流测试；伏安测试；便携式漏电开关跳闸测试；防雷和防漏电拖线板测试。漏电开关测试目前在英国是一种强制的测试。

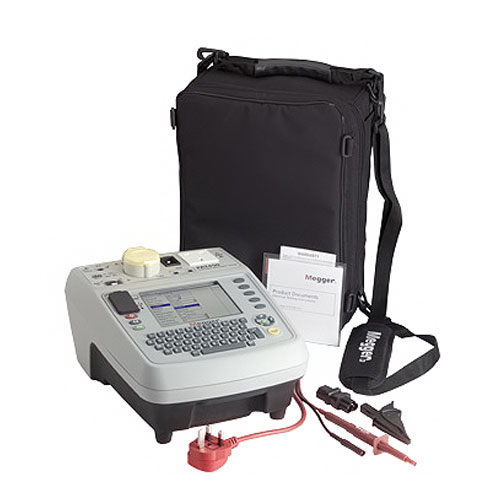

•PAT450标配有带接地功能的绝缘测试线、230 V拖线板的适配器、充电器以及方便放置仪器和导线的便携箱。所有仪器都配有数据下载管理软件，可以把存储的数据转换成可在Excel里读取的CSV文件。
•房东、雇主或物业持有者都有责任保证所拥有的设施的安全性，并确保对其进行定期的电气测试。这可以由电气承包商、的PAT机构、维护部门或物业公司来完成。
•PAT450适用于酒店、公共设施、学校、商店、影院、银行、饭店、工厂等地方便携式电器的测试。这些地方可能会有大量的测试需求，并需要*的数据记录，从而需要测试仪带有内部存储功能以及数据管理软件。
•PAT450比较适合设备租赁公司，因为设备在出租前都需要经过测试；也适合维修工作室进行高压绝缘测试。

PAT450特点

•大内存延长用户工作时间
•连续性操作，无需冷却
•即时重启
•软键盘加速测试进程
•全部PAT测试，包括RCD测试
•系列中很多产的测试仪

PTA450参数

供电电源	PAT410 230V ± 10% @ 50/60 Hz PAT420, PAT450 110V ± 10% + 110V ±10% @ 50/60 HZ
导体结点测试 (10 A 和 25 A) (非 PAT410)	开路电压 9V a.c. ± 10% ± 0.1V (电源: 230V 50Hz)
接地结点电阻精度	±5% ±3 位(0 - 0.49 Ω) ±5% ±5 位(0.5 - 0.99 Ω)
分辨率	10 mΩ (0 - 1.99 Ω)
显示范围	0 - 1.99 Ω
连续性测试 (200 mA)
测试电压	4.0V d.c. -0% +10%
连续性测试电阻精度	±5% ±3 位 (0 - 0.49 Ω) ±5% ±5 位 (0.5 - 0.99 Ω)
分辨率	10 mΩ (1 - 19.99 Ω)
显示范围	0 - 19.99 Ω
绝缘测试 (250V 和 500V)
绝缘电阻测试精度 (230V)	±2% ±5 位 (0 - 19.99 MΩ) ±5% ±10 位 (20 - 99.99 MΩ)
绝缘电阻分辨率	0.01 MΩ
显示范围	0 - 99.99 MΩ
替代法漏电流测试
测试电压和频率	40V a.c. ±10%, 工频
漏电流测试精度	±5% ±5 位
分辨率	0.01 mA
显示范围	0 - 19.99 mA
差动漏电流测试
测试电压和频率	主电源
漏电流测试精度	±5% ±5 位
分辨率	0.01 mA
显示范围	0 - 19.99 mA
接触电流测试
测试电压和频率	主电源
接触电流测试精度	±5% ±5 位
分辨率	0.01 mA
显示范围	0 - 10 mA
运行测试
测试电压和频率	主电源
伏安额定值	230V 3700VA 110V 1800VA
伏安精度	±5% ±10 位 (0 - 99VA) ±5% ±50 位 (100VA - 999VA) ±5% ±100 位 (1000VA - 3700VA)
分辨率	1VA (0 - 3700VA)
显示范围	0 - 3990VA
拖线板测试
测试项目	连结、绝缘和极性
极性测试电压	12V
极性检测	导线 OK 火线零线短接 火线零线反相 火线/零线开路
高压测试
高压测试电压	I类设备交流 1500V II类设备交流 3000V
高压测试电流	短路电流< 3.5 mA @253 V
高压测试击穿电流精度	±5% ±5 位
高压测试击穿电流分辨率	0.01 mA
显示范围	0 - 3.0 mA
便携式漏电开关测试
测试电压和频率	主电源
测试电流精度	-8% - -2% (1/2 x I) +2% - +8% (1 x I, 5 x I)
跳闸时间精度	±1% ±5 位
跳闸时间分辨率	0.1 ms
显示范围	0 - 1999 ms (1/2 x I) 0 - 300 ms (1 x I) 0 - 40 ms (5 x I)
保险丝测试
测试电压	3.3V
提示音	如果保险丝良好仪器发出滴滴声
环境
运行温度	-10 - +50 ºC
储存温度	-20 - +60 ºC
湿度	90% RH @ -10 - +30 ºC 75% RH @ +30 - +50 ºC
海拔	高达2000 m
防护等级	IP40
重量	PAT410 (含包装) 2.7 kg (3.2 kg) PAT420 (含包装) 4.4 kg (4.9 kg) PAT450 (含包装) 5.0 kg (5.5 kg)
尺寸	PAT410 145 (H) x 255 (W) x 320 (L) PAT420 & PAT450 180 (H) x 255 (W) x 320 (L) 含包装 210 (H) x 280 (W) x 390 (L)
安全等级	IEC 61010-1: CAT II 300V EMC
抗干扰	IEC 61326-1: 2006 IEC 61326-2-2: 2005
