2023年3月国内某光伏电站实测数据：极高的峰值功率测试一致性
使用设备：德国高美测仪 PROFITEST PV系列测试仪

被测组串		测试次数		测试时间		22个组件实测 峰值功率		转换为STC 峰值功率		多次测试的STC 峰值功率很大差异
第1串组件		靠前次测量		15:19		6154.3W		5649.5W		0.2W/每个组件；4.5W/组串 一致性优于 0.08%
		第二次测量		15:20		6024.6W		5654.0W
第2串组件		靠前次测量		16:11		4667.7W		4924.9W		0.7W/每个组件；14.6W/组串 一致性优于 0.3%
		第二次测量		16:11		4615.2W		4915.6W
		第三次测量		16:12		4595.8W		4930.2W
第3串组件		靠前次测量		16:31		4612.0W		5187.2W		0.7W/每个组件；15.3W/组串 一致性优于 0.3%
		第二次测量		16:31		4667.1W		5171.9W
		第三次测量		16:32		4711.2W		5183.2W

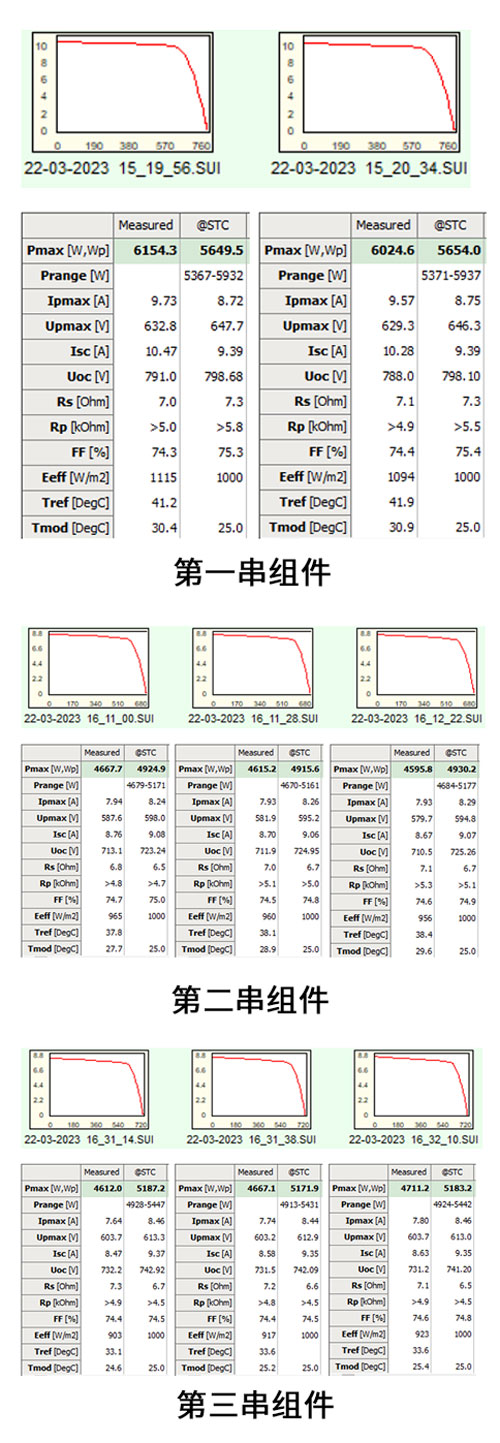

光伏组件IV曲线测试仪实测数据截图





●光伏组件电压测试可达1500V，电流可达20A
●可测量短路电流Isc ，开路电压Uoc， 光伏组件瞬时峰值Pmax，内部串联电阻RS. 内部并联电阻RP.
●瞬时功率测量值自动转换为STC
●无需了解制造商组件规格的情况下可评估光伏电站的砖利算法
●仅基于单个IV特征曲线确定组件内部串联电阻的砖利算法
●在辐照传感器和组件背面分别测量温度，以提高测量精度
●高水平的**保障，配置短路故障保护器(1500V/20A)，危险情况下自动切断测试电路
●满足IEC/EN60904-2标准的参考组件集成Pt1000温度传感器
●双向数据交换的客户信息数据库软件
●双向数据交换的光伏组件数据库软件
●图形显示、评价、错误分析和报告生成的综合数据库软件
●多达数千次测量的内部数据存储器 • 超大电容负载下的一致测量，获得的特性I-U曲线是高度**的
●可获得: 峰值功率 PPk， 内部串联电阻 RS， 内部并联电阻RP，瞬时值: Upmax， Ipmax， Pmax， UOC， ISC， FF， Tmod， Tref， ERMS
●通过四线法进行功率和温度测量，以获得无误差结果
●辐照度和温度传感器通过模拟技术与坚韧的数据传输线集成，因此，辐照度总是可以实时测量，辐照波动在毫秒范围内可靠地检测到。 通常，辐照度测量值不能基于无线传输方式进行连续记录，因此只提供了快照，然而 ，辐照度值可能在毫米范围内波动几百 W/m2。
●瞬间辐照和温度的连续显示提供了有关测量条件的信息。
●通用输入接口允许使用市场上常见的辐照度参考组件，确保现场无障碍地使用对应组件的参考组件和进行参考组件更换。
●通过PC和PROFITEST PV1500连接直接测量导入结果到PC（例如连续测量模式)
●外部供电适配器，具有宽范围输入，用于充电电池，并用于测量仪器的连续运行
●开放接口允许仪器在特殊应用中操作
●高水平的**保障，标配短路保护器(1500V/20ADC)
