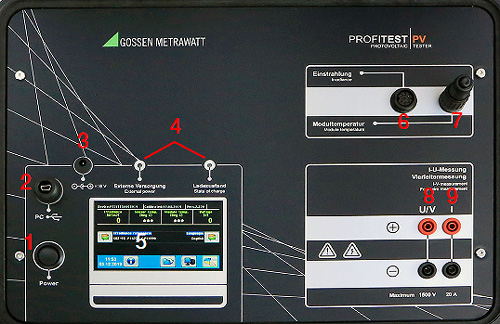

●电源开关
●USB端口接到PC
●外部电源插座，60W
●LED状态指示灯
●彩色图形显示屏
●辐照+温度输入组合
●温度测量输入，Pt100或Pt1000
●4线电压测量输入
●4线电流测量输入

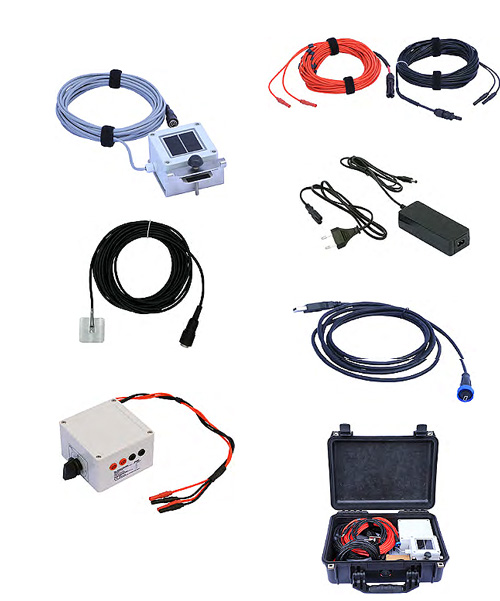

●辐照度参考组件：校准过的单品辐照度参考组件，集成PT1000温度传感器，带有固定卡槽和10米带连接头的电缆
●四线法测试线,10米长；光伏组件和短路保护器之间连线
●电游适配器 60w：给PROFITEST PV 1500供电或充电
●PT100温度传照器,10米长
●迷你USB屏蔽通讯线：电脑和PROFNLST PV 1500通讯使用
●短路保护器：1500V/20A，用于短路时仪器和光伏组件断开
●附件箱

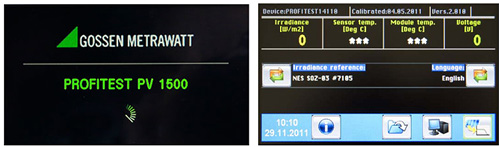

在这个界面可以设置语言、时间日期、选择连接电脑、打开文件等，当各附件连接主机之后会显示当前辐照度、传感器温度及组件温度和开路电压等。

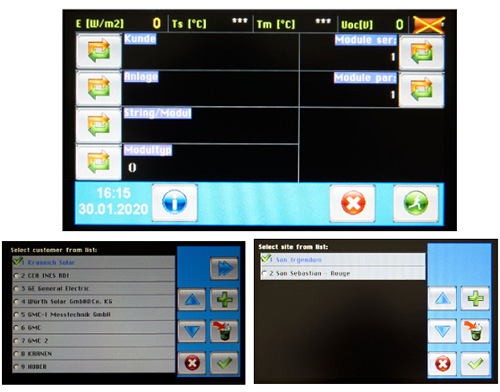

在开始测量之前，可以通过以下界面输入或选择组件名称/类型、客户和系统数据等，然后可以将测量值直接保存到客户数据中。

当组件及附件接线都接好，组件设置也完成之后，就可以点击

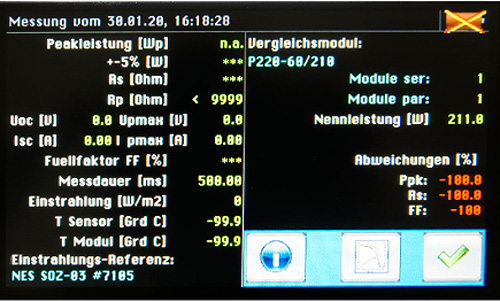

开始测量，测量过程大概需要1-2秒完成，完成后会显示以下界面。

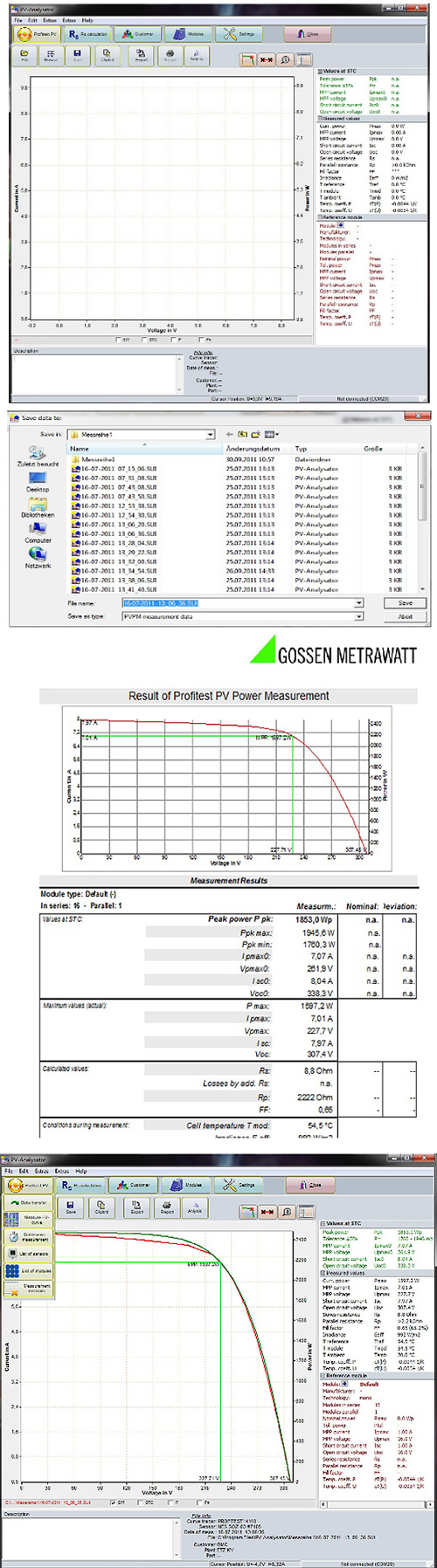

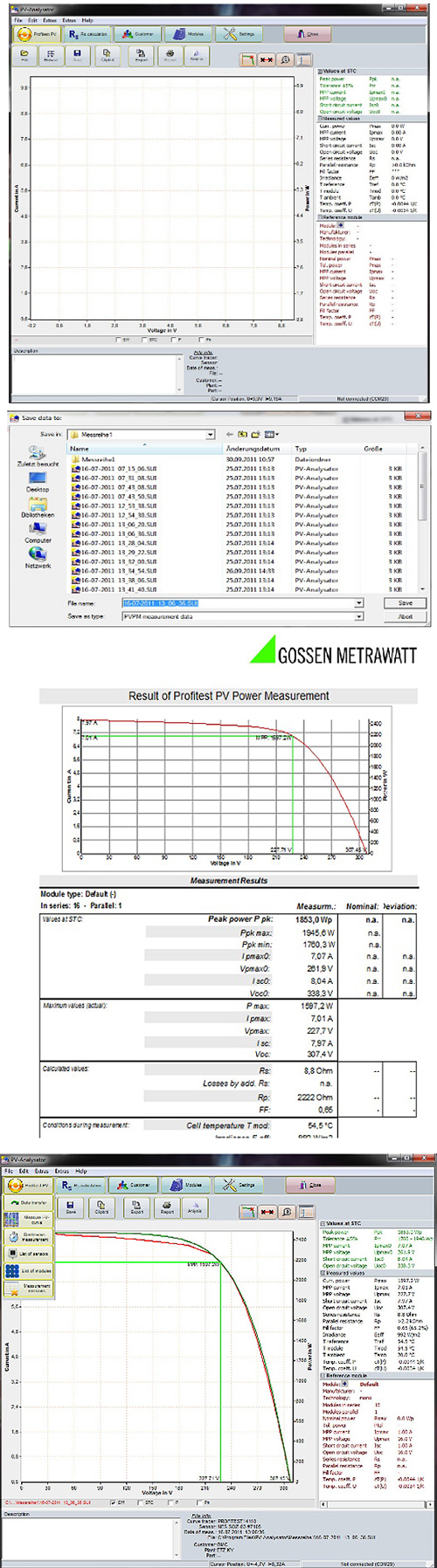

从上面的测量结果可以查看短路电流Isc ，开路电压Uoc， 光伏组件瞬时峰值功率Wp，内部串联电阻RS. 内部并联电阻Rp及填充因子FF等结果，也能查看绘制的IV曲线结果。
