同惠TH1991/TH1992高精度源表
同惠TH1991/TH1992高精度源表。电子测量仪器作为基础科研工具,是国内研究自主可控的好用的的环节。在半导体器件、超导材料和光电器件等测试领域中,为了更全面地检测器件特性,提升整个测试系统的效率,往往对供给电源和测量同步性方面有着更加严苛的要求。

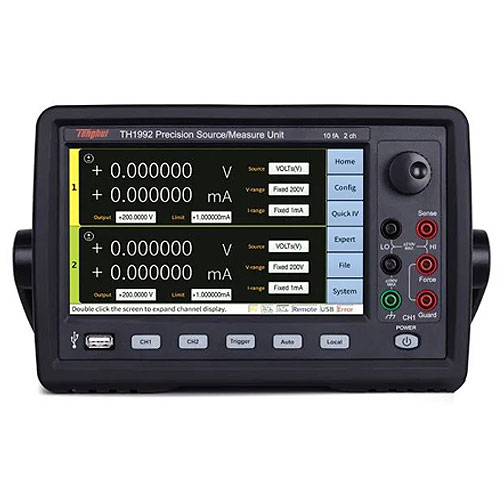

TH1991/TH1992系列精密源/测量单元可输出高达±210V直流电压、±3A直流电流以及±10.5A脉冲电流、很小10fA/100nV的电源和测量分辨率,支持高速采样,可生成任意波形。TH1992为双通道版本,相较于单通道版本,TH1992支持双通道同步输出及测量,对于3端器件的测试更友好,可极大提升测试效率。
性能特点
通道数: 1,高达±210V直流电压、+3A直流电流/+10.5A脉冲,10fA/100nV很小输出及测量分辨率 (6 12位),7英寸电容式触摸屏,分辨率800x480,Linux操作系统,四象限精密电源输出,电压源、电流源、电压表、电流表或电阻表五种基本模式,支持直流、脉冲、扫描及列表输出,二极管、三极管、MOS管以及IGBT快速生成常用器件的特性曲线,时域波形滚动显示功能,兼具二线制测量/四线制测量,输出滤波器时间常数(或截止频率)可自由设置以实现任意频响输出,数学运算功能、滑动平均滤波功能、偏差扣除功能,Delta低电阻测试方法,有效补偿由热电动势引起的测量误差,14档分选功能,含Grading和Sorting两种模式,TH199X系列高达1000000点/秒采样率,很小采样间隔1us,TH199X系列脉冲输出的脉宽很小可达50μs,TH199X系列任意波形生成及列表扫描功能 (很小1μs间隔),二极管I/V特性

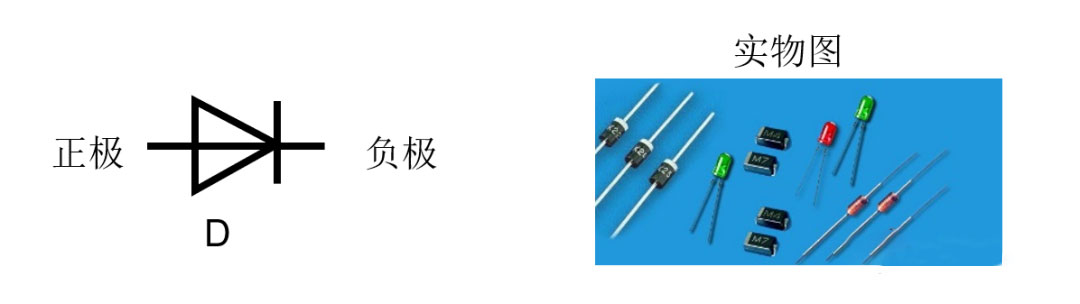

晶体二极管也称为半导体二极管,简称二极管(Diode)。内部由一块P型半导体和N型半导体经特殊工艺加工,在其接触面上形成一个PN结。外部有两个电极,分别称为正极(P型区一侧)和负极(N型区一侧),使用时不能将正负极接反。

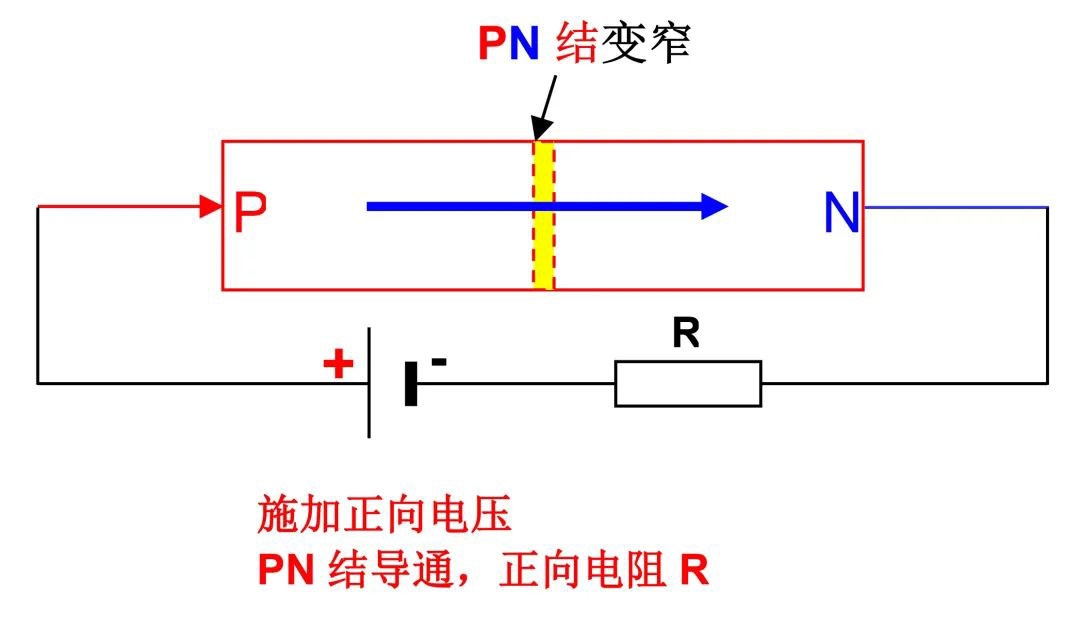

因此,二极管具有单向导电性,可用于整流、检波、稳压等电路中。用来产生、控制、接收、变换、进行能量转换等。

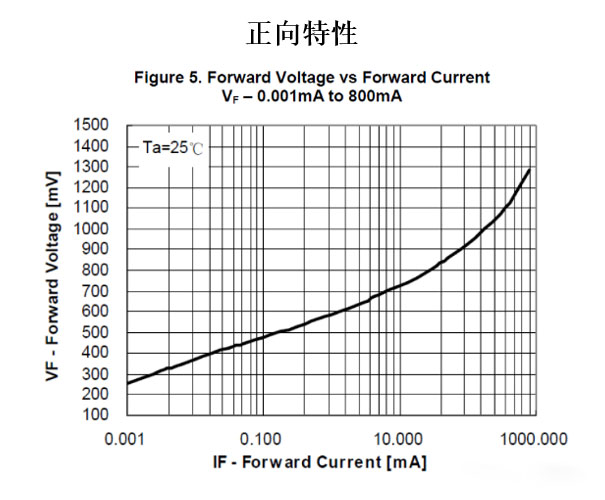

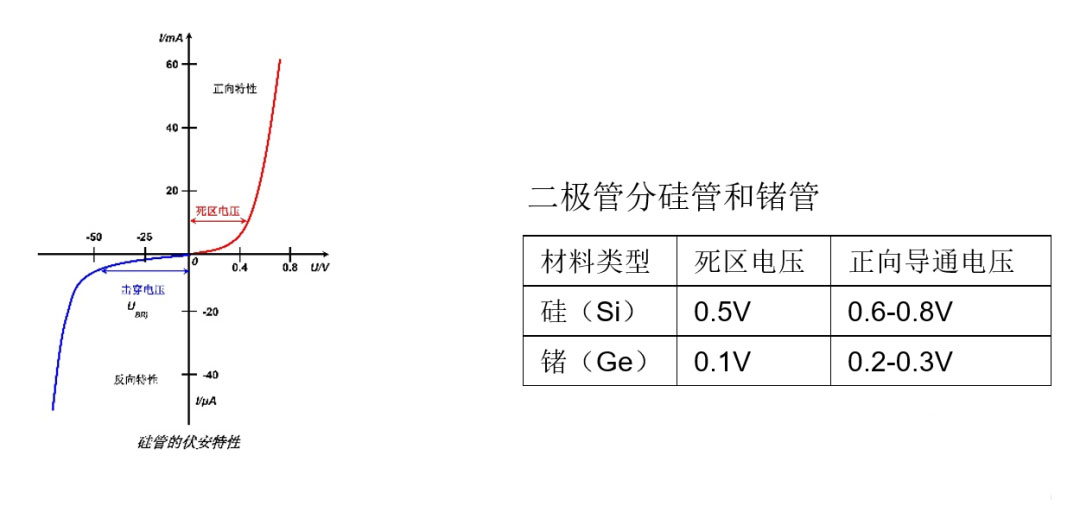

衡量二极管特性和核心是二极管的伏安特性曲线(简称I/V特性)
如何测试二极管的I/V特性?以常见的1N4148保护二极管为例

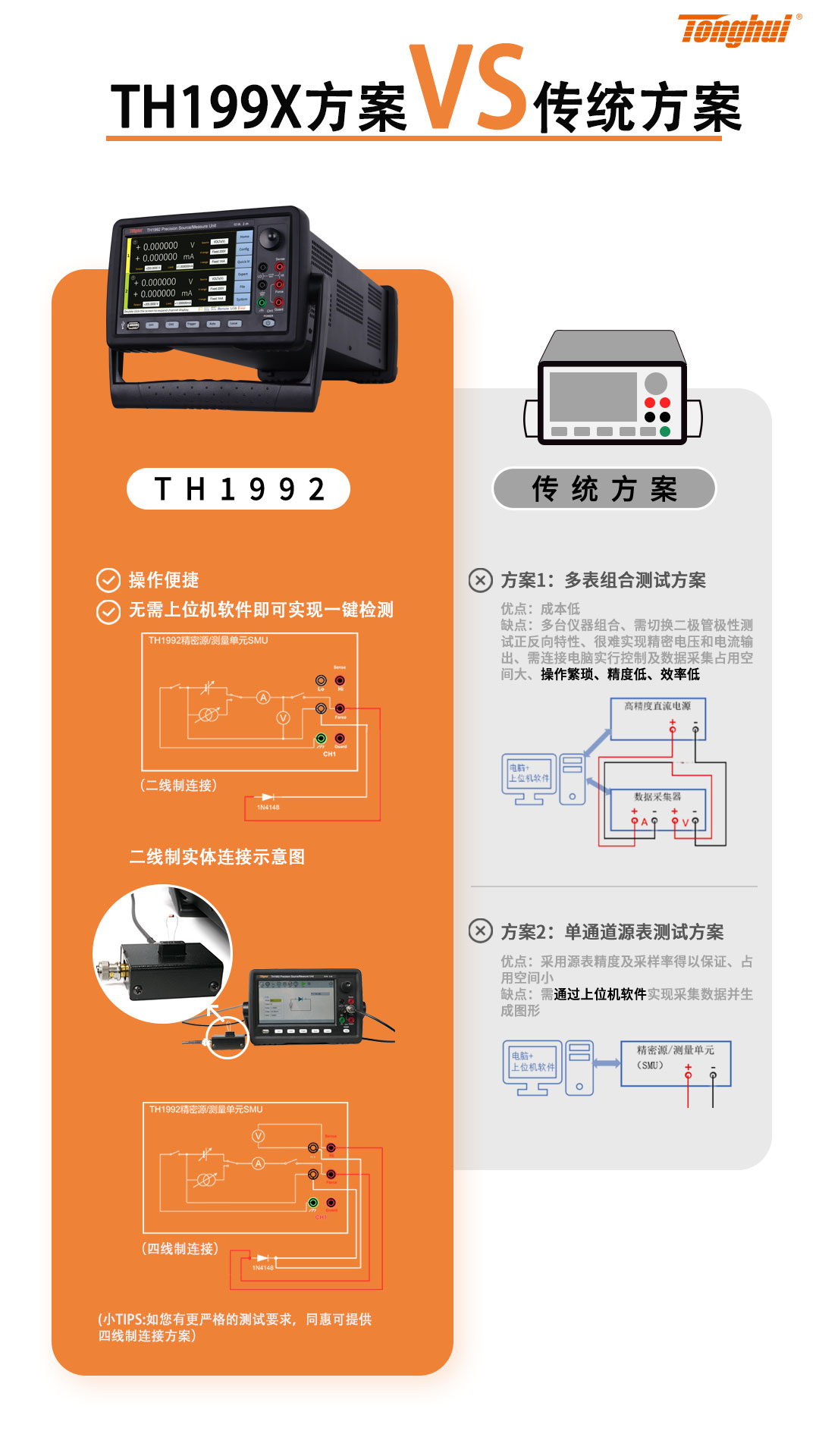

TH1991/TH1992方案 VS 传统方案

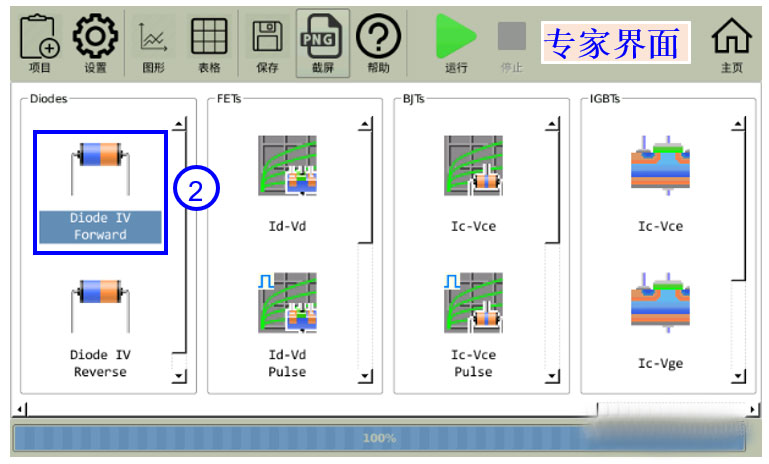

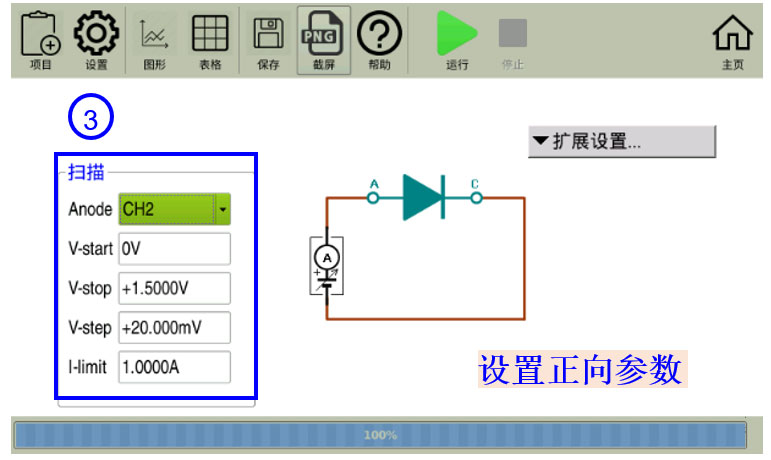

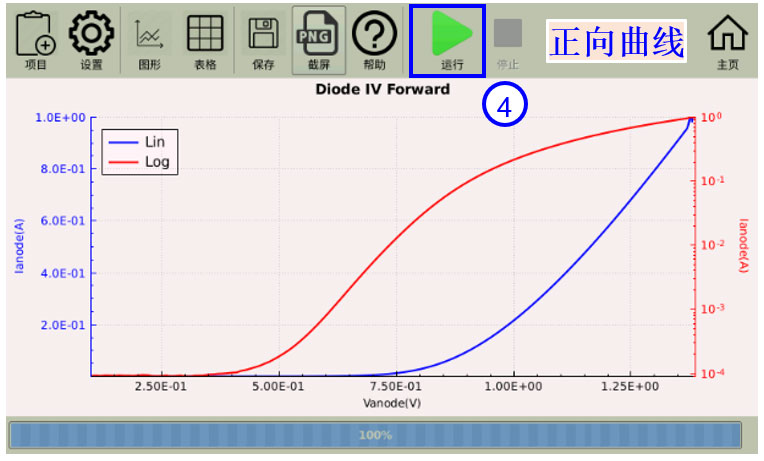

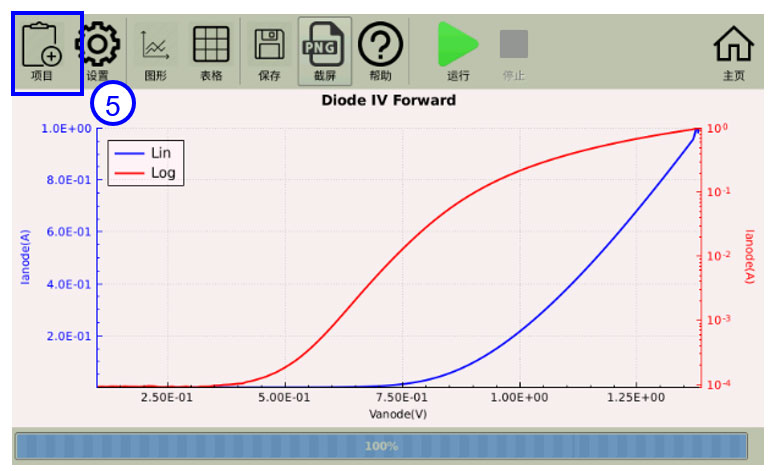

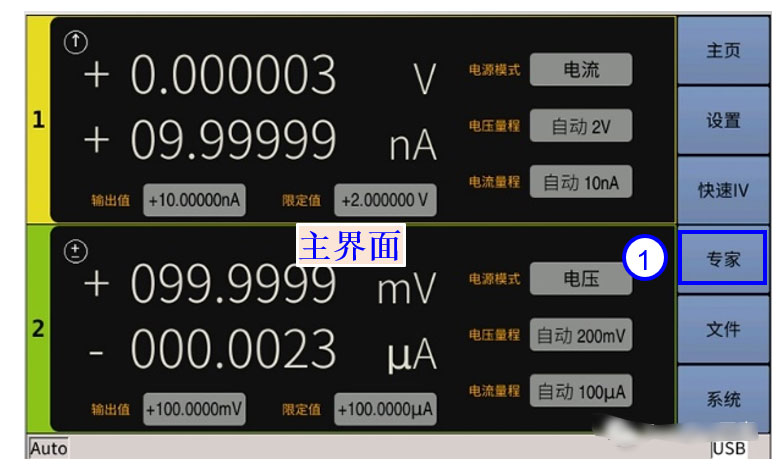

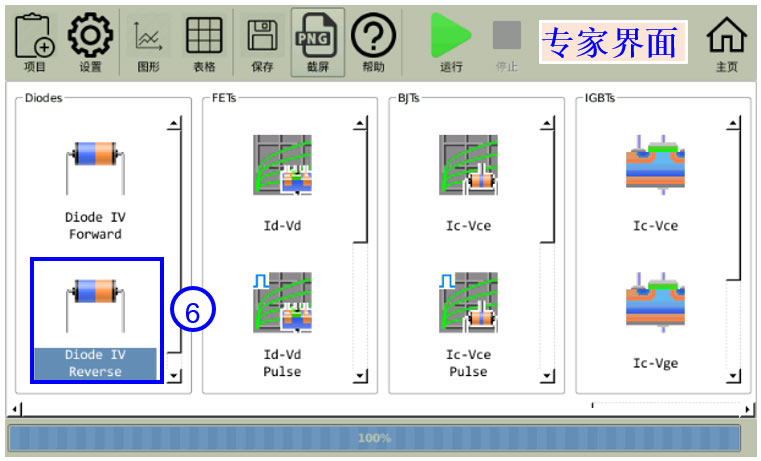

连接好之后,操作更简单,具体操作如下:
共8步,可以将二极管正反向IV曲线全部测出,全程触摸屏操作,无需连接电脑上位机,曲线可直接截屏及生成csv表格,快捷简单。因此,使用TH199X系列精密源/测量单元(SMU)测试更精确、更快捷,适合从产线到实验室各种场合。
应用于:半导体、分立与被动元件测试,二极管、激光二极管、LED,光电探测器、传感器,场效应管、三极管,ICs(ICs、RFICs、MMICs),电阻、变阻器、热敏电子、开关,精密电子及绿色能源器件测试,光伏电池,功率半导体,电池,汽车,医学仪器,用于板级测试的功率与直流偏置源,研究及教育,新材料研究,纳米器件特性,巨磁电阻,有机设备,任何精密I/V源或测量。
深圳银飞公司有售同惠TH199X高精度源表,文章来源于同惠
