Hioki直流电阻测试仪RM3548精度0.02%

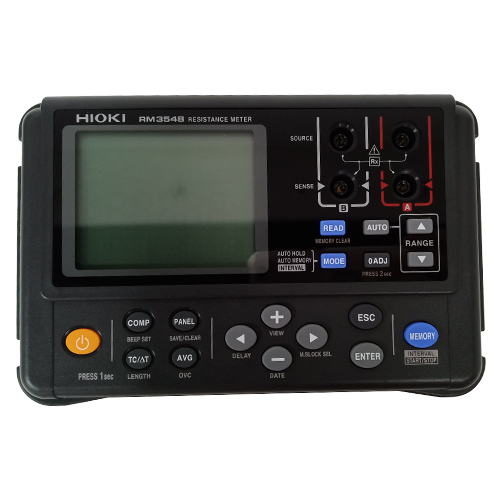

Hioki直流电阻测试仪RM3548
HIOKI RM3548可使用4端子测试法，高精度地测量马达与变压器等的绕线电阻、焊接电阻、印刷电路板的图案电阻保险丝、电阻器与传导性橡胶等各种材料的直流电阻。由于本仪器配备有温度补偿功能，因此很适合于测量电阻值因温度而发生变化的被测对象。
Hioki直流直流电阻测试仪可高精度测量广泛的电阻值。RM3548是一款高精度、便携式直流电阻测试仪，测量范围从微欧到兆欧，主要用于大型设备的测试和维护，例如测量大型电机的绕组和焊接电阻。
Hioki直流直流电阻测试仪可高精度测量广泛的电阻值。RM3548是一款高精度、便携式直流电阻测试仪，测量范围从微欧到兆欧，主要用于大型设备的测试和维护，例如测量大型电机的绕组和焊接电阻。
直流电阻测试仪主要特性
- 0.02 % 基本精度，很大 0.1 μΩ。分辨率，很大1A测试电流，很大1A测试电流
- 测量范围为 0.0 µΩ（测试电流1A）至 3.5 MΩ
- 只需使用仪器的探头，即可在内存中轻松记录多达 1,000 个数据点
- 使用间隔测量顺利捕获温升测试数据
- 便携式设计非常适合维护大型设备及测试

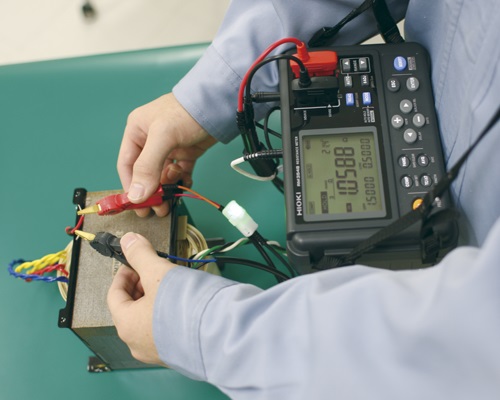

便携式电阻测试仪，适用于大型变压器和电机的低电阻测量和测试
该电阻测试仪采用便携式设计，便于在现场进行维护工作。您可以使用随附的带子将仪器戴在脖子上，从而在进行测量时让双手自由握住夹式导线。仪器可用8节AA碱性电池供电，可进行约10小时的测量。（工作时间因测量条件而异。）
通过偏移电压校正降低热电动势的影响

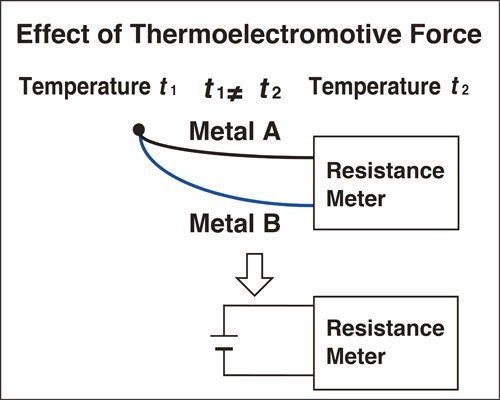

热电动势是指在不同金属之间的连接处发生的电势差（见图）。具体而言，该现象发生在测量探头和测量目标接触的地方，以及测量仪器和测量导线之间的连接处。该热电动势的大小随测量环境的温度而变化，随着温差的增大而增大。RM3548 具有偏移电压校正功能，可在正负方向施加测量电流，然后使用由此产生的检测电压来消除热电动势的影响。
使用温度校正功能将随温度变化的电阻值校正为参考温度

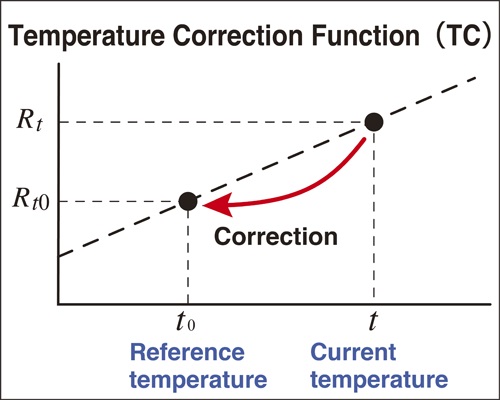

温度校正功能可以在用户指定的参考温度下将读数转换为电阻值并显示结果，即使对于电阻随温度变化的铜线等材料也是如此。RM3548的温度校正功能将当前温度t下的测量电阻值Rt转换为参考温度t0下的电阻值Rt0，如图所示。温度传感器 Z2002（随RM3548一起提供）用于执行温度校正。
即使机身小巧轻量也具有可靠的规格
温度上升测试（通电停止时的温度推测)简单
关于精度
本公司将测量值的极限误差，作为如下所示的f.s.(满量程)、rdg.(读取)、dgt.(数位分辨率）的值来加以定义。
f.s.
即使机身小巧轻量也具有可靠的规格
- 35,000 dgt.的高分辨率
- 测量电流1A时具有0.1uQ的分辨率
温度上升测试（通电停止时的温度推测)简单
- 温度换算功能与间隔功能
- 将已存储的测量数据以文件形式复制到计算机
- 可安装吊带的便携式设备
- 自动存储功能、自动保持功能、L2105比较器判断灯《选件)
基本规格（精度保证1年，调整后精度保证1年）
| 阻值范围 |
3 mΩ（很大 3.5000 mΩ 显示，0.1 µΩ 分辨率）至 3 MΩ 量程（很大 3.5000 MΩ 显示， 100 Ω 分辨率），10 步 测量精度：±0.020 % rdg。±0.007 % 满量程 |
|---|---|
| 测试电流 | [在 3 mΩ 范围内] 1 A DC 至 [在 3 MΩ 范围内] 500 nA DC |
| 开路电压 | 很大 5.5 V 直流 |
| 温度测量 | -10.0 至 99.9°C，精度：±0.50°C（温度传感器 Z2002 和 RM3548 组合精度） |
| 测量速度 | 固定的 |
| 显示刷新率 | 没有 OVC：大约。100 毫秒，带 OVC：约。230毫秒 |
| 功能 |
温度修正、温度转换、偏移电压补偿（OVC）、比较器（ABS/REF%）、长度转换、 判断音设定、自动保持、自动节电（APS）、 平均、面板存储/面板加载、USB通讯接口（ RM3548 内部存储器在连接到 PC 时 被识别为大容量存储设备） |
| 内存存储 |
可记录数据点数：（手动/自动）很多1000个，（间隔）很多6000个；间隔： 0.2至10.0s（0.2s步长）；从内存中获取数据：显示器、USB 大容量存储（CSV、TXT 文件） |
| 电源 | LR6 (AA) 碱性电池 ×8，连续使用：10 小时（在本公司条件下），额定功耗：5 VA max. |
| 尺寸和质量 |
192 毫米（7.56 英寸）宽 × 121 毫米（4.76 英寸）高 × 55 毫米（2.17 英寸）深，770克 （27.2 盎司） |
| 配件 |
Clip type lead L2107 ×1, Temperature sensor Z2002 ×1, LR6 Alkaline battery ×8, Instruction manual ×1, USB Cable(A-to-mini B type) ×1, Strap ×1, Spare fuse ×1 |
本公司将测量值的极限误差，作为如下所示的f.s.(满量程)、rdg.(读取)、dgt.(数位分辨率）的值来加以定义。
- (很大显示值)
- 一般来说，表示很大显示值。在本仪器中,表示当前所使用的量程。
- (读取值、显示值、指示值)
- 表示当前正在测量的值、测量仪器当前的指示值。
- (分辨率)
- 表示数字式测量仪器的很小显示单位，即很小位的“1”。
