SEAWARD综合电气安规测试仪HAL101操作说明

SEAWARD综合电气安规测试仪HAL101操作说明。HAL101产品介绍:HAL系列是德国GMC-I集团子公司英国SEAWARD公司研发和制造的一款综合电气安规测试仪。因其功能强大、性能可靠和操作便捷等优势,在电气安规测试行业有非常广泛的应用,尤其适用于需要批量测试的场合。
√ AC高压测试
√ DC高压测试
√ 绝缘电阻测试
√ ARC检测
√ 数据存储
√ 远程控制软件
√ 打印机和条码扫措器
■ 绝缘电阻测试:测试电压很大可调到6kV DC,电阻测试范围到500MΩ ;(全系列)
■ 高压测试:测试电压很大可调到5kV AC,6kV DC,并可选择ARC弧检测;(全系列)
■ 小巧便携,200W x 300H x 370D mm,15kg。
介电耐压VS介电击穿测试——Hal系列综合电器安规测试仪
高压测试(Hipot)测试是个常通的测试,可于许多应,从研发和形式检测,再到产品下线检测,甚在维修后都会应用。

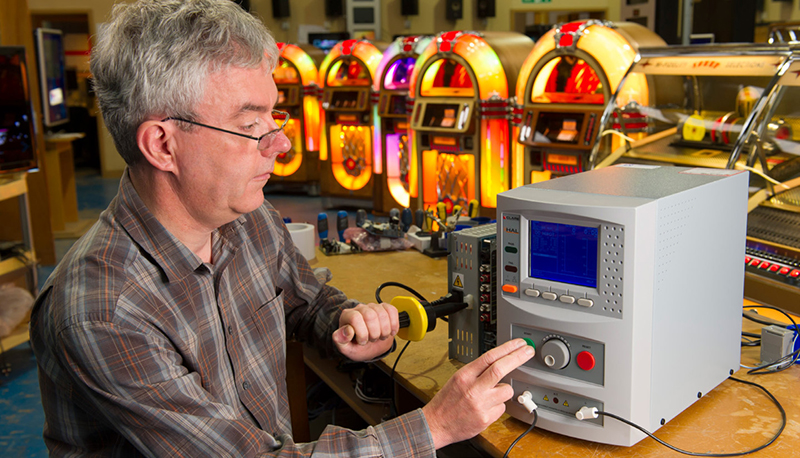

HAL101
HAL101操作说明
一、前后面板介绍:
系统设置:SETUP → SYSTEM CONFIGURATION-Hal101产品培训资料
HAL101操作说明

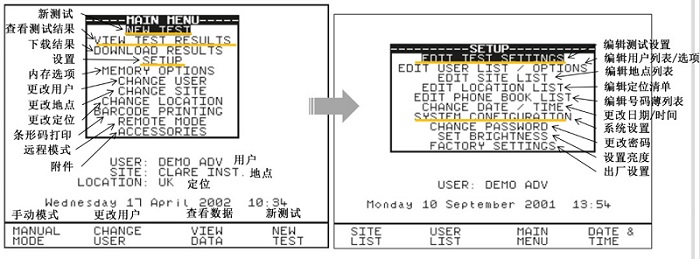

二、快速参考:
1、设置时间、场所、地点:从MAIN MENU选择SETUP,再依次选择CHANGE DATE/TIME、EDITSITE LIST、EDIT LOCATION LIST,通过旋钮和绿色按钮(或INSERT快捷键)更改数值,按快捷键OK(或绿色按钮)保存;

2、编辑用户:从MAIN MENU选择 SETUP,再选择EDIT USER LIST / OPTIONS,使用旋钮并选择一个名称,屏幕将出现“EDIT USER SETTINGS”,按绿色按钮,使用旋钮输入所需的名称及参数,按快捷键OK保存退出(其中USER LEVEL一般选NOVICE,这在操作中会有警告和提示);

3、编辑测试序列:从MAIN MENU选择 SETUP,再选择EDIT TEST SETTINGS,按绿色按钮,使用旋钮并选择一个名称,屏幕将出现“SELECT TEST SETTINGS”按绿色按钮选择一个序列,再使用旋钮、绿色按钮、快捷键设置序列的具体参数(包括测试项目、外部接口、测试时间、测试电压、限值、输出端选择、电弧检测敏感度、循环次数、启动方式,见下文);

4、系统配置:从MAIN MENU选择 SETUP,再选择SYSTEM CONFIGURATION,按绿色按钮,进入设置界面(见下文),通过旋钮、绿色键、快捷键按需配置各项参数;

5、新建测试:从MAIN MENU选择 NEW TEST,按绿色按钮,显示“PRODUCT”,用旋钮及绿色按钮输入产品名称,按绿色按钮进入下一步,显示“SELECT TEST SETTINGS”,通过旋钮和绿色按钮选择测试序列,按绿色按钮确定,屏幕显示测试界面(见下文);

6、启动测试:根据测试序列中设定的启动条件启动测试(如按绿色按钮),仪器开始测试,测试完毕后根据提示输入批注(如果选择了需要批注),按绿色按钮,测试结果将会保存;

7、手动测试:在MAIN MENU界面,使用快捷键MANUAL MODE进入手动测试界面,光标选中BEGIN PRODUCT,按绿色按钮,显示“PRODUCT”,用旋钮及绿色按钮输入产品名称,按绿色按钮保存并返回测试界面,通过旋钮和绿色按钮更改测试项目及具体参数(此过程会用到ROTATEFIELD),根据设定的启动条件启动测试(如按绿色按钮),仪器开始测试,测试结束后必须选择END PRODUCT才会保存测试结果(如果选择了需要批注,会在批注后保存结果)。
银飞有售Seaward HAL101综合安规测试仪
