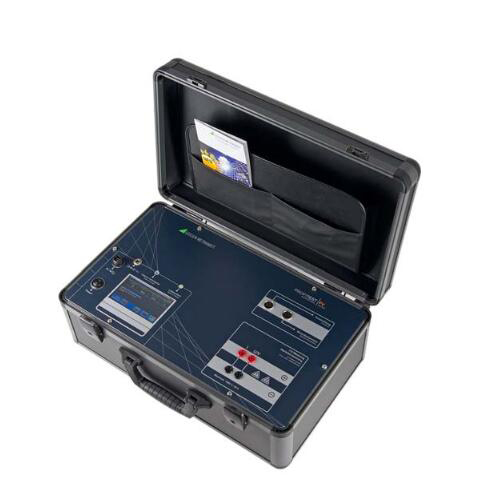

光伏组件IV曲线测试仪科普光伏系统测试及检测设备
光伏组件IV曲线测试仪科普光伏系统测试及检测设备。近年来，光伏领域发展迅速。关于石化燃料和核能源的有限性及其对环境的影响越来越受到关注，重新唤起了人们对太阳能技术的兴趣。
研究表明，目前光伏的应用才刚刚起步，未来将有更广泛和更持续的增长。德国可再生能源法(EEG) 支持环保、自发电。但在实践中，当我们安装和排除光伏系统故障时，应该遵守哪些规范通常还存在不确定性。
光伏系统测试
光伏系统（PV system）是一种太阳能装置，它利用太阳能电池将部分太阳光线转换为电能。大型太阳能发电系统称为太阳能发电厂。这些系统使用的典型的、直接的能量转换方式被称为光伏。光伏系统是电气装置，因此受 DIN VDE 0100 和 DGUV 条例 3 的约束。光伏系统也是符合德国工业安全与健康条例 (BetrSichV) 的工作设备。光伏系统的电工组件是电气操作设备，因此必须按照公认的操作规范进行操作、维护和测试。

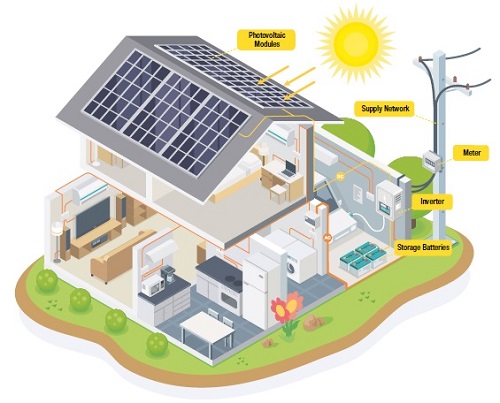

单户住宅中的太阳能系统
光伏组件
光伏组件(简称PV组件)是光伏系统中很重要的组件，因为它们将阳光转化为可用的电能。每个模块由许多相互连接的太阳能电池组成，这些电池通常由硅制成。
很常见的类型是晶体硅组件和薄膜组件。晶体硅组件尤其受欢迎，因为薄膜组件的效率较低。

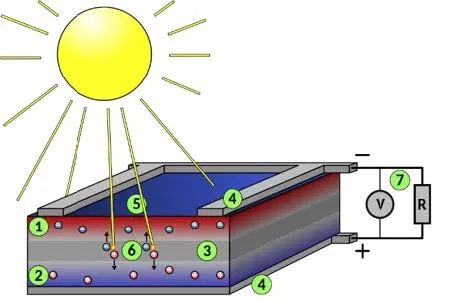

1) 上层硅采用负掺杂（N型层）。
2) 下层硅采用正掺杂（P型层）。
3) 多余的电子松散地结合在边界区域的空穴上(p-n结)。
4) 上下层之间产生连续有源电场。
5) 光子(光量子，“太阳光”)穿透过渡层。
6) 具有足够能量的光子将能量转移到中性区的电子。
这就将各自的电子从共价键中释放出来。电子向上漂移，空穴向下漂移。只要光子不断产生自由载流子，就会产生电压和可用电流。
7) 电子通过外部电路从负极流向正极。

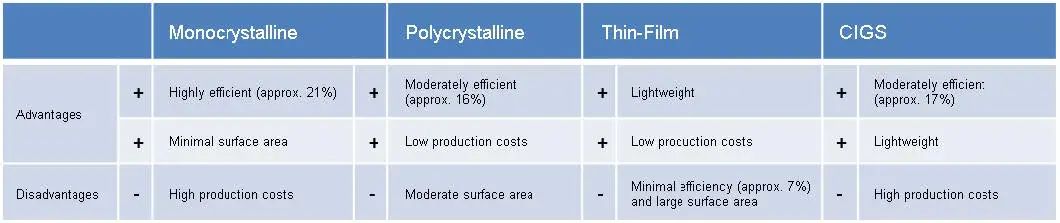

01、Monocrystalline Solar Cells:
单晶硅太阳能电池由于其深蓝色到黑色的颜色很容易识别。这种颜色是制造过程中产生的。在这种类型的太阳能电池中，硅晶圆是由单个硅晶体生产出来的。硅晶圆是所有太阳能电池的基板。
02、Polycrystalline Solar Cells:
多晶硅太阳能电池不仅由一个硅晶体组成，而是由多个硅晶体组成。各种晶体块被生产出来，然后彼此并排排列。合成的电池更便宜，但效率也更低
03、Thin-Film Modules:
薄膜组件没有晶体结构。在生产过程中只使用了一层薄薄的硅和其他物质。薄膜组件要便宜得多，重量也轻得多，但效率也低得多
04、CIGS Modules:
这是一种特殊类型的薄膜组件。铜铟硒化镓(CIGS)用于薄膜组件。这将显著提高效率，但也会导致更高的生产成本。
测试光伏系统
太阳能系统是具有一定复杂性的技术装置，通常安装在难以接近的区域（房屋和工业设施的屋顶、偏远的户外场所等）。它们必须可靠地运行并可靠地保护人员免受事故危害。
德国公共事故保险规定的 DGUV V3 法规，用于测试电气系统以预防事故，以及技术规则TRBS 1201 关于测试和检查需要监控的工作设备和系统的操作安全构成了测试太阳能系统的基础准则。
德国电气工程师协会的 VDE 标准 VDE 0105-100、VDE 0100-600 和 VDE 0126-23 总结了整个系统的有效测试间隔和测试标准。所有太阳能系统必须按照这些标准每四年进行一次全面测试。

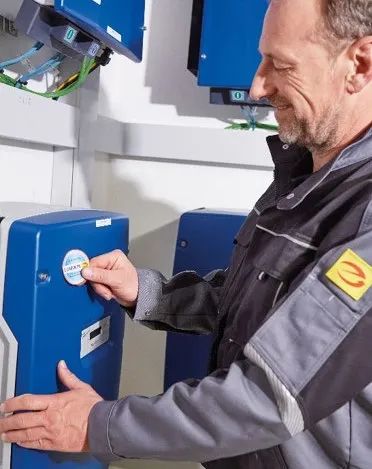

System Inspected系统检查完成
以下步骤需要在光伏系统检查期间完成：
■ 目视检查设备的绝缘和电缆线束是否有损坏和缺陷
■ 包括逆变器在内的全面功能测试
■ 现有系统配置与记录数据的详细比较：如果对系统进行了结构更改，则必须以可验证的方式列出它们。
■ 全面的计量检查：测量绝缘电阻、开路电压、短路电流、系统总功率、低阻抗连接和保护性等电位连接，这对于安全原因尤为重要。
■ 测试系统保护措施的有效性是一个单独的检查步骤：即使是小型光伏系统也会在电缆连接和耦合中产生强大的直流电，与之接触可能会危及生命
■ 很后一步是对系统进行全面的功能测试：测量值是否与瞬时太阳辐照度一致？逆变器是否正常工作？

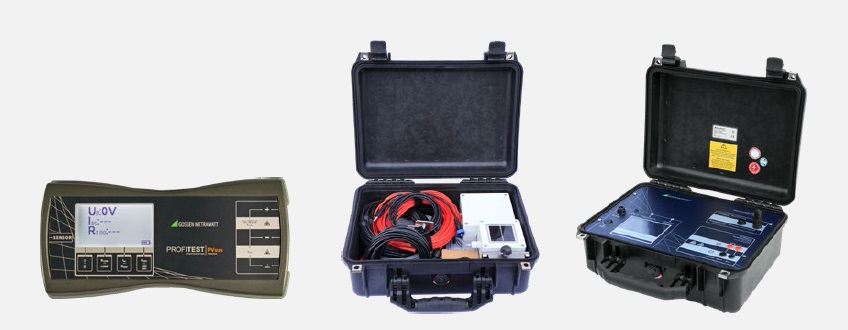

PROFITEST PV SUN (characteristic curve tracing) und PROFITEST PV 1500 Test Instruments for PV Systems
测试光伏系统开始
负责安装光伏系统的一方必须为每个启动过程写一份报告。报告的重要内容包括测量值和系统数据。

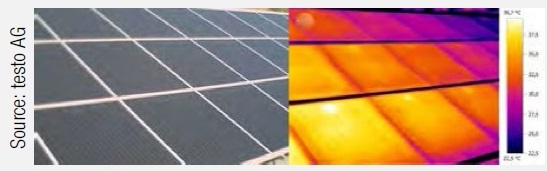

Junction Box Thermogram
记录测量值：
■ 采用串二极管/熔断器的系统通过二极管/熔断器的电压降
■ 直流侧绝缘电阻
■ 系统接地电阻
■ 电池开路电压
■ 组串开路电压
■ 组串开路电压
■ 可选测量单个组串的特征曲线
VDE 0126-23-1 / IEC 62446-1所规范的系统要求
在并网光伏系统安装或定期测试后，必须为客户、检验员或维护工程师准备包含基本系统数据的文档。
基本系统数据:
■ 系统额定功率(kW DC or kVA AC)
■ 光伏组件和逆变器信息（型号、厂家和数量）
■ 安装和首次启动日期
■ 客户名称
■ 安装地点
■ 有关系统开发人员的信息：
■ 公司名称、联系人、地址、电话号码、邮箱地址
有关系统安装人员的信息：
■ 公司名称、联系人、地址、电话号码、邮箱地址
