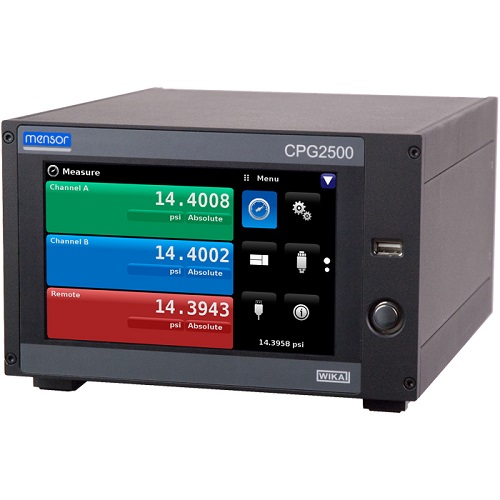

单双通道精密型压力显示仪CPG2500。CPG2500可以配置一个、两个或三个压力传感器。两个传感器在内部，第三个传感器在外部。数字压力传感器的内部气动隔离允许一个通道配置高达70MPa的压力，而另一个通道的压力低至2.5 KPa/10 inH2O。可以添加一个可选的大气参考传感器，该传感器内部显示大气压力或用于模拟绝对压力。每个通道的压力范围可由客户指定。数字压力指示器使用内置压力传感器作为标准。作为外部参考压力传感器，Mensor CPR2510、CPT6100或CPT6180精密压力传感器可以一起使用。



CPG2500数字压力显示仪主要用于校准实验室及工厂内的压力测量。该压力显示仪可作为压力测量基准：1. 用于验证现场压力指示器/变送器；2. 压力测量仪表的生产、测试及校准。

■ 校准实验室的压力基准

■ 拥有外传感器的传递标准

■ 压力设备生产

■ 差压测量

■ 3个通道压力同步监测

■ 压力范围： 从 0...2.5kPa 到 0...289 MPa(0 ... 0.36 至 0 ... 42,000 psi)

■ 准确度：低至0.008 % IS (IntelliScale)

■ 外置传感器压力范围：从2.5 kPa ... 100 MPa [0.36 ... 15,015 psi]

■ 精确度 0.004 % FS

■ 可拆卸/互换压力传感器

通用参考压力传感器可选择1或2个压力传感器（参见以下规格）。此外，可选量程≤ 100 MPa (≤ 15,015 psi)的外置压力传感器。

外置压力传感器可以是CPT9000，CPT6100 或 CPT180 ，其通过 RS-232进行通信，并且波特率可从4种可选的波特率中选择。

所有内部压力传感器均可拆卸和可互换。只需拆下背板上的四个开槽螺钉、将参考压力传感器滑出，然后拆下接口电缆即可。用户还能订购一个选配的可拆卸内部大气压参考传感器。在仪表固件运行时，可对所有CPG2500参考压力传感器进行校验。使用选配的通信/电源线、校验套件（仅

大气压计）和远程校验软件，也可对其进行外部校验。

压力范围 1)

准确度2)             0.008 % F S 3)                                            0.008 % IS-50 4)                                      0.008 % IS-33 5)

表压                   0 ... 2.5 kPa 至 0 ... 70 MPa                         0 ... 0.1 至 0 ... 40 MPa                            0 ... 0.1 至 0 ... 10 MPa

                          0 ... 0.36 至 0 ... 10,000 psi                          0 ... 14.5 至 0 ... 6,000 psi                        0 ... 14.5 至 0 ... 1,500 psi

双向                   -1.25 ... +1.25 kPa 至 -0.1 ... 70 MPa          -0.1 ... 1 至 -0.1 ... 40 MPa                      -0.1 ... 1 至 -0.1 ... 10 MPa

                          -0.18 ... +0.18 至 -14.5 ... 10,000 psi           -14.5 ... +145 至 -14.5 ... 6,000 psi          -14.5 ... +145 至 -14.5 ... 1,500 psi

绝压6)                0 ... 0.05 至 0 ... 70.1 MPa abs.                   0 ... 0.1 至 0 ... 40.1 MPa abs.                  0 ... 0.1 至 0 ... 10.1 MPa abs.

                          0 ... 7.5 至 0 ... 10,015 psi abs.                    0 ... 14.5 至 0 ... 6,015 psi abs.                 0 ... 14.5 至 0 ... 1,515 psi abs.

精度7)                0.004 % FS

检验周期            365 天8)                                                       365 天                                                       365 天

介质兼容性

接液部件             6000/7000 系列铝，316 不锈钢，黄铜，PTFE (Teflon®)，氨基甲酸乙酯，硅树脂，RTV，硅脂，PVC，环氧基树脂，丁钠橡胶，氟橡胶 (Viton®)

容许介质            压力范围 ≤ 0.1 MPa [≤ 15 psi] - 仅允许使用气动介质

                          压力范围 > 0.1 MPa [> 15 psi] - 允许使用气动和非腐蚀性的液压介质

传感器

读数速率            33 读数/秒

校验调整             内部零点加法器和量程倍增器，每个传感器高至11点线性化

1) 压力范围为 ≥ 10 ... ≤ 13.8 MPa [≥ 1,500 ... ≤ 2,000 psi] 和> 40 MPa [> 6,000 psi] 的压力表换位表压以及双向测量范围将是密封的压力表换位表压传感器

2) 准确度定义为包含因子k=2的总测量不确定度，包括仪表本身的性能参数、参考仪表的测量不确定度、长期稳定性、环境条件影响、周期性零点校正（每30天一次）期间补偿范围的漂移和温度效应

3) FS=满量程=量程终点-量程起点

4) 0.008% IS-50 精确度：介于满量程的0...50%，精度为半量程的0.008%和满量程的50...100%，精度为读数的0.008%

5) 0.008 % IS-33 准确度：在 满量程的0...33 % 时，准确度是半量程的 0.008 %；在 满量程的33...100 %时 ，准确度是读数的0.008 %

6)绝压表的很小校验范围是 600 mTorr

7)精度定义为线性度，可重复性和回差在规定的补偿温度范围内的综合效果

8)压力范围低于0.1 MPa [15 psi]表压或绝压及压力范围为-0.1 ... +0.1 MPa [-15...14.5psi]的双向传感器，校准周期为180天。其余特殊范围的传感器校准周期为365天

Teflon®是杜邦高性能弹性体有限公司的注册商标

Viton®氟橡胶是杜邦高性能弹性体有限公司的注册商标

压力范围 1)

准确度2)              0.014 % FS 3)

绝压6)                  0 ... 82.74 至 0 ... 151.7 MPa abs.                     0 ... 12,000 至 0 ... 22,000 psi abs.

                            0 ... 165.5 至 0 ... 217.2 MPa abs.                     0 ... 24,000 至 0 ... 31,500 psi abs.

                            0 ... 220.7 至 0 ... 289.6 MPa abs.                     0 ... 32,000 至 0 ... 42,000 psi abs.

精度7)                 0.004 % FS

检验周期8)          365 天

介质兼容性

接液部件             6000/7000 系列铝，316 不锈钢，黄铜，PTFE (Teflon®，氨基甲酸乙酯，硅树脂，RTV，硅脂，PVC，环氧基树脂，丁钠橡                          胶，氟橡胶 (Viton®)

容许介质             允许使用气动介质和非腐蚀性液压介质

传感器

读数速率             10读数/秒

校验调整              内部零点加法器和量程倍增器，每个传感器高至11点线性化

1)压力范围为 ≥ 10 ... ≤ 13.8 MPa [≥ 1,500 ... ≤ 2,000 psi] 的压力表将是密封的压力表传感器。

2)准确度定义为包含因子k=2的总测量不确定度，包括仪表本身的性能参数、参考仪表的测量不确定度、长期稳定性、环境条件影响、周期性零点校正（每30天一次）期间补偿范围的漂移和温度效应。

3)FS = 满量程 = 量程终点 - 量程起点

6)绝压表的很小校验范围是 600 mTorr。

7)精度定义为线性度，可重复性和回差在规定的补偿温度范围内的综合效果。

8)压力范围低于0.1 MPa [15 psi]表压或绝压及压力范围为-0.1 ... +0.1 MPa [-15...14.5 psi]的双向传感器，校准周期为180天。其余特殊范围的传感器校准周期为365天

仪表

仪表版本               ■ 台式机柜

                             ■ -19"机架安装（带侧面板），包括用于单台仪表安装的机架安装套件

                             ■ -19"机架安装（带侧面板），包括用于双仪表安装的机架安装套件

尺寸                      参见技术图纸

重量                      5.7 kg [12.5 lbs] 含所有内部选件

热机时间               约15分钟

显示器

屏幕                      7"彩色LCD触摸屏

分辨率                  4 ... 7位，具体视测量范围和单位而定

数据输入               触屏按键

压力单位               39个和两个用户自定义的单位(bar, psi或pascal的乘数)，详情请参阅操作说明

速率单位               /秒, /分钟, /小时., /3小时

测量过滤器            关，低，正常（默认），高

语言                      英语，德语，西班牙语，法语，意大利语，葡萄牙语，波兰语，俄语，中文，日语，韩语

连接

可集成传感器数量    ■ 1个参考压力传感器

（可选）                  ■ 第2个参考压力传感器、外部压力传感器和大气压参考

压力连接                 压力范围 ≤ 40.1 MPa [≤ 6,015 psi] -多达4个端口7/16-20 F SAE和1个端口10-32 UNF 内螺纹

                               压力范围 > 40.1 MPa [> 6,015 psi] - 多达2个Autoclave F250C/HIP HF4

供电电压

电源单位                 AC 100 ... 120 V 或 AC 200 ... 240 V, 50/60 Hz，很大24 VA

电源输出                 DC 12 V，1.67 A（包括4个特殊区域的插塞式转接器）

允许环境条件

储存温度                 0 ... 70 °C [32 ... 158 °F]

湿度                        0 ... 95 % r. h.（非冷凝）

工作温度                15 ... 40 °C [59 ... 104 °F]

通信

接口                       Ethernet, IEEE-488, USB, RS-232

指令集                    Mensor, WIKA SCPI

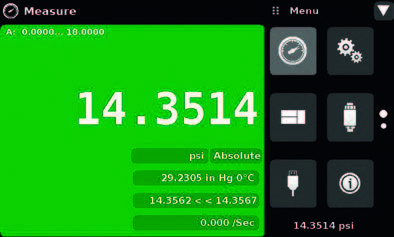

单通道“A”：不带有其他换算压力单位，峰值，速率辅助显示

示例：气压计单位设置成psi

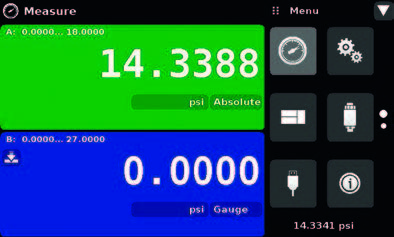

双通道” A”和“B”：不带有其他换算压力单位，峰值，速率辅助显示

示例：气压计单位设置成psi

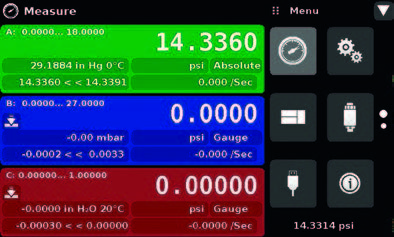

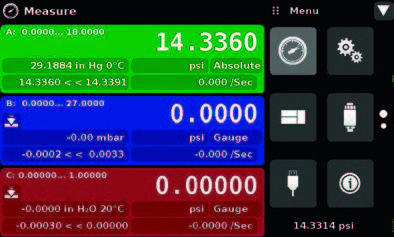

三通道“A”,“B”和“Remote（远程）”：带有其他换算压力单位，峰值，速率辅助显示。以及清零按钮。

示例：气压计单位设置成psi

CPG2500具有直观的操作界面，可提供1、2或3个通道的直观显示，每一个通道都能选择带或不带峰值、速率或两者皆有的辅助显示。选配大气压传感器的读数显示在右下角。每个通道和大气压传感器的压力单位可从38种公制和英制单位中选择。

智能缩放和可更换传感器的优点，每个传感器都通过IntelliScale进行校准。测量范围的后半部分是参考固定误差，测量范围的前半部分是读数精度。这三个传感器可以相互匹配，以扩大读数精度的百分比范围，使读数不确定度达到1%。此外，每个参考压力传感器都是可拆卸和可互换的，允许外部校准并减少停机时间。
