一、EMC电磁兼容谐波测试标准
GB/T 17626.7-2017电磁兼容试验和测量技术 供电系统及所连设备谐波、间谐波的测量和测量仪器导则 为目前执行的很新国标,等同于IEC61000-4-7: 2009,用于替代GB/T 17626.7-2008(IEC61000-4-7: 2002)。

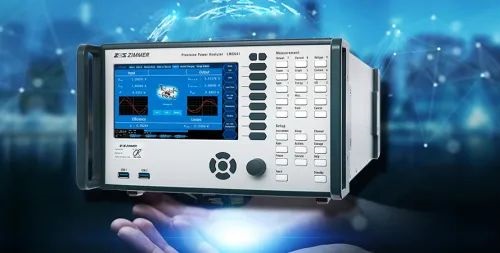

测试方案:德国高美测仪EMC谐波闪烁测试系统软件支持很新版的谐波测试标准IEC61000-4-7:2002 + A1:2009,另外之前版本IEC61000-4-7:2002+ A1:2008也还可选。
![LMG671](/080/uploads/allimg/221001/23-221001122349141.jpg)
二、EMC电磁兼容谐波测试限值标准
1、当前16A以内设备谐波测试限值标准的IEC版本有:IEC 61000-3-2:2018 + A1:2020,以及很新IEC 61000-3-2:2019 + A1:2021。而国内目前执行的标准版本为GB 17625.1-2012 电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A),等同于IEC 61000-3-2:2009。

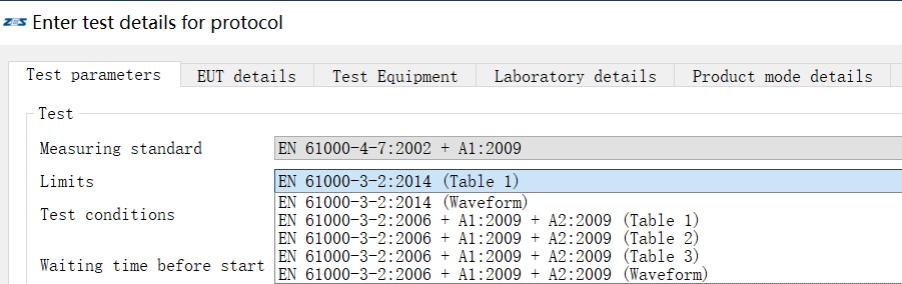

方案:德国高美测仪EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-2:2019 + A1:2021,另外之前版本的标准也还可选,例如目前国标对应的IEC 61000-3-2:2009。

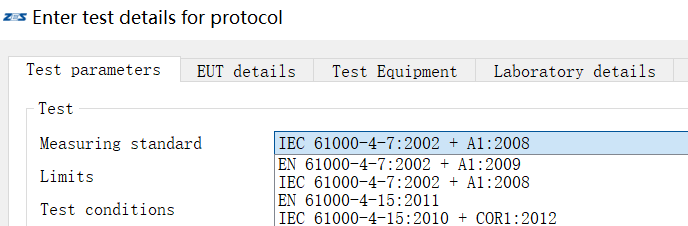

![LMG671支持很新版的谐波测试标准](/080/uploads/allimg/221001/23-221001122532K5.png)
2、当前大于16A小于75A设备谐波测试限值标准的IEC版本有:IEC 61000-3-12:2011/AMD 1:2021,以及IEC 61000-3-12:2011/AMD 1:2021 CSV。而国内目前执行的标准版本为GB/T 17625.8-2015 电磁兼容 限值 每相输入电流大于16A小于等于75A连接到公用低压系统的设备产生的谐波电流限值,等同于IEC 61000-3-12:2004。
测试方案:德国高美测仪EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-12:2011 + A1:2021,另外之前版本的标准也还可选,例如目前国标对应的IEC 61000-3-12:2004已修订为IEC 61000-3-12:2011或更高版本。

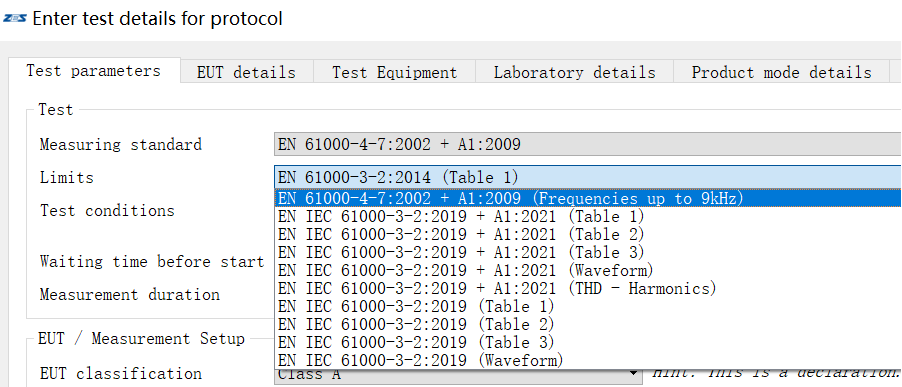

![EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-2:2019 + A1:2021](/080/uploads/allimg/221001/23-221001123U0256.png)
![EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-2:2019 + A1:2021](/080/uploads/allimg/221001/23-221001123ZK50.png)
三、EMC电磁兼容闪烁测试标准
GB/T 17626.15-2011电磁兼容 试验和测量技术 闪烁仪功能和设计规范 为目前执行的很新国标,等同于IEC 61000-4-15:2003。IEC 61000-4-15:2010是现行的国际标准。
测试方案:德国高美测仪EMC谐波闪烁测试系统软件支持很新版的闪烁测试标准IEC 61000-4-15:2010/COR1:2012,另外之前版本IEC61000-4-15:2011也还可选。

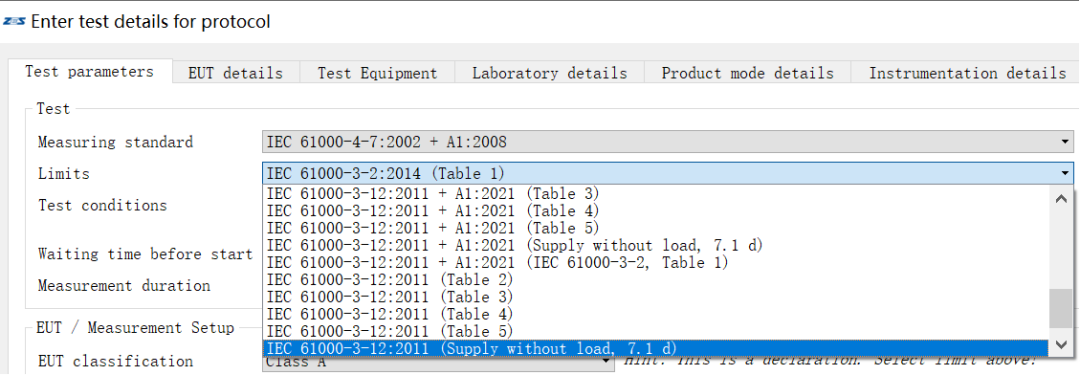

![EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-12:2011 + A1:2021](/080/uploads/allimg/221001/23-221001124003H1.png)
![EMC谐波闪烁测试系统软件支持很新版的闪烁测试标准IEC 61000-4-15:2010/COR1:2012](/080/uploads/allimg/221001/23-2210011240505O.png)
四、EMC电磁兼容闪烁测试限值标准
1、当前16A以内设备闪烁测试限值标准的IEC版本有:IEC 61000-3-3:2013 + A1:2017 + A2:2021,以及IEC 61000-3-3:2013 + A1:2017。而国内目前执行的标准版本为GB 17625.2-2007 电磁兼容 限值 对每相额定电流≤16A且无条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制,等同于IEC 61000-3-3:2005。
方案:德国高美测仪EMC谐波闪烁测试系统支持很新的闪烁测试标准IEC 61000-3-3:2013 + A1:2017 + A2:2021,另外之前版本的标准也还可选,例如目前国标对应的IEC 61000-3-3:2005已修订为IEC 61000-3-3:2013或更高版本。

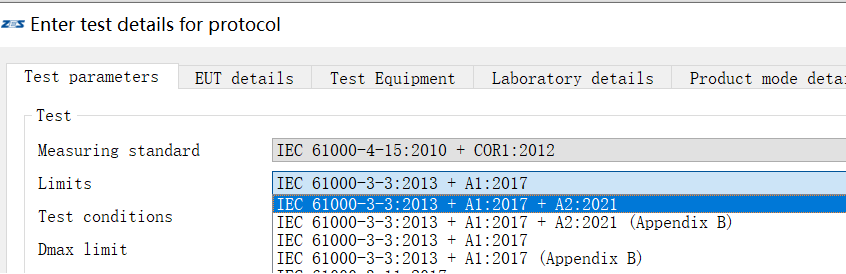

![EMC谐波闪烁测试系统支持很新的闪烁测试标准IEC 61000-3-3:2013 + A1:2017 + A2:2021](/080/uploads/allimg/221001/23-221001124153V2.png)
2、当前大于16A小于75A设备闪烁测试限值标准的IEC版本有:IEC 61000-3-11:2019,以及IEC 61000-3-11:2017。而国内目前执行的标准版本为GBT 17625.7-2013 电磁兼容 限值 对额定电流≤75A且有条件接入的设备在公用低压供电系统中产生的电压变化、电压波动和闪烁的限制,等同于IEC 61000-3-11:2000。

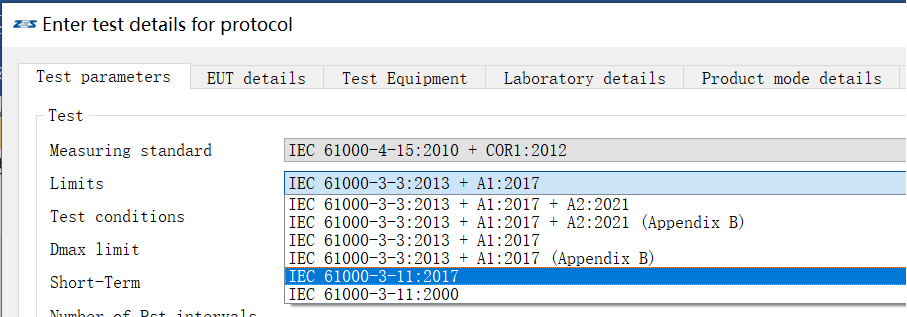

![EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-11:2019](/080/uploads/allimg/221001/23-221001124301911.png)

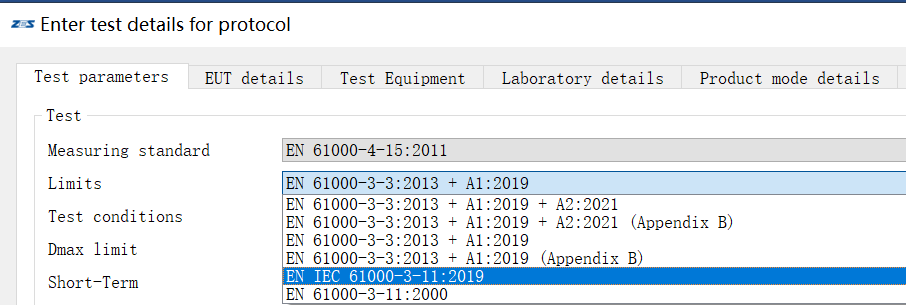

![EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-11:2019](/080/uploads/allimg/221001/23-221001124314349.png)
测试方案:德国高美测仪EMC谐波闪烁测试系统支持很新的谐波测试标准IEC 61000-3-11:2019,另外之前版本的标准也还可选,例如目前国标对应的IEC 61000-3-11:2000已修订为IEC 61000-3-12:2017。
五、测试系统和设备方案:电磁兼容谐波闪烁分析仪
1、德国高美测仪EMC谐波闪烁测试系统持续支持现有的和即将推出的标准:谐波电流电压波动和闪烁测试设备
01
IEC/EN 61000-4-7:实验和测量技术-供电系统及其所连接设备谐波、间谐波的测量和测量仪器导则
02
IEC/EN 61000-3-2:限值-谐波电流发射限值(设备每相输入电流≤16A)
03
IEC/EN 61000-3-12:限值-每相输入电流大于16A小于等于75A连接到公用电压系统的设备产生的谐波电流限值
04
IEC/EN 61000-4-15:实验和测量技术-闪烁仪-功能和设计规范
05
IEC/EN 61000-3-3:限值-对每相额定电流≤16A且无条件接入的设备在公用电压供电系统中产生的电压变化、电压波动和闪烁的限制
06
IEC/EN 61000-3-11:限值-对额定电流≤75A且有条件接入的设备在公用电压供电系统中产生的电压变化、电压波动和闪烁的限制
2、测试系统组成

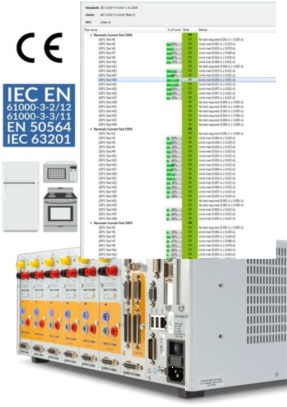

谐波、闪烁骚扰测试系统
![谐波、闪烁骚扰测试系统](/080/uploads/allimg/221001/23-22100112444K50.jpg)

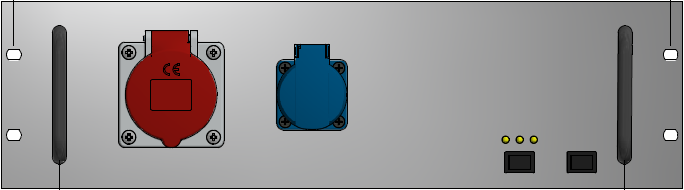

![谐波、闪烁骚扰测试系统组成部件](/080/uploads/allimg/221001/23-221001124524V3.png)

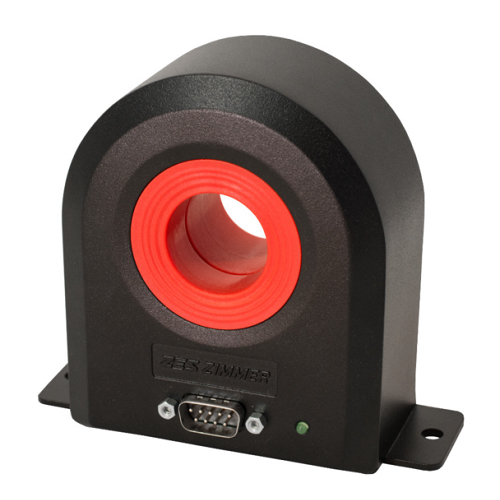

![谐波、闪烁骚扰测试系统组件](/080/uploads/allimg/221001/23-221001124HV41.jpg)
Zimmer的LMG Test Suite测试系统用于测试产品因谐波电流(IEC61000-3-2/12)和闪烁(IEC61000-3-3/11)引起的对于公共电网的传导骚扰,同时满足IEC61000-4-7附录B中要求的对于2kHz-9kHz的测试要求。作为全球很好功率分析仪生产厂家,Zimmer的高精度功率分析仪LMG95、LMG500满IEC61000-4-7对于谐波分析仪和IEC61000-4-15对于闪烁测量仪的性能要求,配置高精度的纯净电源和参考阻抗,可以精确的测量谐波电流和闪烁对于电网的影响。
