威卡CPT6180和CPT6100是精密压力传感器

威卡CPT6180和CPT6100是精密压力传感器。压力传感器设计坚固紧凑,轻松集成到19“在机架中,它不会占用太多空间。此外,传感器配有外螺纹和内螺纹,使用户可以在任何时间、任何地点快速安全地安装,无需额外的密封措施。CPT6180和CPT6100型号分别具有RS-232和RS-485接口。RS-485口能真正实现多通道连接,接线简单此外,该传感器还具有四种不同的传输速率,用户可以根据具体应用进行选择。在规定的限制范围内,用户还可以将传感器配置为任何测量范围的仪表或绝对压力传感器。CPT6180和CPT6100还具有电源电压范围宽(DC 6至20 V)和功耗低(<0.5 W)的优点,并且每年只需重新校准一次(365天)。此外,传感器的显示分辨率高达7位有效数字,非常灵活,可以满足广泛应用的要求。

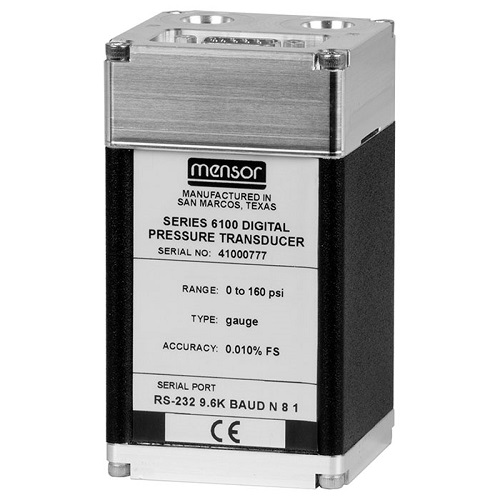

CPT6100

功能特性

■ 准确度高达0.01% IS-50
■ 测量范围:-0.1 ... +40 MPa
■ RS-232或RS-485接口
■ 紧凑型

CPT6100 - CPT6180规格参数

精密压力传感器技术

型号                      CPT6100                                                                         CPT6180
准确度1)               0.01 % FS 2)                                                                   0.01 % IS-50 3)
测量范围
表压                    0 ... 2.5 kPa 至 0 ... 40 MPa                                              0 ... 0.1 至 0 ... 40 MPa
                           (0 ... 0.36 至 0 ... 6,000 psi) 4)                                           (0 ... 15 至 0 ... 6,000 psi) 4)
双向压力             -1.25 ... 1.25 kPa 至 -0.1 ... 40 MPa                                 -0.1 ... 1 至 0 ... 40 MPa
                           (-0.18 ... 0.18 至 -14.5 ... 6,000 psi) 4)                              (-15 ... 145 psi 至 0 ... 6,000 psi) 4)
绝压5)                 0 ... 50 kPa(绝压)至 0 ... 40.1 MPa( 绝压)               0 ... 0.1 至 0 ... 40.1 MPa(绝压)
                           [0 ... 7.5 psi(绝压)至 0 ... 6,015 psi(绝压)]                [0 ... 15 至 0 ... 6,015 psi(绝压)]
精度6)                 0.004 % FS                                                                        0.004 % FS
校准间隔            180 天                                                                                365 天

CPT6100型作为大气压力参考

测量范围            55.2 ... 117.2 kPa(绝压)[8 ... 17 psi(绝压)]
准确度 1)            0.01 %读数
精度6)                0.004 % FS
校准间隔            365 天
压力单位psi, bar, mbar, Pa, kPa, hPa, MPa, tsi, atm, torr, Dynes/cm², g/cm², kg/cm², mSW, oz/in², psf, tsf, mmH2O (4 °C),cmH2O (4 °C), mH2O (4 °C), inH2O (4 °C), inH2O (20 °C), inH2O (60 °F), ftH2O (4 °C), ftH2O (20 °C), ftH2O (60 °F),
μmHg (0 °C), mmHg (0 °C), cmHg (0 °C), inHg (0 °C), inHg (60 °F), inSW (0 °C), ftSW (0 °C), mtorr (0 °C)
备注:
1) 该参数由总测量不确定性定义,用包含因子 (k = 2) 表示并纳入以下因素:仪表的固有性能、基准仪表的测量不确定性、长期稳定性、环境条件的影响,以及定期零点调节期间整个补偿
范围的漂移和温度影响。
2) FS:满量程
3) 0.01 % IS-50准确度:在0 ... 50 %量程范围内,准确度为0.01 %半量程;在50 ... 100 %量程范围内,准确度为0.01 %读数。
4) 范围从1500 至 2000 psig将是密封的传感器。
5) 绝压传感器的很小校准范围为 600mTorr
6) 该参数被定义为在所述补偿温度范围内的线性度、重复性和滞后的综合影响

精密压力传感器

外壳
安装位置                    < 0.1 MPa (< 15 psi) 可忽略
                                 可在零点调节时调节(特性曲线的线性偏差)
尺寸                           参见技术图纸
重量                           505 g (1.11 lbs.)
显示
分辨率                       CPT6100:6位有效数字
                                  CPT6180:7位有效数字
滤波器                        指数滤波器可调范围:0 ... 99 %
                                  滤波器仅在定义的0.010 % FS范围内有效。
预热时间                     约15分钟达到指定准确度
连接
压力链接                    压力和参考端口采用7/16-20 SAE连接
                                  绝对压力传感器的参考端口已密封好。
过压安全                    110%传感器标称压力
接液部件材料             铝、黄铜、316不锈钢、Buna-N、Viton®、硅脂、硅橡胶、尼龙、陶瓷、玻璃和硅
供电电压
电源                          +12 VDC ± 10%,很大55 mA
允许环境条件
储存温度                   -20 ... +70 °C (-4 ... 158 °F)
湿度                          0 ... 95 % r. h.(非冷凝)
补偿温度范围            15 ... 45 °C (59 ... 113 °F)
通信
接口                         RS-232或RS-485
波特率                      9,600、19,200、38,400或57,600波特
信号输出                  查询和响应
测量速率                  标配:50 Hz/ 20 ms
                                 选配:10 Hz/ 100 ms

供货范围

■ CPT6180型或CPT6100型精密压力传感器
■ 操作手册
■ ISO 17025,A2LA校准证书

附件

■ 带RS-232或RS-485接口电缆的电源
■ 外部过压保护
■ 压力转接头

证书

校准                      标配:A2LA校准证书
                             选配:DKD/DAkkS校准证书

应用

■ 测试技术
■ 校准技术
■ 实验室和维修车间
■ 航空工业
这些高精度压力传感器可用于OEM仪器(如压力、流量、湿度校准器)或需要高精度测量的仪器,以及压力测量仪器或校准表自动生产过程中的参考压力传感器。该传感器具有精度高、读取速度快、长期稳定性好的优点。它特别适用于风洞或压力室,广泛应用于计量、水文、海洋学、航空和航天工业。CPT6180和CPT6100是紧凑耐用的压力传感器,具有串行输出,测量范围可在-0.1…+40 MPa范围内自由选择。变送器全年可保持0.01%IS-50的测量不确定度,是精密压力测量技术领域的精确变送器之一。在标准输出模式下,用户可以通过“查询响应过程”查询压力值。
银飞公司有售CPT6180CPT6100
