高速压力传感器CPT6140是一款紧凑型传感器

高速压力传感器CPT6140是一款紧凑型传感器。德国威卡CPT6140的标准配置为RS-232通信接口,RS-485为可选通信接口。在测量范围内,可以选择绝对压力和表压。CPT6140的校准周期为180天或365天(就视觉精度而言),分辨率为6位,因此得到了广泛应用。耐用紧凑的设计使压力传感器很容易集成到19英寸机架中;公螺纹和母螺纹的组合使安装简单安全,不需要密封圈。主要应用于OEM设备,如压力、流量和湿度校准仪表,或高速测量设备。CPT6140通常用于风洞、压力容器行业或泄漏试验和爆破压力试验。这些特点使传感器广泛应用于计量、水文工程、海洋学和航空航天领域。

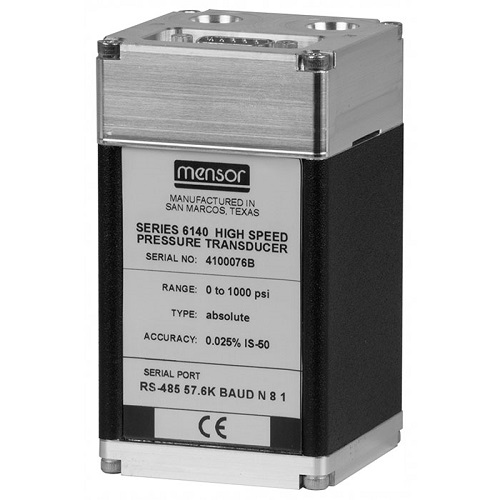

CPT6140

CPT6140技术规格

一、高速压力传感器指标

准确度1):           0.025 % FS 2)                                                               0.025 % IS-50 3)
测量量程
表压:                 0 ... ≥ 7 kPa 高至 0 ... 40 MPa                                       0 ... 0.1 高至 0 ... 40 MPa
双向:                 -3.5 .... +3.5 kPa 高至 -0.1 ... +40 MPa                        -0.1 ... +1 高至 0 ... 40 MPa
绝压:                 0 ... 50 kPa 高至 0 ... 40.1 MPa 绝压.                            0 ... 0.1 高至 0 ... 40.1 MPa 绝压.
校准周期:          180 天                                                                            365 天
作为大气压力参考
测量量程:          55.2...117.2 kPa 绝压.
准确度1):          0.025 %
校准周期:          365 天
压力单位:          psi, bar, mbar, Pa, kPa, hPa, MPa, tsi, atm, torr, Dynes/cm², g/cm², kg/cm², mSW, oz/in², psf,tsf, mH2O(4 °C), cmH2O (4 °C), mH2O (4 °C), inH2O (4 °C), inH2O (20 °C), inH2O (60 °F),ftH2O (4 °C), ftH2O (20 °C), ftH2O (60 °F), μmHg (0 °C), mmHg (0 °C), cmHg (0 °C),                                inHg (0°C), inHg (60 °F), inSW (0 °C), ftSW (0°C), mtorr (0 °C)
备注:
1) 以包含因子 (k=2) 表示的总测量不确定度定义,其中因子包括仪器的内在性能、参考元件的测量不确定度、长期稳定性、环境所造成的影响、周期性零点调整中超过补偿范围的漂移和温度影响。
2) 满量程
3) 0.02 5% IS-50 准确度:在 0...50 % 量程间。准确度是半量程的 0.025 %,在 50...100 % 量程间准确度是读数的 0.025 %。

二、高速压力传感器

示例
安装位置                         < 0.1 MPa 可忽 略,可以通过零点调整(线性特性曲线)
尺寸                                见技术图纸
重量                                505 g (1.11 lbs.)
显示
分辨率                            >6位有效数字
滤波                               可调指数滤波器从0 ... 99%
预热时间                        滤波器仅在0.010%FS的定义范围内有效
连接
压力连接                        压力和参考端:7/16-20 SAE
                                      参考端在绝压时封闭
过压保护                        高于传感器的标称压力10%
材料,接液部件              铝,黄铜,不锈钢316,丁腈橡胶,Viton®,硅脂,硅橡胶,尼龙
电压
电源                                直流 6 ... 20 V; 45 mA 直流 12 V
容许环境条件
储存温度                         0 ... 70 °C (32 ... 158 °F)
湿度                                0 ... 95 % r. h. (相对湿度,无凝结)
补偿温度范围                 15 ... 45 °C (59 ... 113 °F)
通信
接口                               标准: RS-232
                                      可选: RS-485
波特率                           57,600 baud
测量速率                       250 个/秒
响应时间                       4 ms 对于一个满量程压力脉冲

CPT6140配置清单

■ 高速传感器 CPT6140
■ 操作手册
■ A2LA校准证书

可选选件

■ 带RS-232 或者 RS-485通信接口的电源输入
■ 外部过压保护
■ 压力适配器
■ DKD/DAkkS校准证书
传感器的串行输出为IEEE754,精度高,读取速度快,长期稳定。不支持用户发送命令或查询传感器的本机模式。该传感器用作压力测量设备和校准仪器自动生产领域中参考压力传感器的标准。高速压力传感器CPT6140是一种紧凑型传感器。其特点是耐久性和250Hz(4秒)响应时间输出。用户可以选择-0.1 MPa…40 MPa范围内的任何测量范围进行测量。该IS-50传感器的测量精度高达0.025%;365天不漂移。上述特点使该传感器适用于测量领域的宽范围、高精度测量。
文章来源于WIKA德国威卡
