威卡CPT2500带USB接口的压力传感器

威卡CPT2500带USB接口的压力传感器。带有USB接口的CPT2500压力传感器可以通过CPA2500 USB适配器连接到任何计算机的USB接口。USB适配器可用于连接测量范围高达100 MPa的不锈钢压力变送器。USB适配器可自动检测所连接压力变送器的测量范围,确保压力测量的高精度。所有设置都可以使用配备CPA2500 USB适配器的USB soft 2500软件完成。软件可以图形化显示和评估记录的结果。除了USB soft2500和USB Scan Soft软件外,还可以考虑WIKA CAL校准软件。软件可以自动将数据传输到可以打印的校准证书。此外,WIKA-CAL不仅支持计算机校准,还可以在SQL数据库中管理校准和设备数据。数据可以通过USB接口传输。

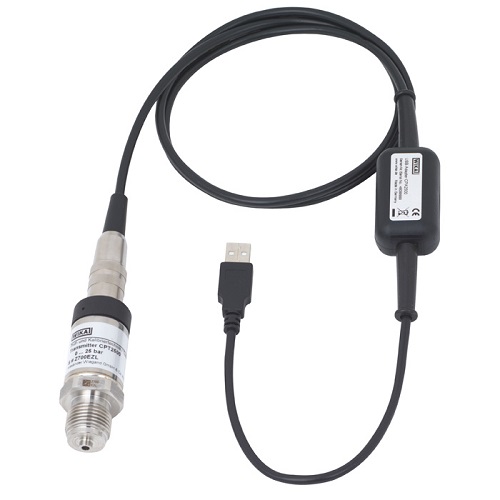

CPT2500

功能

CPT2500记录时间间隔可在1 ms...10 s之间设置。当记录时间间隔大于5 ms时,仪表除了记录当前测量值以外,还会记录以下数据:
  • 记录周期内的平均值
  • 记录周期内的很大和很小值
  • 记录时间间隔可在1 ms...10 s之间设置
  • 测量范围:0 ... 2.5 kPa至0 ... 100 MPa
  • 准确度:0.2 %,可选0.1 %(含校验证书)
  • 无需外部电源
  • 可用于测量值的记录、校准和分析的软件
压力峰值很容易在整个记录数据中被识别。对于记录功能,也可以设置开始和终止条件,这样就可以探测到分辨率1ms的压力峰值。

应用

  • 校准服务公司和服务行业
  • 质量保证
  • 记录和监控过程压力
  • 测量压力峰值

CPT2500型带USB接口的压力传感器(全量程覆盖)

测量范围
表压                           kPar: -60 ... 0            -60 ... +60         -40 ... 0           -40 ...+40         -25 ... 0
                                              -25 ... +25        -10 ... +10         -2 ... +6 1)       -2 ... +4 1)        -2 ... +2.5 1)
                                               0 ... 2.5 1)        0 ... 4 1)             0 ... 6 1)           0 ... 10             0 ... 16
                                               0 ... 25             0 ... 40               0 ... 60
                                  MPa:-0.1 ... 0           -0.1 ... 0.15         -0.1 ... 0.3        -0.1 ... 0.5         -0.1 ... 0.9
                                             -0.1 ... 1.5         -0.1 ... 2.4          -0.1 ... 3.9         0 ... 0.1             0 ... 0.16
                                              0 ... 0.25           0 ... 0.4               0 ... 0.6             0 ... 1               0 ... 1.6
                                              0 ... 2.5             0 ... 4                  0 ... 6                0 ... 7               0 ... 10
                                              0 ... 16              0 ... 25                0 ... 40              0 ... 60             0 ... 100
绝压                           kPar abs.: 0 ... 25      0 ... 40                0 ... 60
                                 MPa abs.: 0 ... 0.1      0 ... 0.16             0 ... 0.25           0 ... 0.4             0 ... 0.6
                                                     0 ... 1         0 ... 1.6               0 ... 2.5             0.08 ... 0.12
过压限值                    3倍;≤2.5MPa
                                  2倍;>2.5MPa … ≤60MPa
                                  1.5倍;>60Mpa
分辨率                        取决于压力范围(很大 4 1/2 位)
测量链准确度2)          0.2% FS(分辨率:4 位);{可选:0.1% FS(分辨率:4 1/2 位)} 3)
压力类型                     表压,{绝压:绝对值 0…2.5 MPa abs.;负压:-0.1……+3.9MPa}
{} 该括号中的项目为可选项,价格另计。
1) 范围<10 kPa:准确度:0.2%FS
2) 它是由总测量的不确定度定义的,用覆盖系数(k=2)表示,并包括下列因素:仪表的内在性能、参考仪表的测量不确定度,长期稳定性,环境条件的影响,漂移和温度在周期性零点调整中对补偿范围的影响。
3) 基准条件:15 ... 25 °C

CPT2500 的参考压力传感器

过程连接 4)                G ½ B; {带平嵌隔膜(G 1 用于 0.01 至 0.16 MPa)或客户要求的各种连接转接头}
压力单位                    Pa、kPa、MPa、mmHg、psi、inHg (0°C)、inHg (60°F)、mWs;(可根据不同的测量范围进行选择)
材料
接液部件                    不锈钢或 Elgiloy® 合金,(> 2.5MPa;并配丁晴橡胶密封)5)
                                 平嵌隔膜型:不锈钢 {哈氏合金 C4};O 型密封圈:NBR {FKM/FPM 或 EPDM}

内部传送介质              合成润滑油(仅适用测量范围高达 1.6 MPa 时,或平嵌隔膜)
                                 {针对氧用的卤烃油};{由 FDA 编入食品行业名录}
传感器数据
准确度2)                     FS ≤0.2%,标准条件下3)
补偿范围                     0 ... 80 °C
平均温度系数              FS ≤ 0.2 % /10 K(标准条件以外)
测量速率                    1,000 测量单位/秒
允许的环境条件
介质温度4)                  -25 ... +100 °C 6)
工作温度                     -20 ... +80 °C
储存温度                     -40 ... +100 °C 6)
相对湿度                     0 ... 95 % r. h. (不凝结)
箱体
材质                           不锈钢
防护等级                     IP67
尺寸                           参看技术图纸
重量                           大约 220g
CPA2500 型 USB 转接头
通信
PC 连接                     标准 USB 接口(A 型)
电传感器连接              圆形连接器, 7 针,M16 x 0.75
记录间隔                    1 ms ... 10 s,可通过软件进行调节
记录选项                    可选的启动/停止条件、预触发、停止延迟
供电电压
电源                          通过 USB 端口供电
允许的环境条件
工作温度                   -25 ... +50 °C
储存温度                   -25 ... +70 °C
相对湿度                   0 ... 95 % r. h. (不凝结)
箱体
尺寸                         参看技术图纸
重量                         大约 120g
文章来源于WIKA德国威卡
