持久有效的保护措施

已安装的电器在初次启动前，必须对其功能安全性进行验证。根据德国《工业安全和健康条例》(BetrSichV)以及《操作安全技术规则》(TRBS 1201)进行的危险评估，确定了测试的确切范围和各自的测试类型和期限，以及测试人员的技术适用性。对永久安装的机器必须每四年进行一次定期测试。对于便携式机器和特殊类型的系统段，间隔时间缩短至6个月。DIN EN 60204-1 (VDE 0113-1)中关于机器和电器设备安全的产品标准是符合标准的初始测试的决定性基础。它们还包括永久安装的机器，并适用于电源连接终端，或随时可插入的机器的电源插座。



确保测试安全

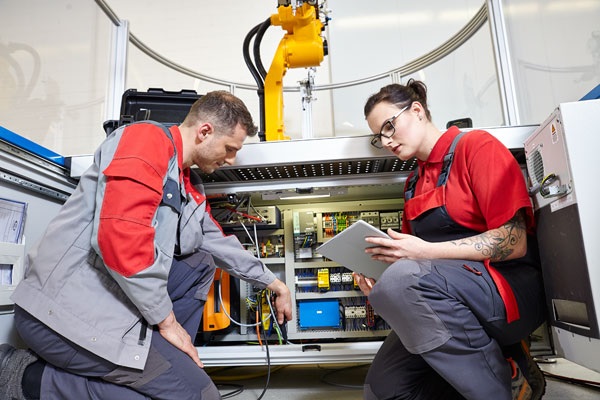

测试期间的安全保证是重中之重。因此，必须根据 EN 60204-1机械电气安全测试/VDE 0113-1机械电气设备测试要求为与一台或多台机器的每个电源连接以及每个车载电源系统提供电源断开设备。除此之外，还需要合适的装置来断开电气设备，以允许在断电、电气隔离状态下工作。很后，操作设备必须提供可靠的电击保护：这同样适用于通过 IP 外壳保护、绝缘、覆盖物和残余电压保护来防止直接接触的基本保护，以及通过减少过高的触摸电压和自动关闭电源。

很先进的测试技术

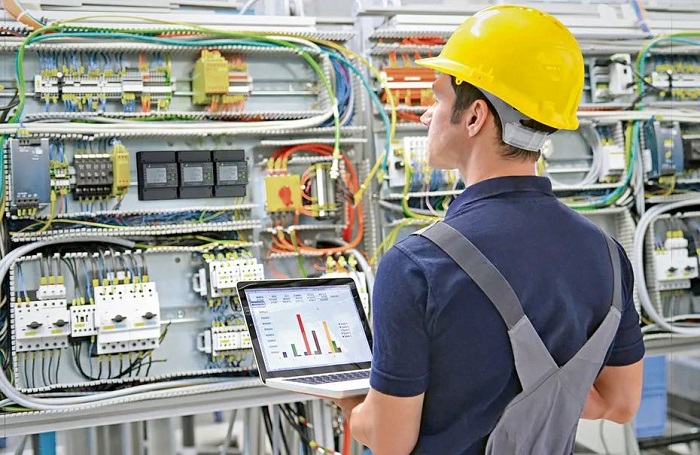

作为同类产品中很安全的测试仪器，PROFITEST PRIME 满足很高 600 V 的 CAT III 和很高 300 V 的 CAT IV 的所有安全标准，并被批准用于测试、测量和监控低电压范围内的保护措施很高 1000 V AC 和 1500 V DC 符合 DIN EN 61557 / VDE 0413 标准。首次还可以对连接到用于调节电机的变频器的 AC/DC 敏感剩余电流断路器进行回路测量. 脉冲控制模式是另一个计量学 USP，例如，通过它可以轻松定位电缆拖链中的绝缘损坏。由于仅使用 PROFITEST PRIME 就可以在 690 V AC 和 800 V DC 系统中进行测试，并且可以测量高达 1000 V AC 和 DC 的电压，除了控制柜、机器和工业系统之外，现在只需一台仪器即可测试光伏系统和风力涡轮机以及电动汽车充电站的电气安全性。集成的可充电电池尤其提供了灵活性，它为无法从电网供电的情况下进行多达 1000 次测量提供足够的能量。

一、测试保护导体连续性：

使用至少 0.2 A 到大约 10 A 范围内的测试电流测量 PE 端子和属于每个保护连接电路的相关点之间的每个保护连接电路的电阻。鉴于较大的电流会提高测试结果的准确性，尤其是在低电阻值占优势的情况下（即较大的横截面积和/或较短的导体长度），PROFITEST PRIME 还允许使用 25 A 的测试电流进行测量。测试电流必须来自很大空载电压为 24 V AC 或 DC 的电气隔离电源（例如 SELV，参见 IEC 60364-4-41、VDE 413.1）。测量的电阻值必须在根据长度的预期范围内，相关保护连接导体的横截面和材料。接地的 PELV 电源可能会扭曲测量结果，因此不得使用。使用 PROFITEST PRIME 可以通过 200 mA 和自动极性反转以节省时间的方式执行此测量任务。



二、测试 RCD：

在使用 RCD 时，必须根据制造商的规范验证其功能。TN 系统的测试要求符合 VDE 0100-410 和 DIN VDE 0100-600。IEC 60364 (VDE 0100-410) 在 TT 和 IT 系统方面具有决定性意义。过电流保护装置和电路阻抗的特性值必须使相导体与保护导体或外露导电部件之间发生阻抗可忽略的故障时，在规定时间内自动切断电源。



三、故障回路阻抗测量：

必须使用符合 IEC 61557-3 标准的测量仪器来测量故障回路阻抗。被测机器必须连接到与预定安装地点的电源标称频率相同频率的电源。如果在测量过程中网络内出现电压波动，则可以在多次测量的基础上生成一个有效的平均值。在评估测量值时，必须考虑 ± 30% 的总体误差。由于测量通常使用温度为 +20 °C 的导体进行，因此 DIN EN 60909-0 (VDE 0102) 中规定的 +80 °C 导体温度必须通过使用校正的转换来确定系数 1.24。由于频率偏差，相位角控制、电压波形和接地故障监测、故障回路阻抗的测量对于带有变频器的机器来说是有问题的，甚至是不可能的。在这些情况下，故障回路阻抗测量应由对机器和电气系统的保护性等电位连接进行仔细的现场测试来代替。绝缘耐压保护导体测试仪PROFITEST PRIME 已经安装了用于所有相关环路阻抗测量的测试程序，包括 A 型直流 RCD、B 型 RCD 和 IΔN/2（电机）。



四、绝缘电阻测试：

在电源电路导体和保护导体系统之间使用 500 V DC 进行这些测量期间，绝缘电阻不得低于 1 M。对于某些部分，允许至少 50 kΩ 的较低值。电气设备，例如母线、导体线或导体条系统和滑环组件。如果机器的电气设备包含在测试过程中可能触发的浪涌保护装置，则允许将其断开。作为替代方案，可以将测试电压降低到低于浪涌保护装置的电压保护水平的值（但不低于电源电压上限的峰值）。PROFITEST PRIME 能够逐步或使用渐变进行这些测量。



五、电压测试

应使用符合 IEC 61180-2 的测试仪器进行，测试电压的线路频率必须为 50 或 60 Hz。很大测试电压必须在电源电路导体和保护连接电路之间施加大约 1 秒的时间。很大值或者对应于设备电源额定电压值的两倍，或者可以固定为 1000 V。如果不发生破坏性放电，则满足测试要求。额定不能承受此测试电压或已根据其产品标准进行电压测试的组件和设备不受此要求的限制。



六、残压保护：

在电源断开后残压大于 60 V 的带电部件必须在电源断开后 5 秒内放电至 60 V 或更低，前提是该放电速率不会干扰在设备正常运行的情况下。存储电荷为 60 μC 或更低的组件不受此要求的限制。对于插头或类似设备，其拔出会导致导体（例如引脚）暴露，放电至 60 V 的时间不得超过 1 秒。注意：转换器和直流母线的放电时间通常超过 5 秒。

温度和大气湿度测量：在+5°至+40°C的大气温度范围内和50的相对大气湿度下，必须在执行测试之前、期间和之后验证所有电气设备的无差错运行可靠性% 在不超过 +40 °C 的温度下。通过连接组合的温度/湿度传感器，也可以使用 PROFITEST PRIME 以简单的方式执行这些测量。
