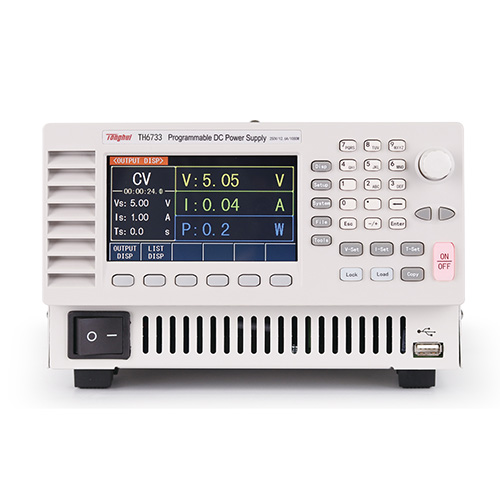

TH6733可编程内部电阻带仿真电池输出
TH6733可编程内部电阻带仿真电池输出。TH6733不仅可以通过面板设置参数，也可通过仪器后面板插座接入电压源和电阻，直接控制输出电压或电流。通过调节外部接入电压源大小或电阻大小，即可改变仪器电压电流设置值。
仪器外部控制输出的具体操作介绍

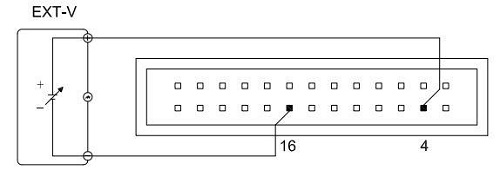

1、CV 外部电压
在断电设置内将恒压控制改为外部电压，此时外部电压输入 0~10V 时，对应仪器电压设置 0~30V。

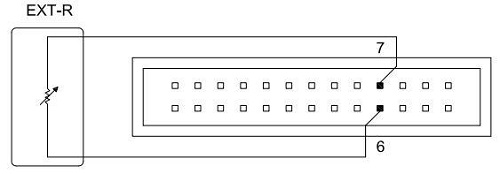

2、CV 外部电阻上升
在断电设置内将恒压控制改为外部电阻上升，此时外部电阻 0~10kΩ时，对应仪器电压设置 0~30V。

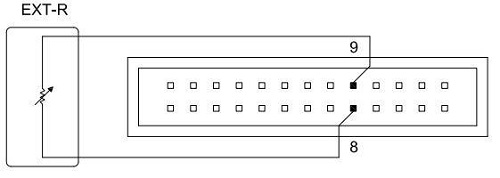

3、CV 外部电阻下降
在断电设置内将恒压控制改为外部电阻下降，此时外部电阻 0~10kΩ时，对应仪器电压设置 30~0V。

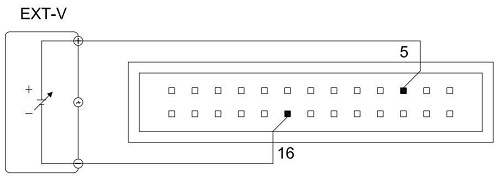

4、CC 外部电压
在断电设置内将恒流控制改为外部电压，此时外部电压输入 0~10V 时，对应仪器电压设置 0~36A（TH6711），0~72A（TH6712），0~108A（TH6713）。
5、CC 外部电阻上升
在断电设置内将恒流控制改为外部电阻上升，此时外部电阻 0~10kΩ时，对应仪器电压设置 0~36A（TH6711），0~72A（TH6712），0~108A（TH6713）。
6、CC 外部电阻下降
在断电设置内将恒流控制改为外部电阻下降，此时外部电阻 0~10kΩ时，对应仪器电压设置 36~0A（TH6711），72~0A（TH6712），108~0A（TH6713）。
TH6733仪器并联输出，主机一并将两台同型号仪器并联输出，作为主机的仪器在断电设置页面将联机模式改为主机一并，作为从机的仪器在断电设置页面将联机模式改为从机并联，打开输出后实际电压不变，电流*2，主机显示电流为两台仪器总电流，功率为两台总功率。
主机两并，将三台同型号仪器并联输出，作为主机的仪器在断电设置页面将联机模式改为主机两并，作为从机的两台仪器在断电设置页面将联机模式改为从机并联，打开输出后实际电压不变，电流*3，主机显示电流为三台仪器总电流，功率为三台总功率。
TH6733参数指标
| 参数 | TH6731 | TH6732 | TH6733 | TH6741 | TH6742 | TH6743 | ||
| 输出 | 功率 | 额定功率 | 360W | 720W | 1080W | 360W | 720W | 1080W |
| 功率限制 | 约额定功率*105% | |||||||
| 电压 | 额定电压 | 0-250V | 0-800V | |||||
| 很大电压 | 262.5V | 840V | ||||||
| 电流 | 额定电流 | 4.2A | 8.4A | 12.6A | 1.32A | 2.64A | 3.96A | |
| 很大电流 | 4.5A | 9A | 13.5A | 1.44A | 2.88A | 4.32A | ||
|
设 置 |
电压 | 范围 | 0-262.5V | 0~840V | ||||
| 电流 | 范围 | 0-4.5A | 0-9A | 0-13.5A | 0-1.44A | 0-2.884A | 0-4.32A | |
| 负载调节率*1 | 电压 | ≤130mV | ≤405mV | |||||
| 电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
| 电源调节率*2 | 电压 | ≤128mV | ≤403mV | |||||
| 电流 | ≤9.5mA | ≤14mA | ≤18.5mA | ≤6.44mA | ≤7.88mA | ≤9.32mA | ||
| 设定值解析度 | 电压 | 100mV | ||||||
| 电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
| 回读值解析度 | 电压 | 100mV | ||||||
| 电流 | 1mA | 1mA | 10mA | 1mA | 1mA | 1mA | ||
|
设定值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
| 电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
|
回读值精度 (25℃±5℃) |
电压 (>0.1V) | ≤0.1%+200mV | ≤0.1%+400mV | |||||
| 电流 (>0.1A) | ≤0.1%+5mA | ≤0.1%+10mA | ≤0.1%+20mA | ≤0.1%+2mA | ≤0.1%+4mA | ≤0.1%+6mA | ||
|
纹波与噪声 (20Hz-2MHz) |
差模电压 | ≤80mVp-p and 15mVrms | ≤100mVp-p and 15mVrms | ≤120mVp-p and 15mVrms | ≤150mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | ≤200mVp-p and 30mVrms | |
| 差模电流 | ≤10mArms | ≤20mArms | ≤30mArms | ≤5mArms | ≤10mArms | ≤15mArms | ||
|
动态恢复时间*3 (50%-100%负载)负载频率=100Hz |
≤2ms | |||||||
| 上升时间*4（空载） | 10%-90% | ≤100ms | ≤150ms | |||||
| 上升时间*4（满载） | 10%-90% | ≤100ms | ≤150ms | |||||
| 下降时间*5（满载） | 90%-10% | ≤150ms | ≤300ms | |||||
| 下降时间*5（空载） | 90%-10% | ≤1200ms | ≤2000ms | |||||
| 定时器 | 设置范围 | 0-9999999（时分秒） | ||||||
| 启动延时 | 设置范围 | 0-99.99s | ||||||
| 停止延时 | 设置范围 | 0-99.99s | ||||||
| 斜率设置 | 电压上升 | 0.1~500V/s | 1~1600V/s | |||||
| 电压下降 | 0.1~500V/s | 1~1600V/s | ||||||
| 电流上升 | 0.001~9A/s | 0.01~18A/s | 0.01~27A/s | 0.001~2.88A/s | 0.001~5.76A/s | 0.001~8.64A/s | ||
| 电流下降 | 0.001~9A/s | 0.01~18A/s | 0.01~27A/s | 0.001~2.88A/s | 0.001~5.76A/s | 0.001~8.64A/s | ||
| 模拟内阻 | 设置范围 | 0~55.55Ω | 0~27.77Ω | 0~18.51Ω | 0~555.5Ω | 0~277.8Ω | 0~185.1Ω | |
|
外部电压控制 (25℃±5℃) |
CV精度 | 额定输出电压±0.5% | ||||||
| CC精度 | 额定输出电流±1% | |||||||
|
外部电阻控制 (25℃±5℃) |
CV 精度 | 额定输出电压±1.5% | ||||||
| CC 精度 | 额定输出电流±1.5% | |||||||
| 功率因数 | 100VAC（满载） | 0.99 | 0.99 | |||||
| 200VAC（满载） | 0.97 | 0.97 | ||||||
| 效率 | 100VAC（满载） | 77% | 78% | |||||
| 200VAC（满载） | 79% | 80% | ||||||
| 主从控制 | 主从并联 | 含主机很多并联3台 | ||||||
| 主从串联 | 无 | |||||||
| 保护 | 过压OVP | 20-275V | 20-880V | |||||
| OVP精度 | ±2% 的额定输出电压 | |||||||
| 过流OCP | 0.45~4.72A | 0.9~9.45A | 1.35~14.17A | 0.144-1.512A | 0.288-3.024A | 0.432-4.536A | ||
| OCP精度 | ±2% 的额定输出电流 | |||||||
| 过温OTP | 内部温度上升决定 | |||||||
| 体积和重量 | 外形体积（mm） | 215(W)×146(H)×420(D) | ||||||
| 上架体积（mm） | 215(W)×132(H)×420(D) | |||||||
| 重量（净重） | 3kg | 5.3kg | 7.5kg | 3kg | 5.3kg | 7.5kg | ||
| 供电电源 | 88-265VAC，50/60Hz | |||||||
|
注： *1. 负载调节率（空载-满载，恒输入电压） *2. 电源调节率（88-132VAC 或 170-265VAC，恒载） *3. 动态恢复时间（负载从额定输出电流的 50%至 100%变化时，输出电压在额定输出的0.1%+10mV 范围内恢复的时间， 负载频率=100Hz） *4. 上升时间（额定输出电压 10%-90%，带额定电阻负载） *5. 下降时间（额定输出电压 90%-10%，带额定电阻负载） |
||||||||
