导线就是我们通常所说的"电缆",是输电的载体,导线材料通常是铜或铝。根据承载的电流大小不同,我们就会用到不同粗细的导线。所以知道导线直径与电流的关系,就可以在不同的场合选择合适的导线。
导线直径与电流的关系和计算口诀
导线直径与电流的关系和计算口诀
电工说的2.5方、4方导线,说的就是横截面积为2.5mm2、4 mm2的电线。
导线的直径与承载电流的大小成正比关系,也就是电流越大,所需导线的截面积就越大,下图是常见的导线与电流关系表:
另外导线的载流能力还与温度有关,温度越高,导线的电阻率就越大,所消耗电能也随之增大,所以尽量选择比额定电流稍大的导线。
选铜导线除了参考上述对照表之外,也有简单的口诀:铝线十下5,百上3,铜线升级算。意思是10方以下的铜线载流量是升一级截面数值的五倍,100方以上的铜线载流量是升一级截面数值的三倍。(说明:只能作为估算,不是很准确。)例如,2.5 mm2的铜导线的载流电流,按升一级4.0mm2的计算,大约为4x5=20A。

电能质量测试应用

01、在线电能表连接导线的选择
在线电能质量分析仪LINAX PQ3000/PQ5000,在线电压故障录波多功能电量表SINEAX AM1000 / AM2000 / AM3000的电压、电流和供电电源的接入导线要求如下:

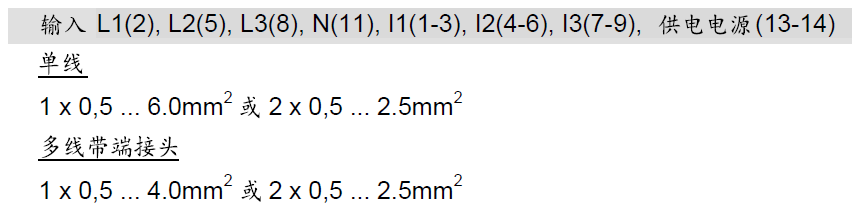

电压、电流和供电电源的接入导线要求
这些电表额定输入电流为1~5A(很大7.5A),持续过载电流10A,所以选用0.5~4.0方的多芯导线就完全足够了(或具体按上述描述)。

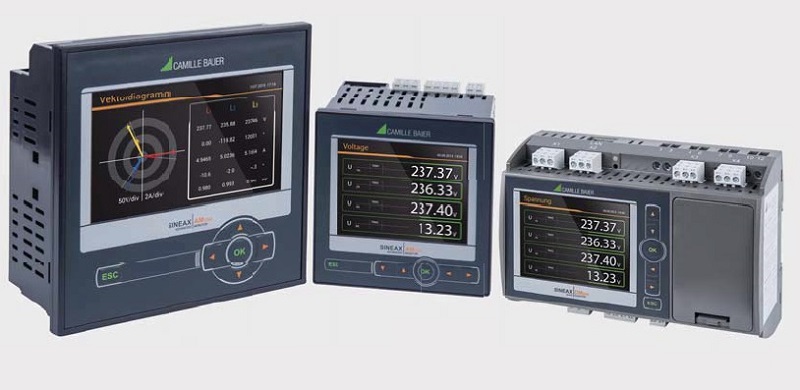

在线电能质量分析表在线电能表
02、保护导体接地连续性电阻测试电流的注意事项
多功能电气安规测试仪PROFITEST PRIME
多功能电气安规测试仪PROFITEST PRIME系列,保护导体电阻的测试挡位有200mA和25A AC。如选择25A大测试电流,一般适用于对特别低电阻的保护导体系统进行精确的连续性测试,即在较大的导体横截面和/或短电缆长度的情况下。

使用 RLO(25A) 测量时,必须观察被测设备保护导体导线的横截面。由于测试电流的很高,因此在某些情况下,较小横截面的导线可能会导致无法预期的预热或损坏。

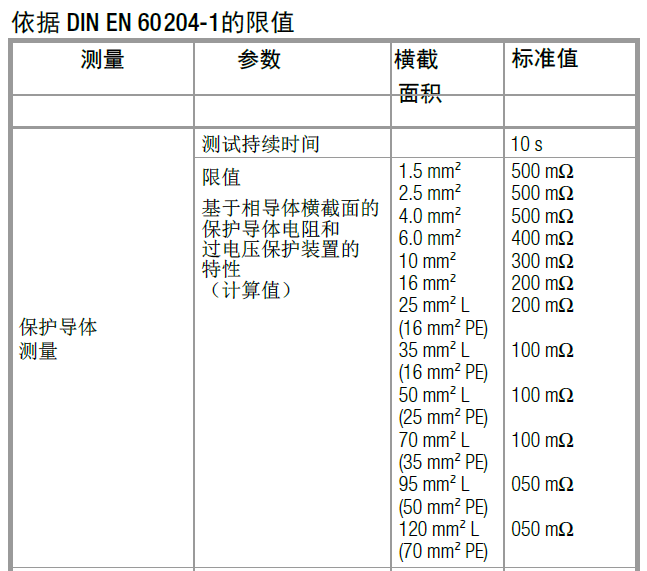

根据IEC/EN 60204-1标准,不同横截面积的保护导体导线,也有不同的电阻限值。
IEC/EN 60204-1标准

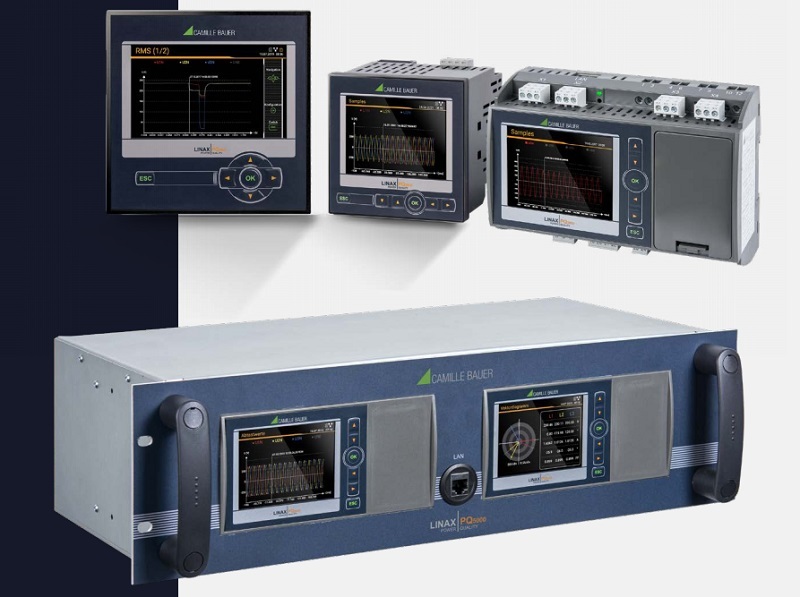

在线电能质量分析仪LINAX PQ3000

Class A级在线电能质量监控装置,高分辨率,彩色TFT显示,在电能质量事件造成严重影响前检测出电能问题,并提供数据以确定事件发生时的根本原因。
LINAX PQ3000产品亮点:
01、清晰
■ 高分辨率,彩色TFT显示器用于高清晰显示测量数据
■ 始终可见的状态信息(告警,密码保护,数据记录,时间/日期等)
■ 清晰的设计
02、直观
■ 特定语言的纯文本菜单导航
■ 用于快速数据接入测量值信息的局部排列
■ 用于维护和试运行的服务区域
03、多功能
■ 电能质量监控符合标准 IEC 61000-4-30 Ed. 3
■ 能量消耗获取:仪表和负荷曲线
■ 设备状态监测
04、灵活
■ 适用于没有硬件差异的所有网络配置
■ 可自由选择的测量变量值和测量值
■ 可自由定义的报警条件带有集体报警和记录
05、可扩展
■ 可组合设备设计(功能性,接口,I/Os,辅助能源)
■ 可直接集成到SMARTCOLLECT软件
以上技术文章希望能帮助到需要电能测试分析的用户
