件号123-0237LAVERSAB天线耦合器在航电测试系统的应用

件号123-0237LAVERSAB天线耦合器是用在LSVERSAB ARTS7000无线电综合测试仪测试转发器或DME系统的部件,123-0237耦合器设计用于夹持大多数鱼翅式天线,它可以用于顶部或底部天线。耦合器通常有天线屏蔽和标准耦合器2种使用模式:在测试一个不同的应答器系统时,可将盖子放置于连接器之上,作为顶部或底部天线屏蔽被测天线与其他系统天线之间的干扰;作为标准耦合器使用时,能够有效地屏蔽传感器之间的传输测试装置和飞机,从而屏蔽这些传输,以消除或限制本地ATC操作或主动飞机TCAS系统收到干扰。进行无线电综合测试使用耦合器能有效保证结果的准确性。正确放置耦合器对于确保没有变速箱泄漏至关重要。

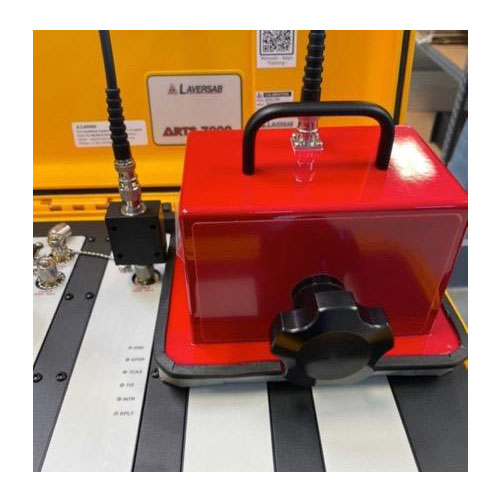

件号123-0237

LAVERSAB123-0237天线耦合器应用模式

1.天线屏蔽。耦合器可用于屏蔽辐射天线。例如在测试一个不同的应答器系统时,顶部或底部天线可以被屏蔽确保被测天线与其他系统天线之间的隔离。当连接器用作屏蔽时,盖必须位于连接器上。注意盖子是50欧姆的射频终端。如果没有此连接器,测试可能会失败。
2.标准耦合器。耦合器的使用有效地屏蔽了传感器之间的传输测试装置和飞机。屏蔽这些传输可消除或限制以下可能性:干扰本地ATC操作或主动飞机TCAS系统。测试更重要使用耦合器时一致且准确。
LAVERSAB123-0237

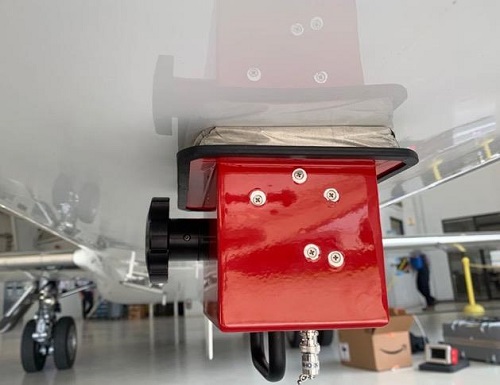

耦合器在底部天线位置,用作屏蔽

LAVERSAB品牌方对123-0237天线耦合器的使用建议

123-0237耦合器可用作S模式、ADSB、ATCRBS和DME测试的屏蔽或耦合器当被测天线是鱼翅设计时。对于不同的应答器应用,建议使用2个耦合器–一个用作屏蔽,另一个用作防护作为耦合器。耦合器设置如下:
  1. 选择合适的电缆,从ARTS连接到耦合器。
  2. 将10dB衰减器连接到ARTS 7000测试装置的电缆端口。
  3. 连接耦合器和10dB衰减器之间的电缆。
  4. 将耦合器放置在飞机天线上,并调整夹具以确保牢固配合。
  • 始终将耦合器置于飞机天线的中心。确保连接器对齐在两个平面的中央。
  • 拧紧夹紧螺钉时,请轻轻拧紧。过度拧紧可能导致:天线或耦合器损坏。
  • 在拧紧夹具的同时,将连接器轻轻压到飞机蒙皮上确保对飞机蒙皮的良好密封。
5.在ARTS应用程序中,选择配置>端口选择(天线/电缆)。选择带耦合器的电缆。如果使用衰减器,请在中输入值外部衰减器(dB),并确保输入正确的电缆长度直接电缆长度。
