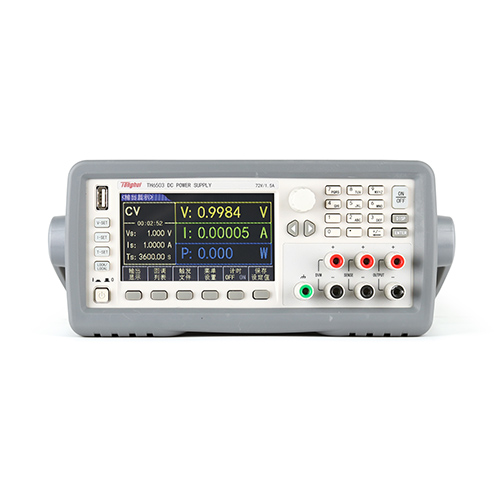

高精确度和高分辨率的同惠TH6503可编程线性直流电源。同惠高精度和高分辨率的直流电源TH6501，TH6502，TH6503，TH6511，TH6512，TH6513系列，具有极快的电压上升速度，因为内置了电压表和欧姆表，可以让用户很方便的测试外部电压和电阻。所有是设置与输出参数同屏显示出来，非常直观，菜单操作简单，使用便捷，特别适合产线及高校实验室场景的应用。TH6500系列配备了全部的通讯接口，同时也支持SCPI和MODBUS通讯协议，可以满足系统集成客户的需求。仪器在设计上，前后面板都配备有输出端、采样端和测试端，方便操作。

A. 高精度、低纹波、低噪声

高性能的直流电源是精确测试的基础，TH6500系列在TH6000家族中的精度高达，其电压电流的回读值解析度高达0.1mV和0.01mA。电源输出时的纹波高达控制在3mVp-p以内，极大的降低了噪声对被测物的潜在影响。

B. 便于自动化集成

TH6500系列电源前后面板都配备有输出端、采样端和测试端，具有1/2标准机箱尺寸，配备齐全的通讯接口，支持SCPI和MODBUS通讯协议，使其可以方便的集成于自动化系统上。

C. 远端补偿功能

当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。

D. 人性化设计

H6500全系列配备4.3寸TFT LCD显示屏，所有设置参数和输出参数同时显示在同一屏幕中。屏幕左侧对应于参数设置区域配备了电压、电流、时间快速设置按钮，使用起来更加方便、直观。数字编码旋钮、数字键盘可快速准确地输入设置参数，避免了电位器调节带来的效率低下和不精确问题。

E. 强大的编辑能力

仪器回调列表中可储存100组状态数据，每组数据可设置电压值、电流值、过保电压和过保电流，需要时可在回调列表中直接调用。

F. 数据记录功能

TH6500系列还可以记录输出电压、输出电流和时间数据，数据采样率约为100ms左右,采集结束后以excel表格形式保存于U盘中，便于后期数据分析。

G. 电压、电阻测量功能

TH6500系列电源自带一块五位半的数字电压表和毫欧表，用于测量外部电压、电阻。

同惠TH6503可编程线性直流电源说明书

参数		TH6501	TH6502	TH6503	TH6511	TH6512	TH6513
额定输出	电压	0-20V	0-32V	0-72V	0-20V	0-32V	0-72V
	电流	0-5A	0-3A	0-1.5A	0-10A	0-6A	0-3A
	功率	100W	96W	108W	200W	192W	216W
负载调节率	电压	≤0.01%+2mV
	电流	≤0.05%+1.5mA
电源调节率	电压	≤0.01%+1mV
	电流	≤0.05%+1mA
设定值解析度	电压	1mV
	电流	0.1mA
回读值解析度	电压	0.1mV
	电流	0.01mA
设定精度12月(25℃±5℃)	电压	≤0.03%+3mV
	电流	≤0.05%+2mA
回读精度12月(25℃±5℃)	电压	≤0.02%+3mV
	电流	≤0.05%+2mA			≤0.05%+2.5mA
纹波和噪声(20Hz-20MHz)	差模电压	≤3mVp-p and 1mVrms			≤4mVp-p and 1mVrms
	差模电流	＜3mArms			＜4mArms
动态恢复时间(50%-100% LOAD) 恢复到75mv以内的时间		＜200us
上升时间	10%-90%	＜20ms
下降时间	90%-10%	＜200ms	＜250ms	＜150ms	＜200ms	＜250ms	＜150ms
过压保护	范围(典型值)	1-19V	1-31V	1-71V	1-19V	1-31V	1-71V
	精度(典型值)	±(设定值*0.5%+0.5V)
	响应时间(典型值)	<10ms
DVM(DC)	显示值精度	±0.02%+10mv
	显示分辨率	0.1mv
	输入差模电压范围	0-40Vpk
	输入共模电压范围	0-30Vpk

文章来源于TongHui同惠
