常州同惠TH6301宽范围可编程线性直流电源

常州同惠TH6301宽范围可编程线性直流电源。TH6300系列同惠电源既可以满足额定功率范围内的高压小电流输出,也可以满足低压大电流输出。当电源电压达到最大值的同时,电流范围将同时自动切换到适应额定功率;在TH6301线性直流电源箭头指示的电弧区域内,设置的参数范围(电压或电流)将受到额定功率的限制。TH6301可以实现补偿测试线上压降的补偿功能,保证被测件两端电压为实际设置的输出电压。

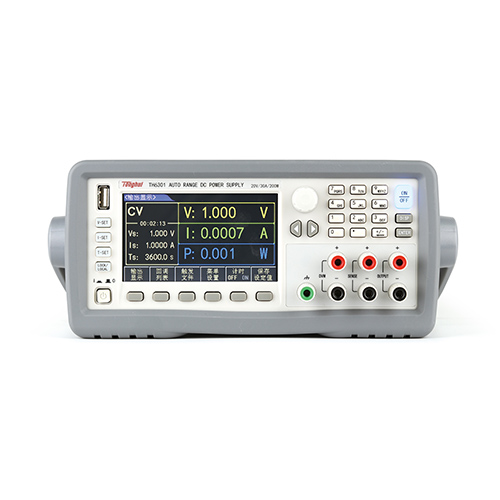

TH6301

常州同惠TH6301宽范围可编程线性直流电源四大优势

  • TH6300系列宽范围可编程直流电源涵盖了九个型号(200W-600W),其宽范围输出的设计特点使得它可以同时满足小电压大电流或者大电压小电流的输出要求,极大的为客户压缩了设备成本。此外,该系列电源还内置了一块数字电压表,方便用户测试外部电压。
  • TH6300系列电源均为线性、程控输出设计,因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用4.3寸TFT LED显示屏,所有设置与输出参数同屏显示,使用起来更加直观。UI设计方面仪器采用菜单化操作,软键、旋钮控制及输入参数,使用起来方便快捷,能很好的适应产线快速操作以及高校、实验室的应用需求。
  • TH6300系列还具有强大的可编辑能力。仪器可保存10个测试文件,每个测试文件可编辑100个测试步骤,当需要时可一键调取,并且支持测试文件循环输出。
  • TH6300系列标配了RS232、USB HOST和USB DEVICE接口,可选配GPIB接口,支持SCPI和MODBUS通讯协议,可方便地选购上位机软件或者自行编辑以满足系统集成的需要。小体积、标准机箱尺寸加上前后面板都可输出的设计特点,使得TH6300系列电源可以方便地集成在标准机柜里面。

TH6301宽范围可编程线性直流电源对比

参数

TH6301

TH6302

TH6303

TH6304

TH6312

TH6313

TH6314

TH6323

TH6324

额定输出

电压

20V

30V

60V

120V

30V

60V

120V

60V

120V

电流

30A

20A

10A

5A

30A

15A

6A

25A

10A

功率

200W

200W

200W

200W

360W

360W

360W

600W

600W

负载调节率≤

电压

0.01%+20mV

0.01%+25mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

电源调节率≤

电压

0.01%+20mV

0.01%+ 20mV

0.01%+10mV

0.01%+20mV

0.01%+20mV

0.01%+30mV

0.01%+8mV

0.01%+30mV

0.01%+25mV

电流

0.01%+20mA

0.01%+ 15mA

0.05%+4mA

0.05%+6mA

0.01%+20mA

0.05%+6mA

0.01%+6mA

0.1%+10mA

0.5%+10mA

设定值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

回读值解析度

电压

1mV(<100V), 10mV(>100V)

电流

0.1mA(<10A), 1mA(>10A)

设定精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

回读精度12月(25°C±5°C)≤

电压

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

电流

0.1%+30mA

0.1%+20mA

0.1%+10mA

0.1%+10mA

0.1%+30mA

0.1%+15mA

0.1%+20mA

0.1%+25mA

0.1%+25mA

纹波和噪声(20Hz20MHz)≤

差模电压

≤15mVpp

≤15mVpp

≤8mVp-p

≤30mVp-p

≤15mVpp

≤15mVp-p

≤20mVpp

≤20mVp-p

≤50mVp-p

差模电流

≤10mArms

≤10mArms

≤6mArms

≤6mArms

≤12mArms

≤8mArms

≤12mArms

≤15mArms

≤15mArms

上升时间≤

10%-90%

≤100mS

≤100mS

≤150mS

≤200mS

≤100mS

≤200mS

≤150mS

≤150mS

≤150mS

下降时间≤

90%-10%

≤2S

≤2S

≤2S

≤3.5S

≤2S

≤2S

≤3.5S

≤2S

≤3.5S

DVM

显示精度

0.05%+10mV

0.05%+10mV

0.03%+5mV

0.04%+30mV

0.05%+10mV

0.03%+5mV

0.05%+15mV

0.03%+5mV

0.03%+20mV

显示分辨率

1mV

输入电压范围

20V

30V

60V

120V

30V

60V

120V

60V

120V

存储

10组触发输出,每组100个步骤,100组设定记忆

注:当测试端输出电流大于10A时,不能使用带香蕉插头的测试线测试,请使用带Y型或O型冷接线端子的测试线进行测试;也可以选用机箱后面板测试端进行测试。

标配
配件名称 型号
两端测试线 TH26004C
选配
配件名称 型号
大电流测试线缆 TH26035D
大电流测试线缆 TH26035E
