自动范围可编程DC电源TH6304使用方法

时间:2022-08-01 点击：次分类:技术文章

自动范围可编程DC电源TH6304使用方法，详情如下：

TH6304仪器使用条件

1、电源

电源电压：220V(1±10%)

电源频率：50Hz/60Hz(1±5%)

功耗：<50VA

2、温度与湿度

正常工作温度：0℃～40℃，湿度：< 90%RH

参比工作温度：20℃±8℃，湿度：< 80%RH

运输环境温度：0℃～55℃，湿度：≤93%RH

3、预热

开机后预热时间：≥ 20 分

TH6304仪器使用注意事项

1、体积与重量

体积(W*H*D): 218mm*88.8mm*412mm

重量: 约 8.1kg

2、安全要求

本仪器为 I 类安全仪器

3、绝缘电阻

在参比工作条件下，电源端子与外壳之间的绝缘电阻不小于 50MΩ；

在湿热运输条件下，电源端子与外壳之间的绝缘电阻不小于 2MΩ；

4、绝缘强度

在参比工作条件下，电源端子与外壳之间能承受额定电压为 1.5kV，频率为 50Hz的交流电压 1 分钟，无击穿及飞弧现象。

5、泄漏电流

泄漏电流不大于 3.5mA。

TH6304仪器面板概略性说明

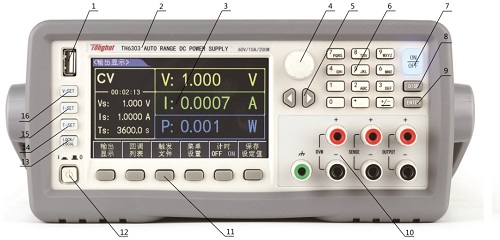

前面板说明

1、USB接口：USB的HOST接口

2、商标及型号：显示商标、型号及电源参数

3、LCD液晶显示屏幕：480*272点阵液晶显示器，显示所有的测量参数，状态，测量结果，等等。

4、旋钮：用于调节数值大小和移动箭头或光标

5、方向键(CURSOR)：左右方向键，用于移动光标

6、数字键盘：用于输入数值

7、[ON/OFF]键：打开或关闭输出

8、DISP主页面按键：进入设置和测试界面

9、回车键(ENTER)：确认输入的数字

10、输出和测试端(OUTPUT/SENSE)：[+,-] 端用于电源的输出、[+S,-S] 端用于四端采样

11、软键（SOFTKEYs）：这部分六个键的功能是“软的”，即它们的功能不是固定的，在不同的菜单有着不同的功能，方便的是，它们的当前功能被相应地显示在液晶显示屏下面的“软键”显示区域。

12、电源开关(POWER) ：按下位置时，接通电源；处于弹出位置时，切断电源。

13、[LOCK/LOCAL]键：用于锁定按键切换远程控制，该键灯亮状态时，键盘被锁，仪器只能远程控制

14、[T-SET]键：用于快速设置定时器时间

15、[I-SET]键：用于快速设置电流值

16、[V-SET]键：用于快速设置电压值

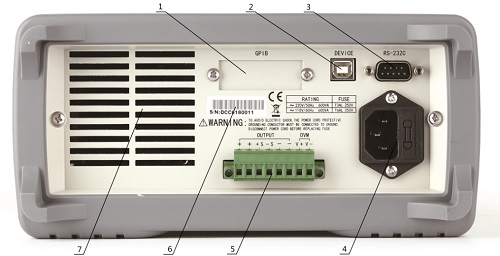

后面板说明
TH6304

1、GPIB接口：用于实现与计算机并行通讯，组建GPIB测试系统

2、USB接口：通过USB DEVICE接口可以实现计算机控制

3、RS232串行接口：串行通讯接口，功能同2

4、三线电源插座：用于连接220V/50HZ交流电源

5、远端测量端子：功能与前面板输出和采样端相同

6、铭牌：记录生产日期、型号、批号、生产厂家等

7、风扇：用于机器的温度控制

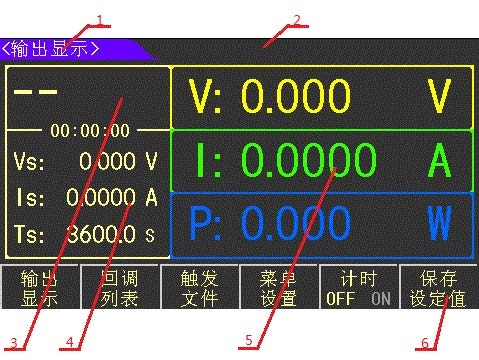

区域显示说明

(1) 显示页面菜单区域：这个区域显示了当前显示页面的名称。

(2) 提示和报错信息区域：当仪器运行或操作错误时，该区域显示对应信息。

(3) 当前输出模式显示区域：显示当前输出模式，CV或CC以及计时时间。

(4) 快速设置区域：该区域用于快速设置电压、电流和定时器值。

(5) 输出显示区域：实时显示输出的电压、电流和功率大小。

(6) 软键菜单区域：该区域内容不固定，显示当前软键对应的功能。
显示页面说明

1、OUTPUT DISPLAY(输出显示页面)：该页面是开机默认的页面，用于快速设置输出值，以及显示测量值。

2、RECALL LIST(回调列表页面)：该页面用于存放设定过的电压值和电流值，当需要时，可从该页面中提取相应的值取代当前设定值。

3、TRIG FILE(触发设置页面)：该页面用于控制触发输出，以及设置对应文件的触发序号和循环次数。

4、 FILE1～FILE10(触发文件设置页)：该页面用于设置对应触发文件的电压值、电流值和定时器时间。

5、TRIG OUTPUT DISP(触发输出页面)：该页面用于显示触发状态下，仪器输出的结果。

6、MENU SET(菜单设置页面)：该页面用于设置仪器的工作方式。

TH6304仪器参数指标对比选型

参数			TH6301	TH6302	TH6303	TH6304	TH6312	TH6313	TH6314	TH6323	TH6324
额定输出		电压	20V	30V	60V	120V	30V	60V	120V	60V	120V
		电流	30A	20A	10A	5A	30A	15A	6A	25A	10A
		功率	200W	200W	200W	200W	360W	360W	360W	600W	600W
负载调节率≤		电压	0.01%+20mV	0.01%+25mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
负载调节率≤		电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
电源调节率≤		电压	0.01%+20mV	0.01%+ 20mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
电源调节率≤		电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
设定值解析度		电压	1mV(＜100V), 10mV(＞100V)
设定值解析度		电流	0.1mA(＜10A), 1mA(＞10A)
回读值解析度		电压	1mV(＜100V), 10mV(＞100V)
回读值解析度		电流	0.1mA(＜10A), 1mA(＞10A)
设定精度12月（25°C±5°C)≤		电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
设定精度12月（25°C±5°C)≤		电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
回读精度12月（25°C±5°C)≤		电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
回读精度12月（25°C±5°C)≤		电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
纹波和噪声(20Hz20MHz）≤		差模电压	≤15mVpp	≤15mVpp	≤8mVp-p	≤30mVp-p	≤15mVpp	≤15mVp-p	≤20mVpp	≤20mVp-p	≤50mVp-p
纹波和噪声(20Hz20MHz）≤		差模电流	≤10mArms	≤10mArms	≤6mArms	≤6mArms	≤12mArms	≤8mArms	≤12mArms	≤15mArms	≤15mArms
上升时间≤		10%-90%	≤100mS	≤100mS	≤150mS	≤200mS	≤100mS	≤200mS	≤150mS	≤150mS	≤150mS
下降时间≤		90%-10%	≤2S	≤2S	≤2S	≤3.5S	≤2S	≤2S	≤3.5S	≤2S	≤3.5S
DVM	显示精度		0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
	显示分辨率		1mV
	输入电压范围		20V	30V	60V	120V	30V	60V	120V	60V	120V
存储			10组触发输出，每组100个步骤，100组设定记忆
注：当测试端输出电流大于10A时，不能使用带香蕉插头的测试线测试，请使用带Y型或O型冷接线端子的测试线进行测试；也可以选用机箱后面板测试端进行测试。

标配
配件名称	型号
两端测试线	TH26004C

选配
配件名称	型号
大电流测试线缆	TH26035D
大电流测试线缆	TH26035E
