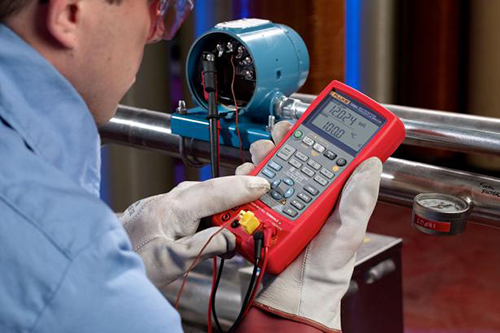

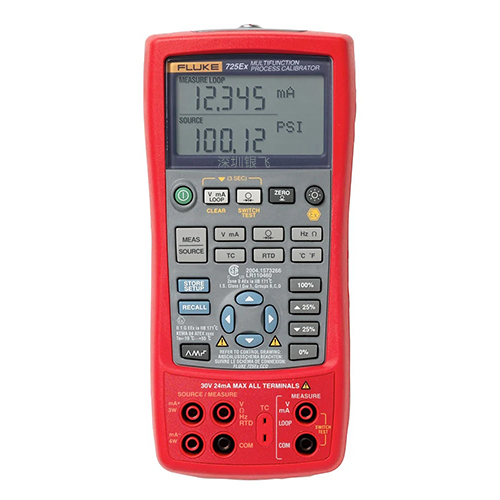

多功能过程校准器Fluke725Ex本安型技术规格书
多功能过程校准器Fluke725Ex本安型技术规格书
4、热电阻(RTD)技术要求
一、概述
1、本仪器主要用于满足招标方爆炸性环境中需要维护使用的过程仪器的校准。
2、仪器名称和数量:多功能过程校准器(本安型),多套。
3、供货范围:中标方提供功能完整的按国家相关标准及规范设计、制造的多功能过程校准器,包括仪器的设计、制造、运输、安装、调试、验收,直至很后交付使用的完整性工程。
二、 主要技术要求
1、通用技术
1.1 很大电压:≥30V;
1.2 工作温度:-10~55℃;
1.3 工作湿度:≤95%;
1.4 可承受30g,11ms半正弦波或1米高度跌落冲击测试;
1.5 可承受2g,5-500Hz随机振动冲击测试;
1.6 电源类型:电池;
2、电压、电流、电阻、频率、环路电源等技术要求
3、热电偶技术要求功能 | 量程 | 分辨率 | 准确度 | 备注 |
电压 |
0~100mV 0~10V 0~30V |
0.01mV 0.01V 0.01V |
≤0.02%读数±2LSD | 很大负载≥1mA |
电流 | 0~24mA | 0.001mA | ≤0.02%读数±2LSD | 很大负载500W@20mA |
TC端子电压 | -10mV~75mV | 0.01 mV | ≤0.025%FS±1LSD | |
电阻 | 15W~3200W | 0.01~0.1W | ≤0.1W~1W | |
频率 |
2~1000CPM 1~1000Hz 1~10kHz |
0.1CPM 1Hz 0.1kHz |
≤±0.05% ≤±0.05% ≤±0.25% |
当频率输出波形为5V p-p方波,偏移≤-0.1V |
环路电源 | 0~12V | N/A | ≤10% |
热电偶类型 | 测量或输出量程 | 分辨率 | 准确度 |
J |
-200~0℃ 0~1200℃ |
0.1℃,0.1 °F |
≤1.0℃ ≤0.7℃ |
K |
-200~0℃ 0~1370℃ |
0.1℃,0.1 °F |
≤1.2℃ ≤0.78℃ |
T |
-200~0℃ 0~400℃ |
0.1℃,0.1 °F |
≤1.0℃ ≤0.8℃ |
E |
-200~0℃ 0~950℃ |
0.1℃,0.1 °F |
≤0.9℃ ≤0.7℃ |
R |
-20~0℃ 0~500℃ 500~1750℃ |
0.1℃/0.1 °F |
≤2.5℃ ≤1.8℃ ≤1.4℃ |
S |
-20~0℃ 0~500℃ 500~1750℃ |
0.1℃/0.1 °F |
≤2.2℃ ≤1.8℃ ≤1.5℃ |
B |
600~800℃ 800~1000℃ 1000~1800℃ |
0.1℃/0.1 °F |
≤2.2℃ ≤1.8℃ ≤1.4℃ |
L |
-200~0℃ 0~900℃ |
0.1℃,0.1 °F |
≤0.85℃ ≤0.7℃ |
U |
-200~0℃ 0~400℃ |
0.1℃,0.1 °F |
≤1.1℃ ≤0.75℃ |
N |
-200~0℃ 0~400℃ |
0.1℃,0.1 °F |
≤1.5℃ ≤0.9℃ |
RTD类型 | 量程 | 准确度(测量) | 准确度(输出) |
Ni120 | -80℃~260℃ | 0.2℃ | ≤0.2℃ |
Pt100-385 | -200℃~800℃ | 0.33℃ | ≤0.33℃ |
Pt100-3926 | -200℃~630℃ | 0.3℃ | ≤0.3℃ |
Pt100-3916 | 200℃~630℃ | 0.3℃ | ≤0.3℃ |
Pt200-385 |
-200℃~250℃ 250℃~630℃ |
0.2℃ 0.8℃ |
≤0.2℃ ≤0.8℃ |
Pt500-385 |
-200℃~500℃ 500℃~630℃ |
0.3℃ 0.4℃ |
≤0.3℃ ≤0.4℃ |
Pt1000-385 |
-200℃~100℃ 100℃~630℃ |
0.2℃ 0.3℃ |
≤0.2℃ ≤0.2℃ |
5、仪器符合ATEX II 1G EEx ia IIB 171 ℃ KEMA 04ATEX 1303X等标准相关要求;
6、可测量直流电压、电流、RTD、热电偶、频率和电阻;
7、可输出或模拟直流电压、电流、RTD、热电偶、频率和电阻。
8、可双通道同步输出和测量功能,可校准变送器。
9、可利用内置环路电源为变送器供电。
10、支持常用操作记忆功能,可储存频繁使用的测试设置,方便调用。
11、多功能校验仪配置清单
序号 名称 数量 备注
1 多功能过程校准器 1台 本安型(含电池)
2 防护皮套 1个
3 TL75测试线 1套
4 AC70A测试夹组 1套
5 可伸缩式测试线 1套
6 培训资料 1套
7 校准报告 1份 第三方专业机构出具(省级或以上)
8 CCD控制图 1套
12、★投标方应在投标文件中附上所投标产品详尽信息,含产品资料及详细技术偏离表。
13、如以上设计、性能与投标方提供定型产品不符,允许投标方在主体形式不变的前提下,提供同等或更高的性能要求的同类投标产品,但所有差异要在投标文件中注明。
