光伏基础运维解决方案之电气安全测试仪器
【行业应用】光伏基础运维解决方案之电气安全测试仪器，文章来源于福禄克。近年来，随着以新能源为主体的新型电力系统的战略提出，光伏发电逐渐步入成熟阶段，这对光伏系统的运维提出了越来越高的要求。
1.如何运维已经并网的光伏系统？
2.新政策保证“光储一家”，如何运维储能系统？
3.当前已经步入1500V时代，未来将迎来2000V时代，如何安装高电压的光伏系统？
4.如何保证光伏系统能效，使经济利益很大化？
新的问题和挑战也随着新技术接踵而至，在的光伏基础运维方案系列文章中，技术专家将逐一对光伏运维方案进行解答。
本篇文章中，我们关注的是很基本也是很重要的问题——电气安全测试。
光伏运维主要项目有：
✔光伏组件
✔逆变器
✔汇流箱
✔开关柜
✔变压器
✔继电保护装置
✔防雷
✔……
为了保证光伏电站的安全运行，这些运维项目中，绝缘和接地测试是必测项目。福禄克提供多款安规仪表，符合现有国家标准要求，已广泛应用于光伏电站。
绝缘测试
绝缘电阻的测试涉及了光伏运维的整个生命周期，包含三个时期，一是光伏发电系统施工安装完毕准备开始运行前，二是运行过程中定期检查时，三是故障排查项目。绝缘电阻测试主要包括对光伏组件、汇流箱、开关柜以及逆变器系统电路的测试。
光伏组件
在进行光伏组件电路的绝缘电阻测试前，需要将光伏组件输出短路。注意确保选用的短路开关能承受短路电流。根据需要，选用1000V或1000V以上的绝缘电阻表，测量光伏方阵的各输出端子对地间的绝缘电阻，绝缘电阻值应不小于10MΩ。
逆变器
根据逆变器额定工作电压的不同选择1000V或1000V以上的绝缘电阻表进行测试。
在进行输入和输出电路的绝缘电阻测试时，首先将电池组件与汇流箱分离，并分别短路直流输入电路的所有输入端了和交流输出电路的所有输出端子，然后分别测量输入电路与地线间的绝缘电阻和输出电路与地线间的绝缘电阻。逆变器的输入、输出绝缘电阻值应不小于2MΩ。
汇流箱、开关柜
其绝缘电阻测试方法与逆变器的测试基本相同，其输入、输出引线与箱体外壳的绝缘电阻应不小于10MΩ。
接地测试
接地测试对光伏系统运维也至关重要，虽然在日常运维工作中，接地测试不像绝缘测试进行的那样频繁，但直流接地故障却是光伏系统中常见的故障类型，这通常是由于接地导线绝缘层损坏、安装不当、导线被夹住和进水而导致流经设备接地导线的电流出现不良情况。
接地类型和要求包括以下几个方面。
防雷接地
包括避雷针（带）、引下线、接地体等，要求接地电阻小于10Ω，并很好考虑单独设置接地体。
安全保护接地、工作接地、屏蔽接地
要求接地电阻小于等于4Ω。
接地电阻测试涉及了光伏组件区域和开关站区域，一台能覆盖多种检测方法的接地电阻测试仪即可满足运维要求。
基础排障
在运维中常见的故障经常存在于光伏面板、汇流箱和逆变器中，我们通常要测试电压、电流、功率、保险丝通断性、断路器和电机负载的绕组情况。这些基础的测试项目，很有效的工具就是多功能钳形表，尤其是能胜任1500V直流电压测量的钳形表。

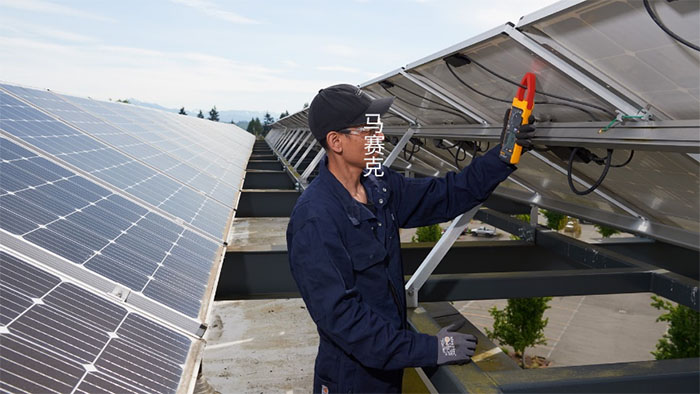

光伏系统故障排查工具
✔直流电压量程1500V，超薄钳口，专为光伏设计
✔集成功率测量功能，事半功倍
✔CAT III 1500V安全等级，支持数据实时传输

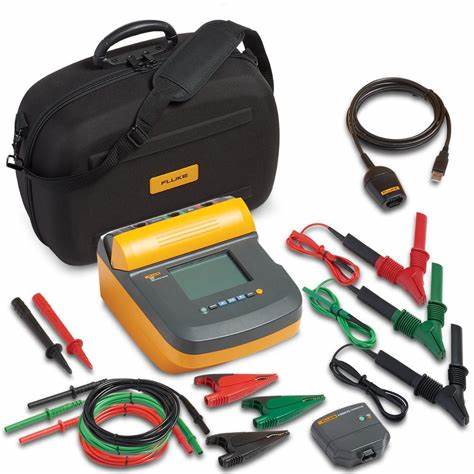

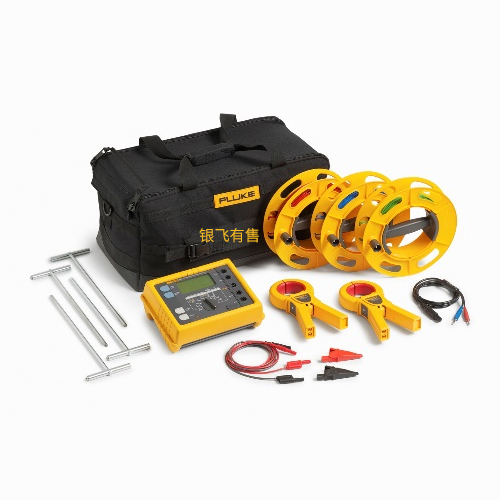

接地绝缘测试工具
✔10000V测试电压，专业绝缘测试
✔CAT III 1000V安全等级，可无线控制
✔支持多种方法，专业接地测试
✔土壤电阻率测试功能
