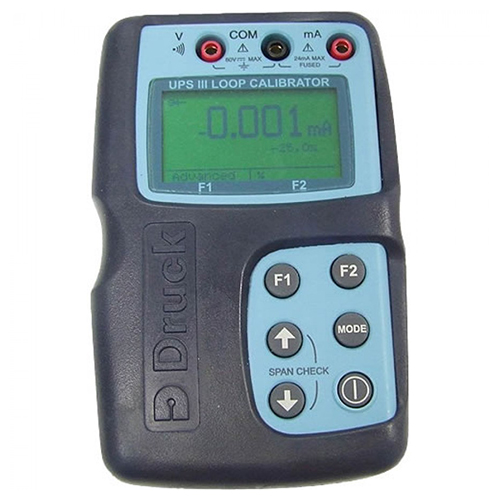

英国DRUCK电流电压校正仪UPS-III如何选型？
英国DRUCK电流电压校正仪UPS-III特点
|
性能 |
量程 |
灵敏度mA |
精度（一年）· |
备注 |
|
|
UPS III |
UPS III IS |
||||
|
mA输出 |
24mA |
0.001 |
0.01%+2 |
0.015%+2 |
V-max 75V |
|
mA输出（24V） |
24mA |
0.001 |
0.01%+2 |
0.015%+2 |
R-max 1k Ω＠20mA |
|
mA测量 |
24mA |
0.001 |
0.01%+2 |
0.015%+2 |
V-max 75V |
|
mA测量（24V） |
24mA |
0.001 |
0.01%+2 |
0.015%+2 |
测量电阻 15Ω |
|
V测量 |
60V |
0.001 |
0.02%+4 |
0.015%+4 |
测量电阻 1MΩ |
|
回路完整性 |
＜100Ω |
|
|
|
测试电流1mA |
英国DRUCK电流电压校正仪UPS-III优点
UPS-III 回路校验仪电气特性
|
电源 |
4 节 5号A碱性电池（标配）或电源适配器（见选项B） |
|
电池寿命 |
在读数模式下75小时；12mA时，18小时 |
|
自动关机 |
30分钟(未进行任何按键操作) |
|
电池电量不足 |
显示电池标志 |
|
回路开路 |
闪烁“open loop" |
|
回路电阻高 |
闪烁“check loop Ω" |
|
超量程 |
显示（over) |
|
Hart回路电阻 |
235Ω菜单选择 |
UPS-III 回路校验仪环境特性
|
参考校验条件 |
72°F (22°C) ±2°F(±3.6°C)/RH 45% ±15% |
|
工作温度 |
14°F~122°F (-10°C ~50°C) |
|
相对湿度 |
0~90%，无冷凝 |
|
电气参考 |
EN 61010, /EN 61326-1:1997 + A1:1998, CE标志 |
UPS-III 回路校验仪结构特性
|
外壳材料 |
ABS高强度塑料 |
|
尺寸（宽 x高 x深） |
3″ x 5″ x 1″(77mm x 129mm x 24mm) |
|
重量 |
9.7盎司 (275 g)，包括电池 |
|
显示 |
图形LCD(31mm x 54mm) |
|
电气接口 |
4mm工业标准插口 |
测量或输出0~ 24 mA
精度：读数的0.01%
mA与%读数同时显示，线性或流量输出
步进、量程检查、阀门检查、斜坡
6 VDC电压测量和回路连续性测试
兼容HART® 设备
回路验仪UPS III应用
图形显示
使用菜单驱动的图形显示，比传统的旋钮、开关、多功能键和双键组合更简单。
测量或输出0 ~ 24 mA
在测量和输出模式下，都提供内部24V回路电源。这一点在工厂停运期间很重要。
精度：读数的0.01%
此精度包括12个月的稳定性和温度影响。UPS III对新式仪表能进行4:1 校验，一般情况下，是数字多用表（DMM）精度的20~80 倍。
百分比读数同步显示
mA读数和4~ 20 mA或0~20 mA的百分比同时显示。UPS III也可把mA读数转换成流量的百分比。其它许多回路校验仪不可能做到这一点。
步进、量程检查、阀门检查
线性测试中的快速步进和零点、量程调整。在阀门模式，能检查阀门开度及测试开度值。
自动步进和斜坡输出
输出间隔（1~599s）可调，可单手完成回路检测、阀门设置和阀门开度检查。
“快速设置”输出
使用箭头键可以以0.001 mA的间隔设定输出值。按住箭头键可以快速输出下一个值。此校验仪是检测报警设备的理想工。
60 VDC测量
用于电压输出仪器的回路诊断和维修。
回路连续性和开关检测工
当查找故障、检查回路完整性及测试开关时，减少了对数字多用表的依赖性。
HART兼容性
内部235Ω回路电阻（菜单选择）
EMC符合EN 61326-1标准
