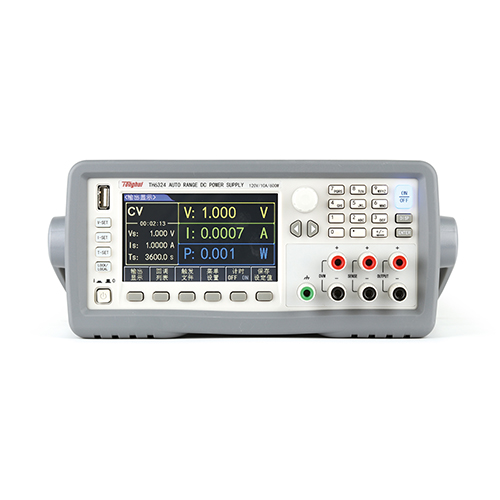

TH6324宽范围可编程线性直流电源

时间:2022-08-01 点击：次分类:技术文章

TH6324宽范围可编程线性直流电源。TH6324电源均为线性、程控输出设计，因此该系列电源具有纹波小、噪声低、精度高、稳定性强的卓越性能。全系列采用 4.3 寸 TFT LCD 显示屏，所有设置与输出参数同屏显示，使用起来更加直观。UI 设计方面仪器采用菜单化操作，软键、旋钮控制及输入参数，使用起来方便快捷，能很好的适应产线快速操作以及高校、实验室的应用需求。TH6324还具有强大的可编辑能力。仪器可保存 10 个测试文件，每个测试文件可编辑 100 个测试步骤，当需要时可一键调取，并且支持测试文件循环输出。

TH6324可编程线性直流电源额定输出0-120V/0-10A (600W)

■ 线性设计，宽范围输出

■ 电压测试功能

■ 高精度、高稳定性、低涟波、低噪声

■ 1/2 2U 超小体积，前后面板输出、采样端与 DVM

■ 简洁的系统设置、中英文操作界面

■ 24 位色 4.3 寸 TFT LCD，分辨率：480x272

■ 强大编程能力，100 组设置状态记忆保存和调用

■ 10 个触发文件，每个文件 100 个测试序列，可进

行列表设置和步进输出，以及编程循环输出

■ 定时输出：时间(0.1-99999.9s)

■ 旋钮和数字键盘设置电压、电流、输出时间

■ 面板功能按键背光显示

■ 远端测量功能，补偿线上压降

■ 拷屏功能

■ 过电压、过电流保护、智能温控风扇

■ 支持标准 SCPI 和 MODBUS 通讯协议

■ 通过计算机软件监控，通过 U 盘升级仪器固件

H6324电源远端补偿功能

宽范围输出

TH6324电源在额定功率范围内可以满足大电压小电流输出或者小电压大电流输出供电。如图所示，当电源电

压达到很大值时，电流范围将自动切换量程以适应额定功率限制；当电源电流达到很大值时，电压范围将自动切换

量程以适应额定功率限制；在箭头所指的弧线区域，后设定的参数范围（电压或电流）将受到额定功率限制。

便于自动化集成

TH6300 系列电源前后面板都配备有输出端、采样段以及数字电压表接线端，具有 1/2 标准机箱尺寸，配备齐全的通

讯接口，支持 SCPI 和 MODBUS 通讯协议，使其可以方便的集成于自动化系统上。

远端补偿功能

当仪器输出电流较大、导线细长阻值较大，仪器输出端到被测件的导线上会分得较大电压，造成被测件两端实际电

压小于仪器输出电压。使用远端补偿功能可以补偿测试线上的压降，保证被测件两端电压为实际设置的输出电压。

H6324电源尺寸介绍

TH6301/TH6312/TH6323/TH6324

上架体积（mm）： 215(W)×88(H)×473(D)

外型体积（mm）： 235(W)×111(H)×501(D)

净重：12kg

TH6324宽范围可编程线性直流电源说明对比

参数			TH6301	TH6302	TH6303	TH6304	TH6312	TH6313	TH6314	TH6323	TH6324
额定输出		电压	20V	30V	60V	120V	30V	60V	120V	60V	120V
		电流	30A	20A	10A	5A	30A	15A	6A	25A	10A
		功率	200W	200W	200W	200W	360W	360W	360W	600W	600W
负载调节率≤		电压	0.01%+20mV	0.01%+25mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
负载调节率≤		电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
电源调节率≤		电压	0.01%+20mV	0.01%+ 20mV	0.01%+10mV	0.01%+20mV	0.01%+20mV	0.01%+30mV	0.01%+8mV	0.01%+30mV	0.01%+25mV
电源调节率≤		电流	0.01%+20mA	0.01%+ 15mA	0.05%+4mA	0.05%+6mA	0.01%+20mA	0.05%+6mA	0.01%+6mA	0.1%+10mA	0.5%+10mA
设定值解析度		电压	1mV(＜100V), 10mV(＞100V)
设定值解析度		电流	0.1mA(＜10A), 1mA(＞10A)
回读值解析度		电压	1mV(＜100V), 10mV(＞100V)
回读值解析度		电流	0.1mA(＜10A), 1mA(＞10A)
设定精度12月（25°C±5°C)≤		电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
设定精度12月（25°C±5°C)≤		电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
回读精度12月（25°C±5°C)≤		电压	0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
回读精度12月（25°C±5°C)≤		电流	0.1%+30mA	0.1%+20mA	0.1%+10mA	0.1%+10mA	0.1%+30mA	0.1%+15mA	0.1%+20mA	0.1%+25mA	0.1%+25mA
纹波和噪声(20Hz20MHz）≤		差模电压	≤15mVpp	≤15mVpp	≤8mVp-p	≤30mVp-p	≤15mVpp	≤15mVp-p	≤20mVpp	≤20mVp-p	≤50mVp-p
纹波和噪声(20Hz20MHz）≤		差模电流	≤10mArms	≤10mArms	≤6mArms	≤6mArms	≤12mArms	≤8mArms	≤12mArms	≤15mArms	≤15mArms
上升时间≤		10%-90%	≤100mS	≤100mS	≤150mS	≤200mS	≤100mS	≤200mS	≤150mS	≤150mS	≤150mS
下降时间≤		90%-10%	≤2S	≤2S	≤2S	≤3.5S	≤2S	≤2S	≤3.5S	≤2S	≤3.5S
DVM	显示精度		0.05%+10mV	0.05%+10mV	0.03%+5mV	0.04%+30mV	0.05%+10mV	0.03%+5mV	0.05%+15mV	0.03%+5mV	0.03%+20mV
	显示分辨率		1mV
	输入电压范围		20V	30V	60V	120V	30V	60V	120V	60V	120V
存储			10组触发输出，每组100个步骤，100组设定记忆
注：当测试端输出电流大于10A时，不能使用带香蕉插头的测试线测试，请使用带Y型或O型冷接线端子的测试线进行测试；也可以选用机箱后面板测试端进行测试。

标配
配件名称	型号
两端测试线	TH26004C

选配
配件名称	型号
大电流测试线缆	TH26035D
大电流测试线缆	TH26035E

文章来源于TongHui同惠
