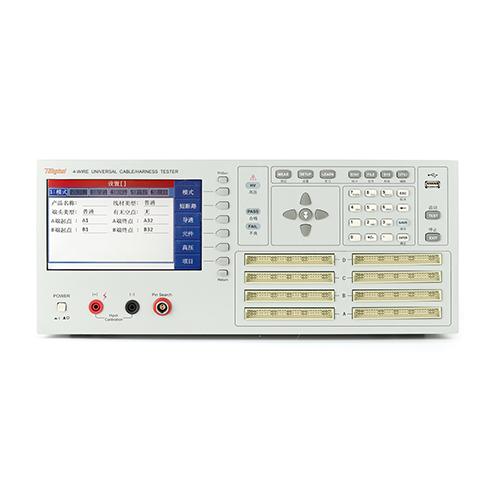

同惠TH8603-4线束线缆测试仪
同惠TH8603-4线束线缆测试仪。适用于通讯和IT电话线、网络连接线、多股连接线、手机屏线、TYPE-C数据线、USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE硬盘连接线、SATA硬盘连接线等；汽车电子，ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品连接线、音视频连接线；电子工业，排线、扁平线、接插件、电源线、多路开关、RS232连接线、GPIB连接线、USB延长线、多芯插座；元器件，无源器件：电容、电感，电阻，二极管，电容极性、压降；安规测试交流耐压、直流耐压、绝缘绝缘的领域的测试。
同惠TH8603-4线束线缆测试仪提供750VAC和1000VDC高压测试功能
- 7寸TFT LCD真彩显示器，800X480分辨率，16位色。
- 内部存储空间3M
- 支持U盘存储测试文件
- 一键截屏功能，图片自动存储至U盘
- 可通过U盘在线升级程序
- 中英文可选操作界面
- 很大提供512路通道，分为A、B、C、D共4个插槽
- 提供750VAC和1000VDC高压测试功能，采用高低压分离技术，使自身绝缘阻抗高达10G以上，测试范围更广
- 提供4种高压测试方式：一对其他、二分法、自动测试，接地测试4种
- 提供优秀可靠的电弧侦测功能
- 测试电阻、电容、二极管等元件，采用了四端测试技术，测试 精度更高；采用了电压电流分离并行采样技术，采样数据更快
- 支持连接头测试，提供了多产品测试功能，以及每个产品的信号输出。
- 支持多文件测试，为复杂线材提供更多更灵活的测试方案。
- HANDLER接口，支持40路输出，选配均为继电器驱动，同时用户
- 可以自由定义每路的信号和电平
- 通讯指令提供了SCPI指令系统
- 提供仪器自检功能以及维修功能，可以进行在线排查仪器故障
|
参数 |
TH8603-4 |
||
|
测试脚位Pin |
512 |
||
|
测试信号源 |
交流信号源 |
频率 |
50Hz-100kHz，精度0.02% |
|
幅度 |
0-1Vrms,精度10% |
||
|
直流信号源 |
电压 |
0-5V，精度10%±1个字 |
|
|
电流 |
1-15mA，精度10%±1个字 |
||
|
通道板通断扫描信号源 |
5Vdc |
||
|
电容测量 |
1nF-1000μF，精度：10%±1个字 |
||
|
直流电阻DCR |
10mΩ-1MΩ，精度：5%±1个字 |
||
|
导通/瞬通 |
0.1Ω-950Ω，精度：5%±1个字 |
||
|
断短路 |
1kΩ-50kΩ，精度：10%±1个字 |
||
|
二极管测试 |
0-10V，精度：10%±1个字 |
||
|
直流耐压 |
电压 |
5V-1000V，精度：5V-100V10%±1个字，100V-1000V5%±1个字 |
|
|
电流 |
1uA-1000uA，精度：10%±5个字 |
||
|
交流耐压 |
电压 |
50V-750V，精度：50V-00V10%±1个字，100V-1000V5%±1个字 |
|
|
电流 |
0.01mA-5mA，精度：10%±5个字 |
||
|
绝缘电阻 |
电压 |
5V-1000V |
|
|
电阻 |
1MΩ-1GΩ，精度：10%±5个字 |
||
|
测试速度 |
瞬间断短路：20ms（512点） |
||
|
测试速度基本值：100ms |
|||
